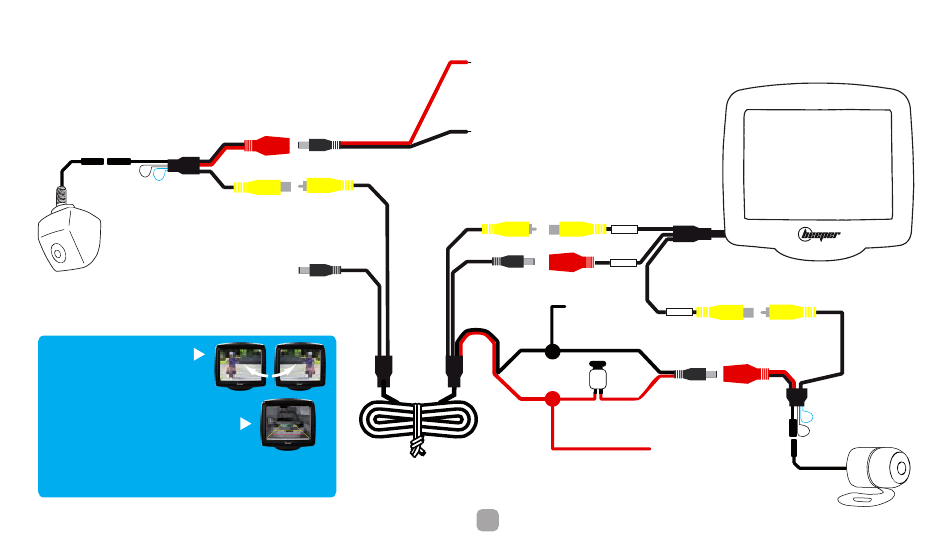

RW035P•2 Schéma de connexion
VIDÉO DE RECUL & VISION AVANT
Boucles :
• Blanche (1) : miroir caméra
• Bleue (2) : limites superposées
Ne pas connecter & à ISOLER
Veuillez protéger ce connecteur afin
Caméra arrière
qu'il ne soit pas mis en contact avec une
CAM1
partie métallique du véhicule
(1) Boucle blanche non coupée : vision
normale arrière (pour caméra de recul)
Boucle blanche coupée = vision "miroir"
inversée (pour caméra avant)
(2) Boucle bleue non coupée = limites superposées
à l'image visibles
Boucle bleue coupée = suppression des limites
superposées à l'image
(3) Cet interrupteur doit être placé sur ou sous le tableau de bord accessible facilement
par le conducteur du véhicule. Il permet d'éteindre la caméra avant lorsque vous n'en
nécessitez pas le besoin.
Alimentation
Vidéo
8 m. de câble
Pour les véhicules longs, une rallonge
de 8 m. existe en option Réf : RX40/8
FIL ROUGE
Connexion au + 12V. FEU DE RECUL
Fil d'origine du véhicule délivrant +12V
lorsque le feu de recul est allumé
FIL NOIR
Connexion à la MASSE du véhicule
Fil d'origine ou plot du véhicule délivrant
une masse dans tous les états du véhicule
Vidéo
CAM 1
DC12V
Alimentation
FIL NOIR
MASSE
Interrupteur (3) de commande de
la caméra avant et de l'écran
Connexion au + 12V. APRES CONTACT
Fil d'origine du véhicule délivrant +12V
lorsque le contact du véhicule est mis
6
Vidéo
CAM 2
Alimentation
Boucles :
• Blanche (1) : miroir caméra
• Bleue (2) : limites superposées
FIL ROUGE
Caméra avant
CAM2
Ecran
