Assemblage - Gardner Denver Elmo Rietschle G-BH2N Mode D'emploi

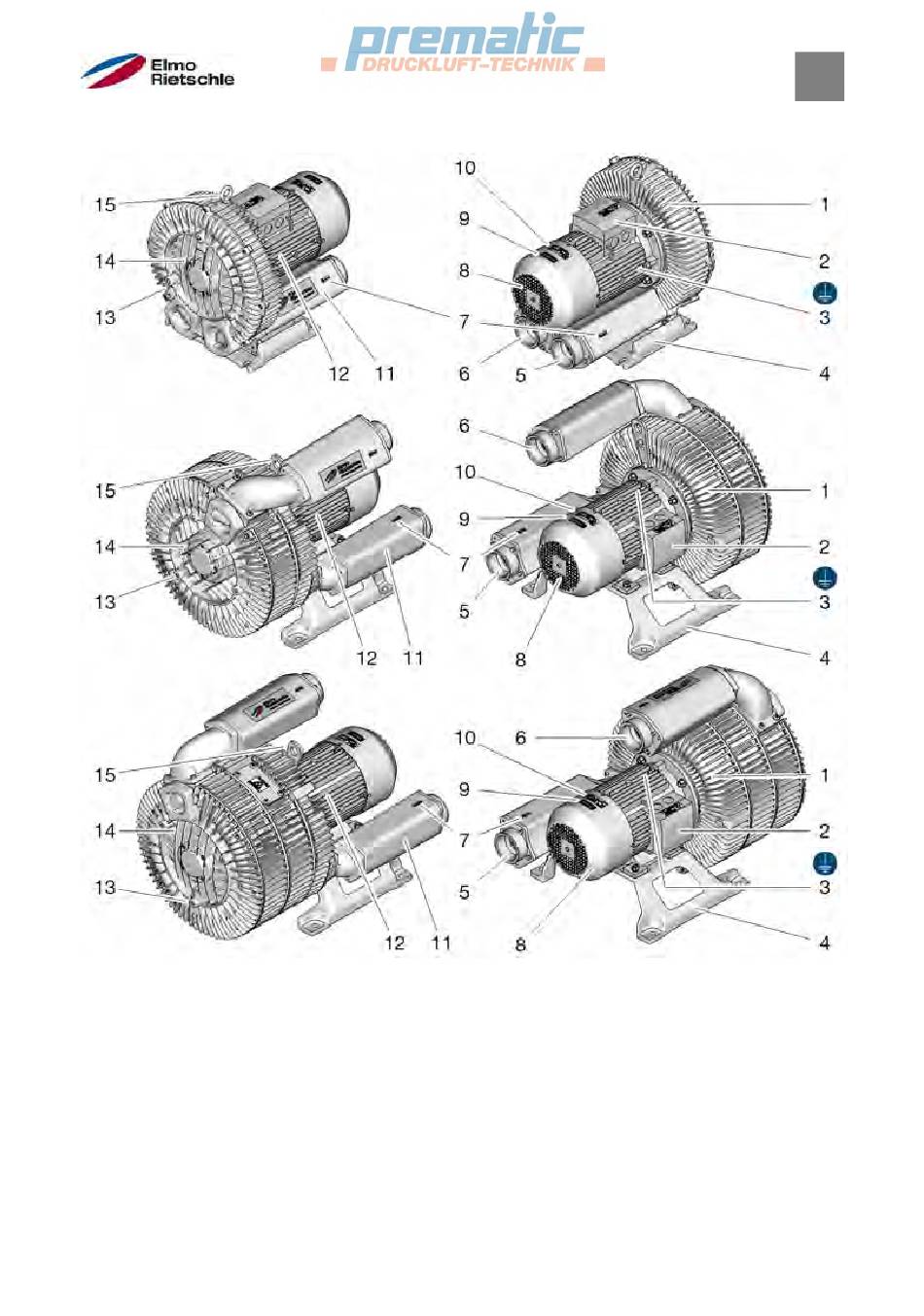

1 Carter du compresseu r
2 Boîte à bornes
3 Raccordement à la terre
4 Pied
5 Raccordement côté pression
6 Raccord côté aspiration
7 Flèche de sens de transport
8 Déflecteur d'air du ventilateu r
© Gardner Denver Deutschland GmbH
Prematic AG, Märwilerstrasse 43, 9556 Affeltrangen www.prematic.ch
3.2

Assemblage

Identification du produit
9 Flèche du sens de rotation
10 Plaque signalétique
11 A mortisseur de bruit
12 Moteur asynchrone
13 Trous filetés Montage sur couvercle
14 Couvercle du compresseu r
15 A nneau de levage/Bride de levage
