Contrôleur de température de sécurité (TS)
avec thermostat de sécurité type 2403 K

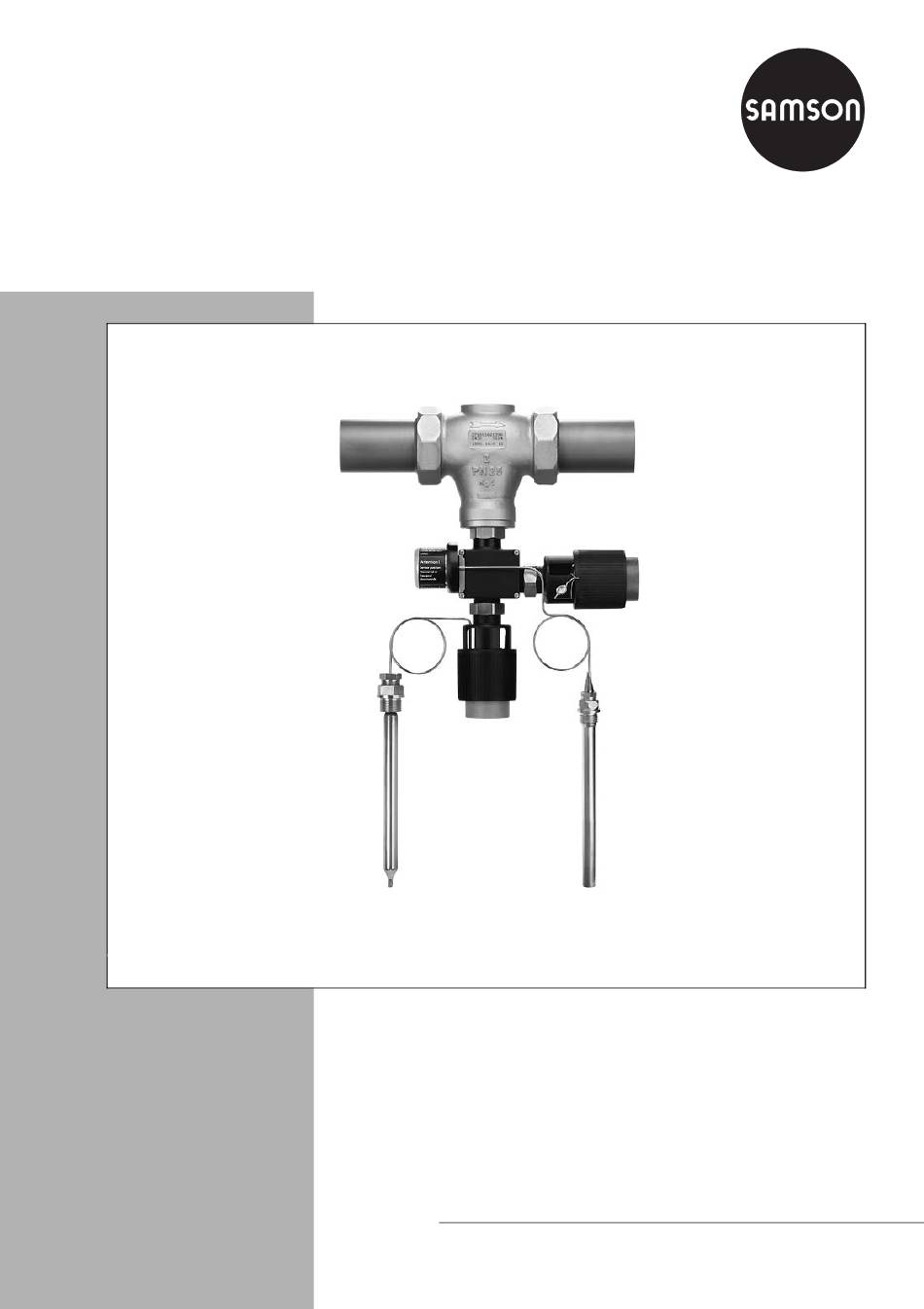

Fig. 1 ⋅ Contrôleur de température de sécurité type 2436 K/2403 K avec thermostat de régulation type 2430 K
Thermostat de sécurité
Thermostat de régulation
Notice de montage et
de mise en service
EB 2183 FR
Edition Juillet 2001

Publicité

Table des Matières
loading

Manuels Connexes pour Samson 2403 K

Sommaire des Matières pour Samson 2403 K

  • Page 1 2403 K Thermostat de sécurité Thermostat de régulation Fig. 1 ⋅ Contrôleur de température de sécurité type 2436 K/2403 K avec thermostat de régulation type 2430 K Notice de montage et de mise en service...
  • Page 2 ,QVWUXFWLRQVGHVpFXULWp L’appareil doit être monté et mis en service uniquement par du personnel compétent et familiarisé avec le montage, la mise en service et le fonctionnement de l’appareil. Concernant cette notice, le terme personnel compétent désigne les personnes qui, en raison de leur formation technique, de leur expérience et de leur connaissance des normes en vigueur pour les travaux effectués, sont à...

  • Page 3: Conception Et Fonctionnement

    &RQFHSWLRQHWIRQFWLRQQHPHQW mée en une force de réglage. La tige du corps 1. Conception et fonctionnement d’impulsion (11) déplace la tige de clapet (4) Le contrôleur de température de sécurité, et le clapet (3) de la vanne. La position du composé d’une vanne de série 43 et d’un clapet de vanne (3) détermine le débit du thermostat, ferme cette vanne lorsque la tem- fluide en fonction de l’espace entre le clapet...

  • Page 4: Autres Travaux De Montage

    2.2 Filtre à tamis Exécution 1 : Sonde horizontale ou pointe de la sonde vers le haut. Un filtre à tamis (type 1 NI SAMSON) doit Si sur l’étiquette il est indiqué [— horizontal être placé en amont de la vanne pour éviter —...

  • Page 5: Capillaire De Liaison

    0RQWDJH Sur le lieu de montage, souder un manchon 2.4.1 Capillaire de liaison taraudé G 1/2”. La sonde doit être immergée sur toute sa Placer le capillaire de liaison de façon à éviter longueur dans le fluide à régler. Bien choisir toute traction ou torsion.

  • Page 6: Mise En Service

    0LVHHQVHUYLFH 3. Mise en service 3.1 Réglage de la consigne Régler la consigne à l’aide de l’anneau plas- tique noir (voir tableau ci-dessous). Le réglage peut être effectué sans discontinui- té en tournant l’anneau dans le sens horaire pour diminuer la température et dans le sens anti-horaire pour l’augmenter.
  • Page 7 'LPHQVLRQVHQPP 4. Dimensions en mm Ø15 M 32x1,5 Clé 36 G1/2 Clé 22 Clé 17 M 32x1,5 (%)5...
  • Page 8 SAMSON REGULATION S.A Succursales à 1, rue Jean Corona ⋅ BP 140 Rueil-Malmaison (Paris) ⋅ La Penne sur Huveaune Schiltigheim ⋅ Nantes ⋅ Mérignac F-69512 VAULX EN VELIN CEDEX Lille ⋅ Caen Tél. 04 72 04 75 00 EB 2183 FR...
