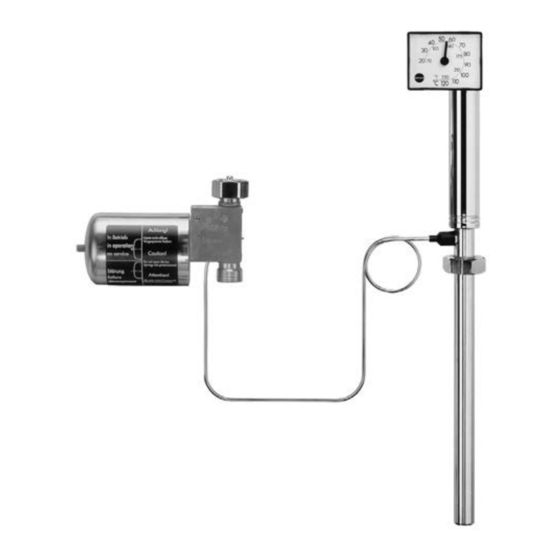

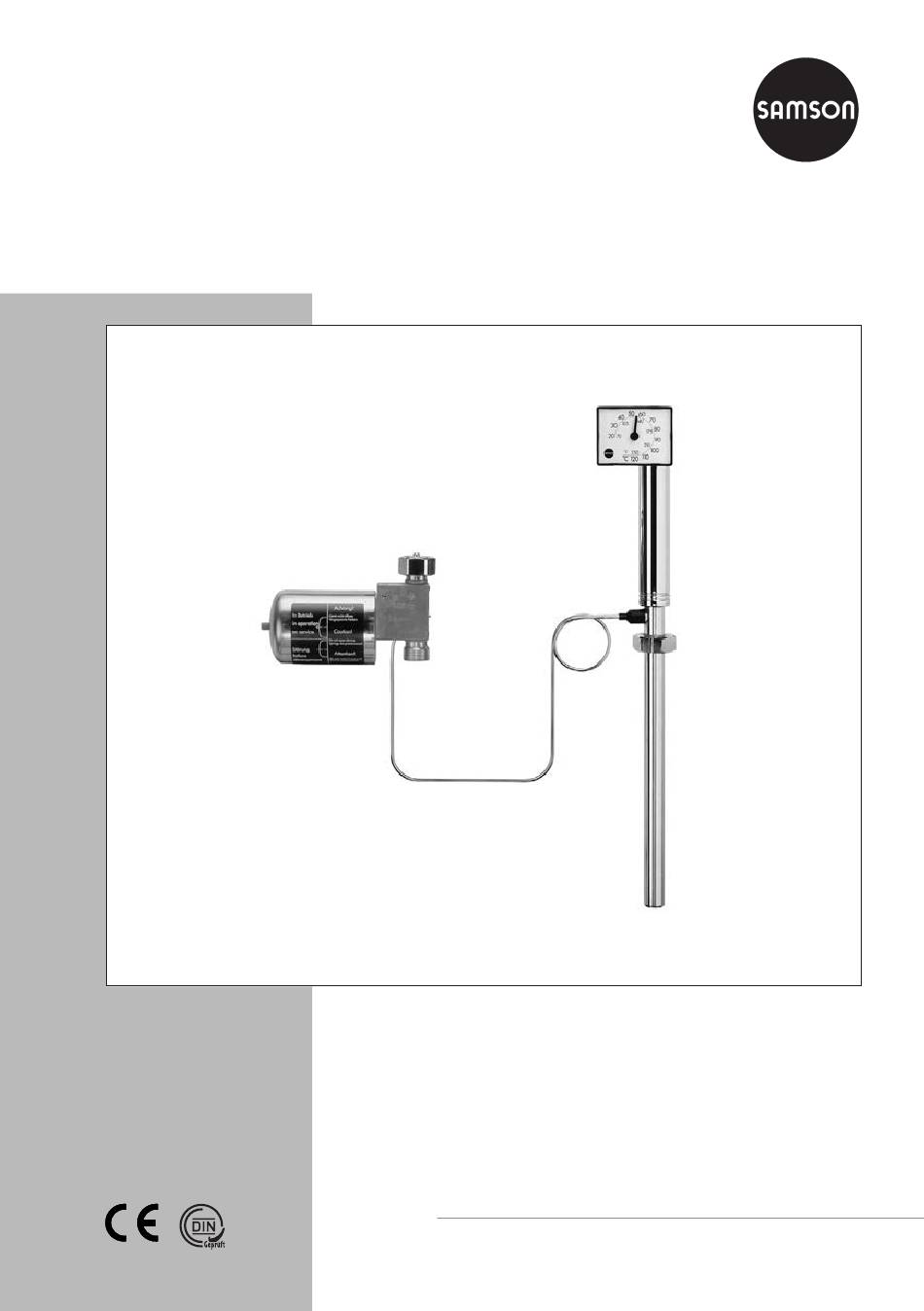

- Page 1 Contrôleur de température de sécurité (TS) avec thermostat de sécurité Type 2213 Contrôleur de température de sécurité (TS) avec thermostat de sécurité type 2213 Notice de montage et de mise en service EB 2043 FR Edition Janvier 2012...
-
Page 2: Table Des Matières
Sommaire Sommaire Page Consignes de sécurité générales ..... . . 3 Conception et fonctionnement ......4 Montage . -
Page 3: Consignes De Sécurité Générales
Il est impératif d’apporter une attention particulière au stockage, au transport, ainsi qu’au montage et à la mise en service de l’appareil. Homologation Les contrôleurs de température de sécurité (TS) type 2213 sont homologués par le TÜV selon DIN EN 14597. N° d'homologation: sur demande. -
Page 4: Conception Et Fonctionnement
Cadran de valeur limite Sonde de température (Sonde bâton) avec fourreau Fourreau Vis plombée Fig. 1 · Contrôleur de température de sécurité (TS) type 4/2213 avec vanne à passage droit type 2114 EB 2043 FR... -
Page 5: Montage
être retirée. partie de l’installation concernée soit mise hors pression et, selon le fluide, vidangée. Tableau1 · Pièce intermédiaire Le thermostat de sécurité type 2213 est Pièce intermédiaire exécution N° de référence toujours montée dans l’installation sur une Laiton pour eau 1190-9948 vanne. -
Page 6: Filtre À Tamis
Montage ATTENTION ! ATTENTION ! Ne séparer en aucun cas le Avant le montage, nettoyer soigneusement la thermostat (capillaire de liaison et sonde de canalisation, afin d’éviter que des corps température inclus) du corps d'impulsion. étrangers ou autres impuretés ne nuisent au bon fonctionnement et à... -
Page 7: Contact Électrique
Montage Vérifier que le capillaire de liaison n’est 2. Sortir le contact électrique prémonté de soumis à aucune variation importante de son emballage, retirer les deux vis (5) température. avec écrou (6) et ôter le contact (3) du cadran (4). 3. -
Page 8: Mise En Service
Mise en service Cadran Ecrou Contact Index Cadran Fig. 3 · Montage du contact de signalisation Mise en service IMPORTANT ! Lors de travaux de montage sur le régulateur, Réglage de la température la partie de l'installation concernée doit être limite mise hors pression et, selon le fluide, purgée. -
Page 9: Correction Du Cadran De Consigne
ATTENTION ! assistance. Indication en cas de défaut de sonde · Si la Les adresses de SAMSON AG, des filiales et sonde est défectueuse, la tige (8.2) verte bureaux sont disponibles sur internet sous disparaît à fleur de boîtier. Normalement, la www.samson.fr, dans un catalogue de... -
Page 10: Dimensions En Mm
Dimensions en mm Dimensions en mm Fig. 4 · Dimensions EB 2043 FR... -
Page 11: Caractéristiques Techniques
T 2133 FR – techniques ci-contre! Pressions nominales PN 16 à PN 40 Thermostat de sécurité type 2213 pour TS Plage de réglage du seuil –10 à +90 °C · +20 à +120 °C Plage de température ambiante –40 à +80 °C adm. - Page 12 SAMSON REGULATION S.A. Succursales à : 1, rue Jean Corona · BP 140 Paris (Rueil-Malmaison) · Marseille (La Penne sur Huveaune) F-69512 VAULX EN VELIN CEDEX Mulhouse (Cernay) · Nantes (St Herblain) Tél. +33 (0)4 72 04 75 00 Bordeaux (Mérignac) · Lille · Caen Fax +33 (0)4 72 04 75 75 Internet : http://www.samson.fr...
-
Page 13: Conversion De La Chromatation À La Passivation
Conversion de la chromatation à la passivation Lors du processus de fabrication, SAMSON modifie son traitement de surface des pièces en acier passivées. Ainsi, il est possible que vous receviez un appareil dont les composants utilisés ont subi divers traitements de surface. Cela implique que les sur- faces de certains composants peuvent présenter des aspects différents.
