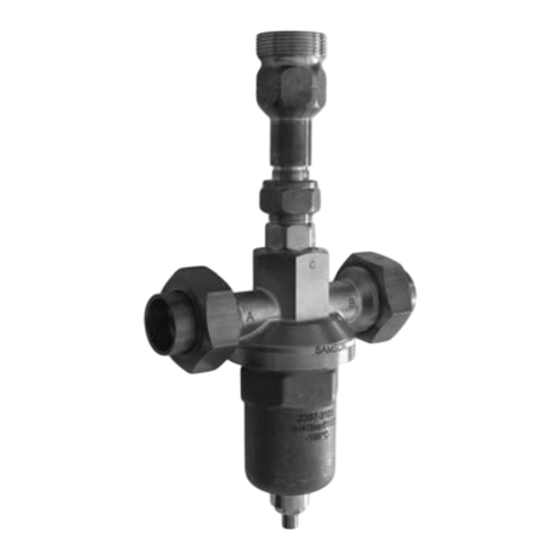

- Page 1 Régulateurs automoteurs Régulateur de maintien de pression type 2357-31 avec fonction de sécurité et vanne de décharge intégrée Type 2357-31 avec dispositif anti-retour · Raccord à souder avec portée sphérique Notice de montage et de mise en service EB 2558 FR...
-
Page 2: Table Des Matières
Sommaire Sommaire Page Consignes de sécurité générales ..... . . 3 Conception et fonctionnement ......4 Fluide de réglage, domaine d’application. -
Page 3: Consignes De Sécurité Générales
Consignes de sécurité Consignes de sécurité générales Les indications suivantes concernant le montage, la mise en service et le fonctionnement du régulateur doivent être respectées : Les régulateurs doivent être montés et mis en service uniquement par du personnel compétent familiarisé avec le montage, la mise en service et le fonctionnement de l’appareil. -
Page 4: Conception Et Fonctionnement
Sens d’écoulement du fluide de B vers C. Si la Voir également Fig.1 · Fonctionnement du pression reste constante entre B et C, le clapet type 2357-31, page 5. étanche la membrane motrice (3). Le régulateur agit comme régulateur de maintien de pression avec fonction de sécurité... - Page 5 Dispositif de consigne, clé six pans SW 6 6.1 Contre-écrou, SW 17 Partie inférieure du corps Dispositif anti-retour (accessoires) Raccord à souder avec portée qphérique (accessoires) Tamis (accessoires) Fig. 1 · Principe de fonctionnement du type 2357-31 EB 2558 FR...
-
Page 6: Montage
Des impuretés dans les canalisations raccordées Voir également Fig. 1 · Fonctionnement du peuvent perturber le fonctionnement et la type 2357-31, page 5. fonction de fermeture du régulateur. Ces Les régulateurs sont livrés "déshuilés et canalisations doivent par conséquent être dégraissés pour oxygène". -
Page 7: Utilisation
SW 17 jusqu’à ce que le bouton de Voir également Fig. 1 · Fonctionnement du consigne (6) soit débloqué. type 2357-31, page 5. 2. Déterminer l’écart entre la consigne souhaitée et la consigne préréglée fixe et Mise en service effectuer le réglage correspondant en... -
Page 8: Mise Hors Service
Vérifier que les filtres éventuellement installés sur les voies A et B ne contiennent aucune impureté et, si nécessaire, les nettoyer. Si des problèmes de fonctionnement et des défauts ne peuvent être résolus, contacter SAMSON (voir "§ 5 · Service après-vente"). EB 2558 FR... -
Page 9: Service Après-Vente
Service après-vente En cas de dysfonctionnement ou de défaut, contacter le service après-vente SAMSON. Les adresses de SAMSON AG et de ses filiales, ainsi que celles des distributeurs et services après-vente sont disponibles sur Internet (www.samson.de), dans les catalogues SAMSON ou au dos de la présente notice. -
Page 10: Plaque Signalétique
Données spécifiques au client Fig. 4 · Données de la plaque signalétique Caractéristiques techniques Tableau 2 · Caractéristiques techniques · Toutes les pressions sont en bar rel. Type 2357-31 Application dans la phase liquide Pression nominale PN 50 0,8 pour maintien de pression · 0,2 pour réduction de pression Plage de consigne 1 à... -
Page 11: Dimensions
Dimensions · Accessoires Dimensions Ø 80 Poids: env. 3,5 kg Fig. 5 · Dimensions Accessoires Tableau 3 · Accessoires Accessoires N° de commande 1 dispositif anti-retour pour la voie C doté d’un raccord à portée sphérique M 40 x 2 1400-7092 2 raccords filetés pour tube 28 mm, PN 40, pour les voies A et B 1400-7090... - Page 12 SAMSON REGULATION S.A. Succursales à : Paris (Rueil-Malmaison) · Marseille (La Penne sur Huveaune) 1, rue Jean Corona · BP 140 F-69512 VAULX EN VELIN CEDEX Mulhouse (Cernay) · Nantes (St Herblain) Tél. +33 (0)4 72 04 75 00 Bordeaux (Mérignac) · Lille · Caen...
