Connecteurs internes de la carte mère

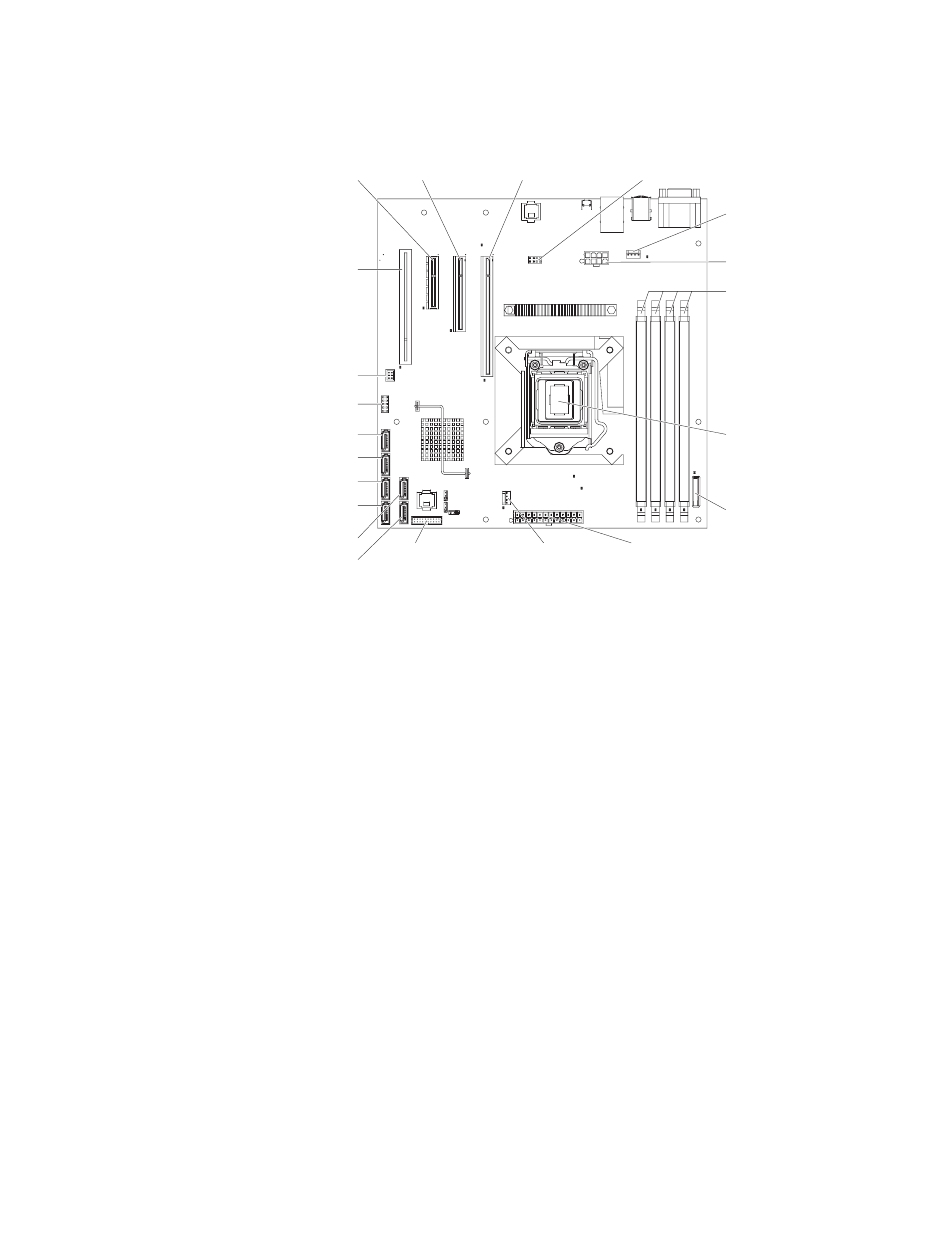

La figure suivante présente les connecteurs internes de la carte mère.
Connecteur USB avant
16
System x3100 M3 type 4253 - Guide d'installation et d'utilisation
Emplacement 2
PCIe2 x8
(8, 4, 1)
25 W
Emplacement 3
PCIe2 x4
(4, 1) 25 W
Emplacement 4
PCI 32 bits,
33 MHz
Connecteur d'unité
de bande USB
interne en option
SATA 5
SATA 4
SATA 3
SATA 2
SATA 1
Connecteur du
SATA 0
panneau d'information
opérateur
Emplacement 1
PCIe2 x16
(8, 4, 1)
Connecteur de clé
25 W
de support virtuel en option
Alimentation électrique
Connecteur du
ventilateur du
microprocesseur
Connecteur du
ventilateur système
Connecteur d'alimentation
du microprocesseur
Barrettes 1 à 4
Microprocesseur
Batterie
