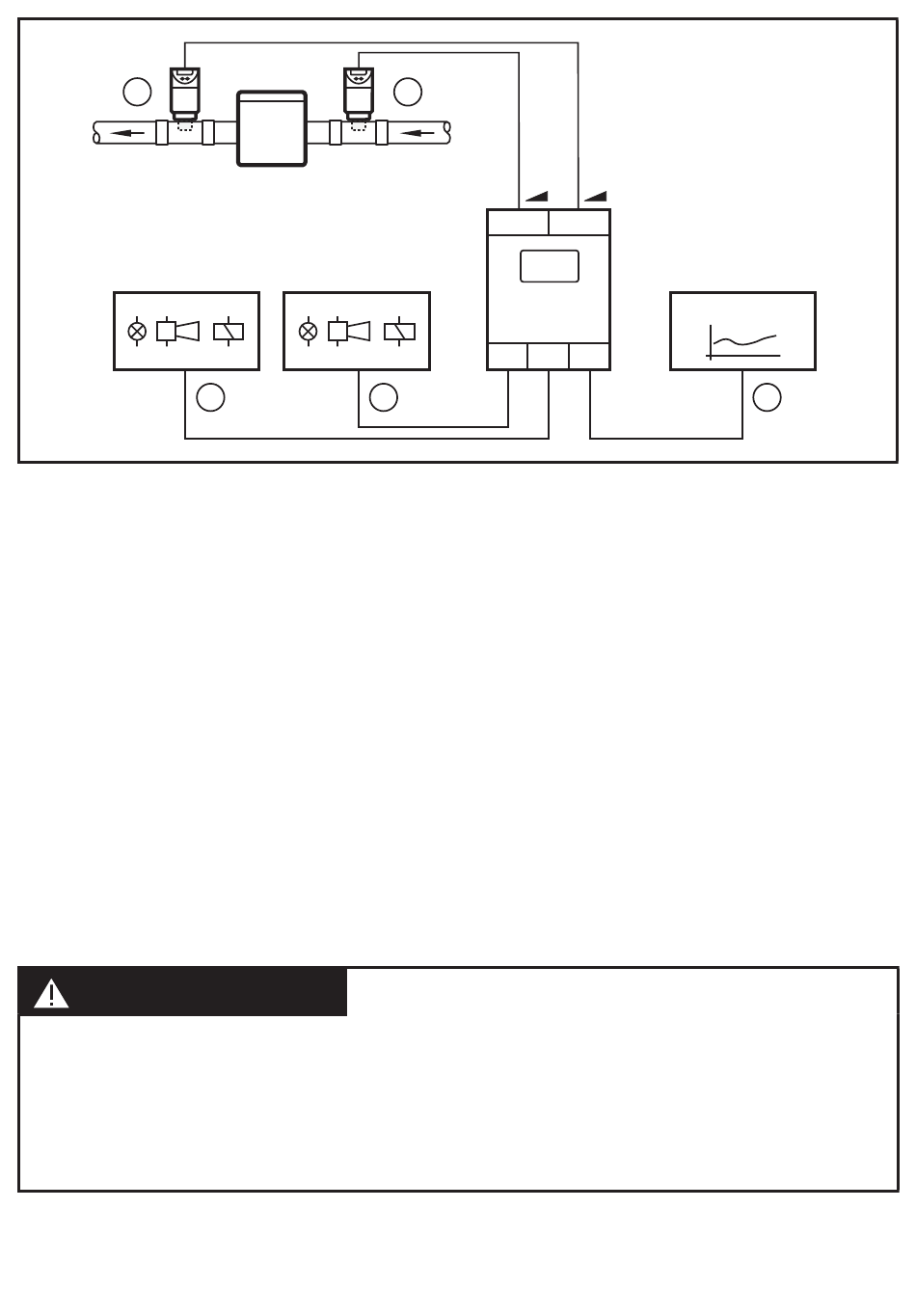

Principe mode comparateur A-B
Surveillance de valeurs limite et différentielles de 2 valeurs de process physiques
identiques par combinaison des signaux A-B (ici par ex� pression [bar])
1: capteur de pression A
2: capteur de pression B
3: sortie de commutation 2, ici valeur limite 2 pour pression différentielle [∆bar2]
4: sortie de commutation 1, ici valeur limite 1 pour pression différentielle [∆bar1]
5: sortie analogique pour affichage, évaluation ou enregistrement, ici A-B [∆bar]
Mode comparateur
En mode comparateur le contrôleur AL-3 détermine la différence ou le total des
deux signaux d'entrée (IN1-IN2, IN1+IN2)� Les valeurs différentielles ou totales
peuvent être affichées, évaluées, comparées avec les valeurs limite réglées et
fournies comme des signaux analogiques� Les sorties commutent en fonction des
paramètres et fonctions réglées�
AVERTISSEMENT
L'appareil n'est pas homologué pour des applications de sécurité concernant la
protection des personnes�
Grâce à un raccordement électrique des sorties de deux ou plusieurs appareils
pour un circuit redondant, ils peuvent être utilisés pour accomplir des tâches
relatives à la sécurité� Les normes techniques en vigueur sont à respecter�
8
A
switch point 1
∆ bar
2
4
1
In 1
1
MONITOR
AL-3
Out 1 Out 2 Out 3
3
In 2
A-B [∆ bar]
12345
5
