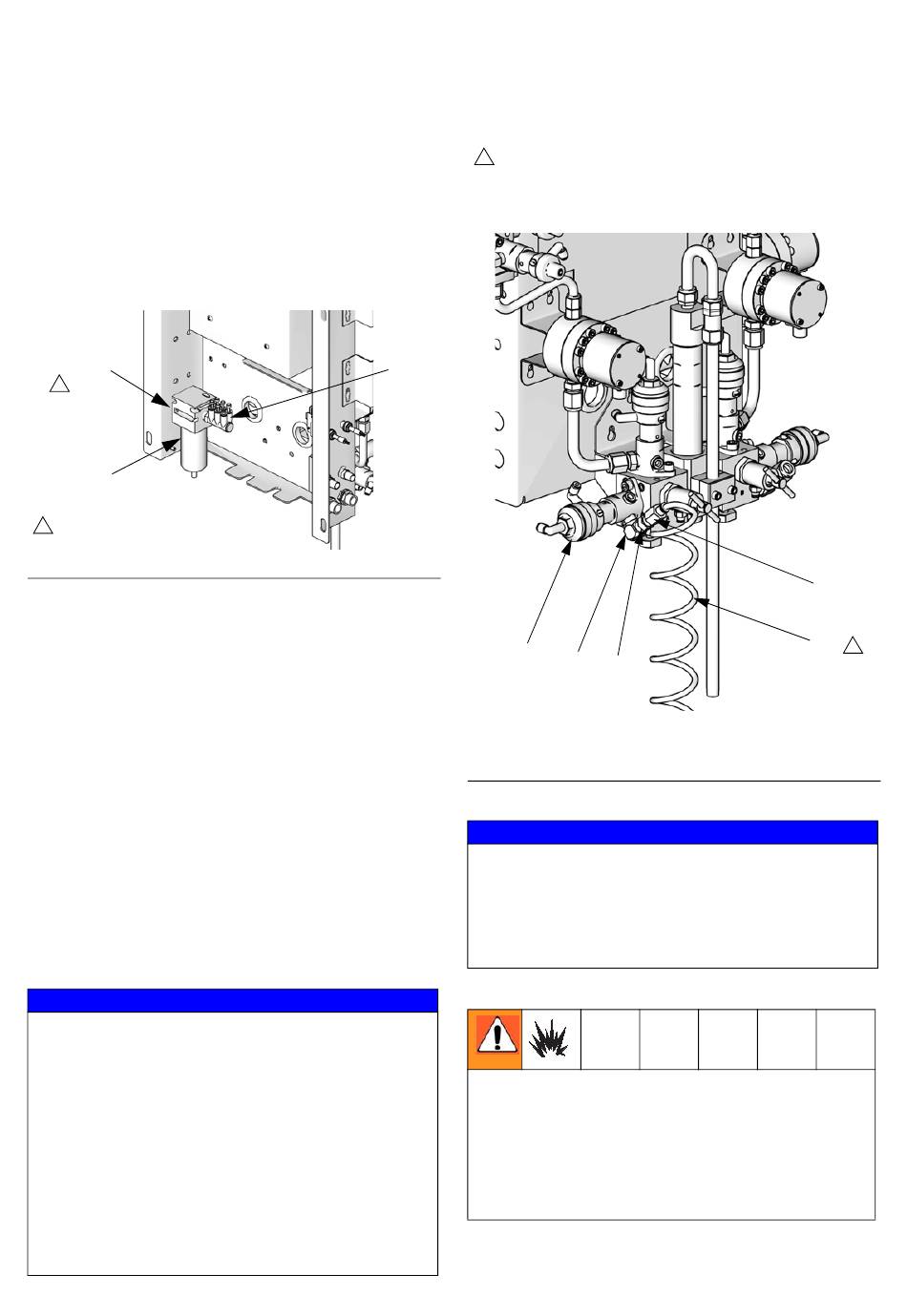

Raccordements d'air

Voir Schéma du système pneumatique, page 31.
1. Serrez tous les raccords des tuyauteries d'air et de
produit du ProMix au cas où ils se seraient
desserrés pendant le transport.
2. Installez une vanne d'arrêt d'air de type purge au
niveau de l'entrée du filtre à air de commandes sur
la station de fluides à montage mural. F
Entrée
d'air
1
principale
Filtre
à air
1
Installez une vanne d'arrêt d'air de type
purge ici.
F . 4 : entrée de l'alimentation d'air murale
IG
3. Raccordez une conduite d'alimentation principale
en air, propre et sèche sur la vanne d'arrêt d'air
de type purge au niveau de l'entrée d'air principale.
Cette conduite d'air fournit l'air nécessaire au
fonctionnement du pistolet, des électrovannes et
des vannes de distribution.
REMARQUE : voir les Données techniques ; page 43,
pour en savoir plus sur l'alimentation/consommation d'air.
4. Installez une vanne d'arrêt de type purge dans la
conduite de la vanne de purge d'air.
5. Consultez F . 5. Installez le coude (E) fourni, le
IG
clapet anti-retour (CV) et le raccord de tuyau (F) au
niveau de l'entrée de la vanne de purge d'air (APV).
Utilisez le tuyau d'air de purge long de 7,6 m (25 pi.) et
d'un diamètre extérieur de 6 mm (1/4 po.) (AT, fourni)
pour nettoyer, sécher l'air envoyé vers le raccord (F) au
niveau de l'entrée de la vanne de purge d'air. Installez
les filtres/dessiccateurs selon les besoins.
Utilisez une conduite d'alimentation en air de purge
indépendante pour la vanne de purge d'air (APV). Ne
raccordez pas la vanne de purge d'air sur l'alimentation
d'air principale de l'appareil ou sur le collecteur d'air (AM,
F . 4) pour ne pas salir avec du produit les
IG
électrovannes, les conduites d'air ou l'alimentation d'air
principale de l'appareil en cas de défectuosité dans la
vanne de purge d'air (APV) ou du clapet antiretour (CV).
Ne raccourcissez pas le tuyau d'air de purge long de
7,6 m (25 pi.) et d'un diamètre extérieur de 6 mm (1/4 po.)
(AT). Recherchez quotidiennement toute trace visible
d'accumulation de solvant. Avisez-en votre responsable
si du solvant est présent.
313965K
. 4.
IG
TI13069a
AVIS
2
La conduite d'air de purge (AT) doit se composer d'une
alimentation en air indépendante, raccordée au clapet
anti-retour (CV). Ne pas raccorder la conduite de purge
d'air sur l'alimentation d'air principale de l'appareil ou sur
le collecteur d'air.
AM
APV
F . 5 : tuyau de purge de l'air d'alimentation et
IG
clapet antiretour
L'évaluateur de durée d'utilisation de ProMix ne
fonctionne pas correctement lorsqu'il est utilisé avec
plusieurs pistolets simultanément. Pour éviter tout
mélange de produits dans l'équipement, surveillez
soigneusement la durée de vie du produit par d'autres
moyens.
Si vous utilisez un Graco pistolet électrostatique
™
PRO , une vanne d'arrêt doit être installée dans la
conduite d'air du pistolet pour empêcher l'atomisation
et l'air de la turbine d'entrer dans le pistolet. Prendre
contact avec le représentant Graco pour de plus
amples informations sur les vannes d'arrêt à pilotage
pneumatique à usage électrostatique Graco.
E
CV
AVIS
Alimentation en air
F
AT
2
TI16793a
17
