Fonction Du Contacteur De Débit D'air - Graco ProMix II Fonctionnement

K
F
E
D
C

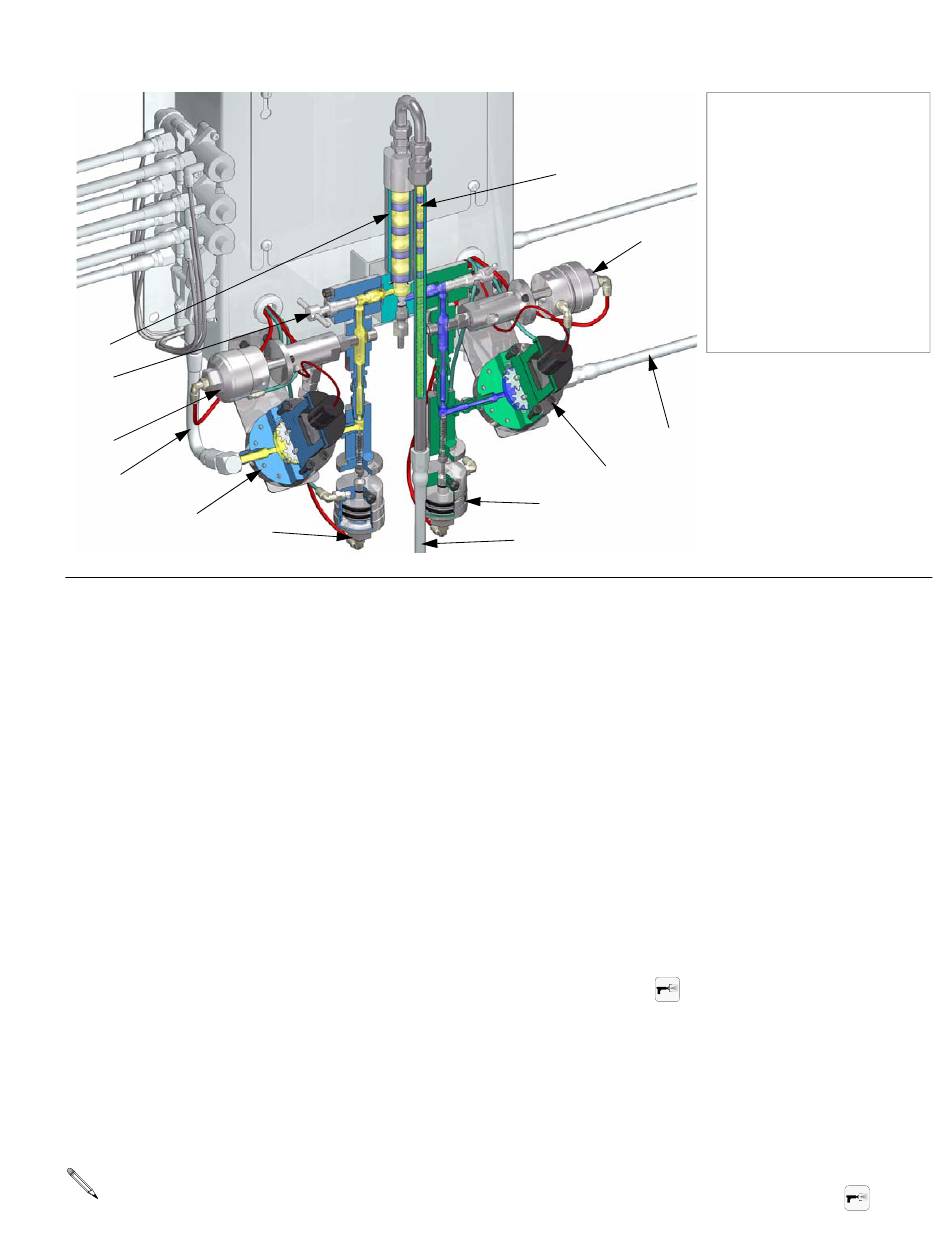

Manifold en coupe
F . 2
IG
Fonction du contacteur
de débit d'air
Pistolets à air ou air-assistés airless
Le contacteur de débit d'air détecte le débit d'air envoyé
au pistolet ainsi que les signaux envoyés à l'automate
du ProMix™ II quand on actionne le pistolet. Le contac-
teur fonctionne en corrélation avec les débitmètres pour
garantir que les composants de l'appareil fonctionnent
correctement.
Par exemple, si un débitmètre tombe en panne ou se
bouche, la résine ou le catalyseur pur pourrait continuer
à être pulvérisé indéfiniment si le ProMix™ II ne
détectait pas l'incident et n'intervenait pas. Voilà
pourquoi le contacteur de débit d'air est si important.
Si l'automate du ProMix™ II détecte, grâce au signal
du détecteur de débit, que le pistolet est actionné et
que le produit ne circule pas à travers le débitmètre,
il se produit une alarme Temps de dosage (page 54)
au bout de 40 secondes et l'appareil s'arrête.
Fonctionnement sans contacteur
de débit d'air
Il est possible de faire fonctionner le ProMix™ II sans
contacteur de débit d'air, par exemple quand celui-ci est
en panne ou quand on utilise un pistolet airless.
Si un contacteur est défectueux, le remplacer aussi
vite que possible.
310634B
Cycle normal de fonctionnement du ProMix™ II ◆ Fonction du contacteur de débit d'air
A
L
J
H
G
B
M
Pistolet airless
Si l'on utilise un pistolet airless ou que l'on travaille sans
contacteur de débit d'air (non conseillé), l'alarme temps
de dosage ne fonctionnera pas. Au lieu de cela, deux
minutes après qu'un débitmètre sera tombé en panne,
l'appareil lancera un avertissement Temps mort et les
vannes de distribution seront coupées. Cela signifie que:
• Il est possible de pulvériser de la résine ou du
catalyseur pur pendant 2 minutes au maximum
avant que l'appareil ne s'arrête.
• Etant donné que l'avertissement Temps mort peut
se produire en marche normale, il se peut que vous
ne réalisiez pas immédiatement qu'un débitmètre
est en panne et que vous continuiez à peindre.
Avertissement Temps mort
Cet avertissement est donné si le ProMix™ II est
en mode Mélange et que 2 minutes se sont
écoulées depuis que l'appareil a reçu une impulsion
du débitmètre.
Dans les applications faisant appel au contacteur de
débit d'air, le fait d'appuyer sur la gâchette acquitte
l'avertissement et l'opérateur peut reprendre son travail.
Sans contacteur de débit d'air, le fait d'appuyer sur
la gâchette n'acquitte pas l'alarme. Pour reprendre
la pulvérisation, il faut appuyer sur Mélange
puis actionner le pistolet.
Légende:
A Vanne de distribution A
B Vanne de distribution B
C Débitmètre A
D Tuyauterie d'alimentation
composant A
E Vanne de purge d'air
F Vanne d'arrêt A
G Débitmètre B
H Tuyauterie d'alimentation
composant B
J Vanne de purge au solvant
K Intégrateur
,
11
