Graco ProMix 2KS Installation page 39

psi
(bars, MPa)
800
(55 ; 5,5)
700
(48 ; 4,8)
600
(41 ; 4,1)
500
(34 ; 3,4)
400
(28 ; 2,8)
300
(21 ; 2,1)
200
(14 ; 1,4)
Consultez la
100
vue détaillée
(7 ; 0,7)
ci-dessous
0
0
200
(14 ; 1,4)
150
(10 ; 1,0)
100
(7 ; 0,7)
50
(3,4 ; 0,34)
0
0

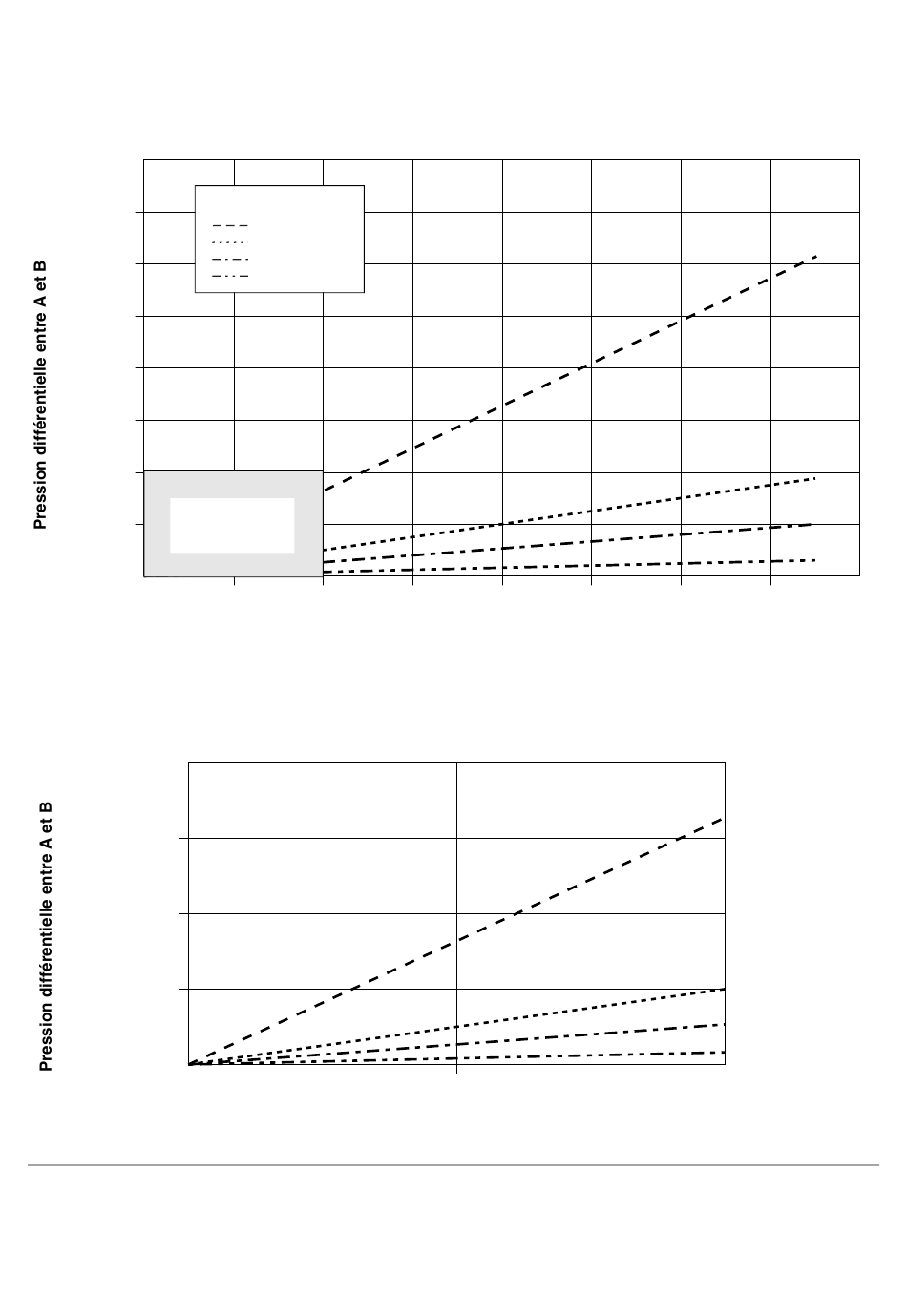

F . 21 : performances du dosage dynamique (rapport 10:1, fluide 90 centipoises, pression côté A 100 psi)
IG
313965K
Touche
Limiteur n° 2
Limiteur n° 3
Limiteur n° 4
Limiteur n° 7
500 1000
Débit (cc/min)
Graphiques dynamiques de sélection du limiteur de dosage
1500 2000
Débit (cc/min)
Vue détaillée
500
2500 3000
1000
3500 4000
39
