Identification Et Définition Des Composants - Graco ProMix 2KS Installation

Identification et définition des composants
Identification et définition des composants
EK
FO*
ACV
ST
* Consultez le manuel des
pièces de réparation ProMix
2KS pour les longueurs de
câbles en option.

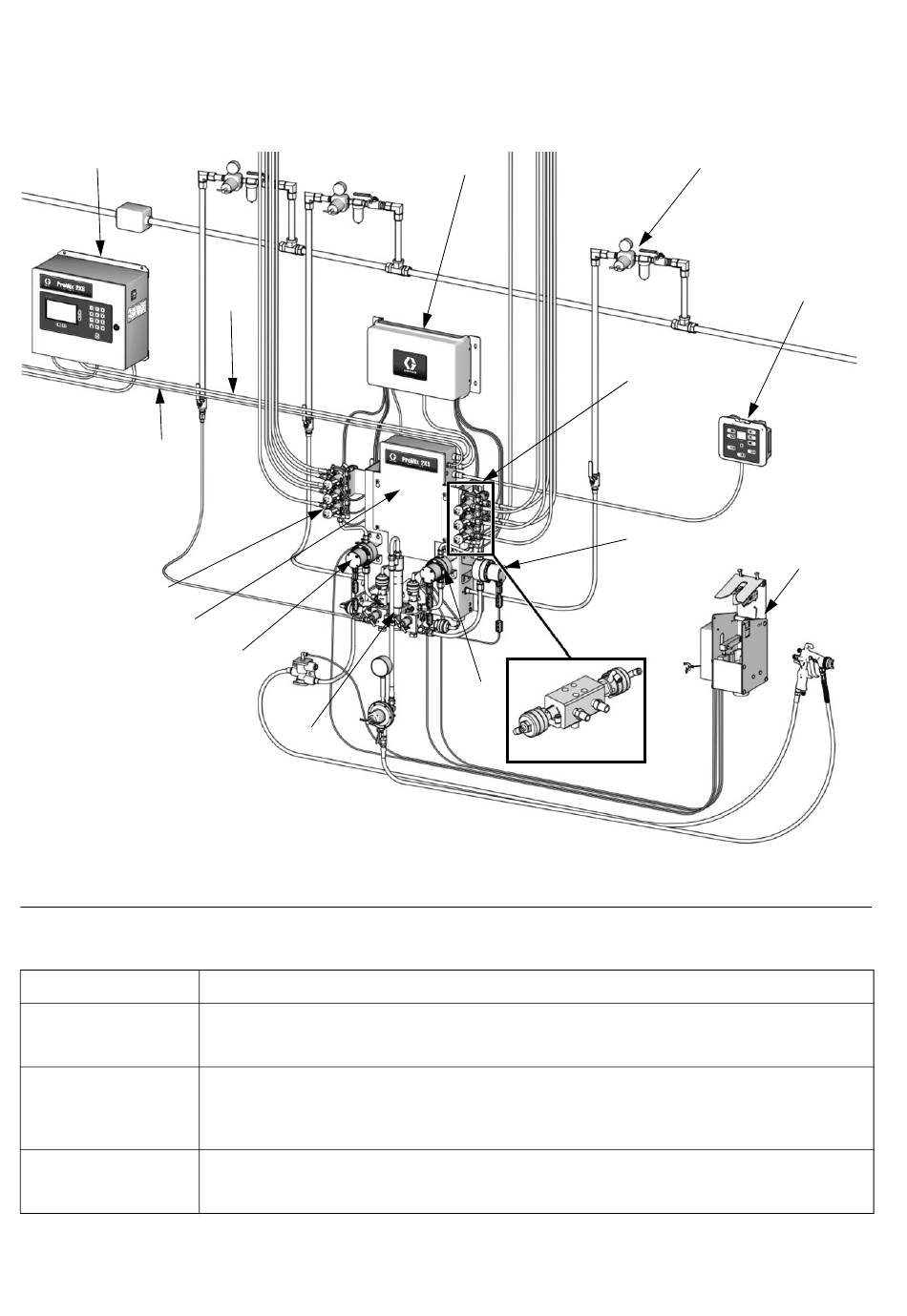

F . 2 : système manuel, illustré avec des débitmètres G3000, un changement de couleur/catalyseur,
IG
un boîtier de rinçage du pistolet et un débitmètre à solvant (accessoire)
Composant
EasyKey (EK)
Boîtier de commandes
(BC)
Station de fluides (ST) Comprend les électrovannes des commandes pneumatiques, les commutateurs de débit et
12
PS*
MA
FM
Tableau 1 : descriptions des composants
Sert à configurer, afficher, faire fonctionner et surveiller le système. EasyKey prend en charge
85-250 V c.a., une ligne d'énergie de 50/60 hertz et convertit cette énergie en signaux de basse
tension et optiques acceptables utilisés par d'autres composants du système.
Utilisé par l'opérateur pour les fonctions de peinture quotidiennes, y compris : la sélection
des compositions, le lancement des tâches, la lecture/suppression des alarmes et la sélection
entre les modes En attente, Mélange et Purge. Il est généralement monté à l'intérieur du boîtier
ou près du peintre.
les montages pour les débitmètres de fluide et l'ensemble de collecteur de fluide. Sa carte
de commandes gère toutes les fonctions de dosage.
CCM*
MB
BCV -
modèles
pour acide
Description
Commandes
pneumatiques/
Filtre
BC*
BCV
MS
GFB
TI29655a
313965K
