Graco ProMix 2KS Installation page 30

Électrique
Station de fluides à montage mural
EasyKey
1
2

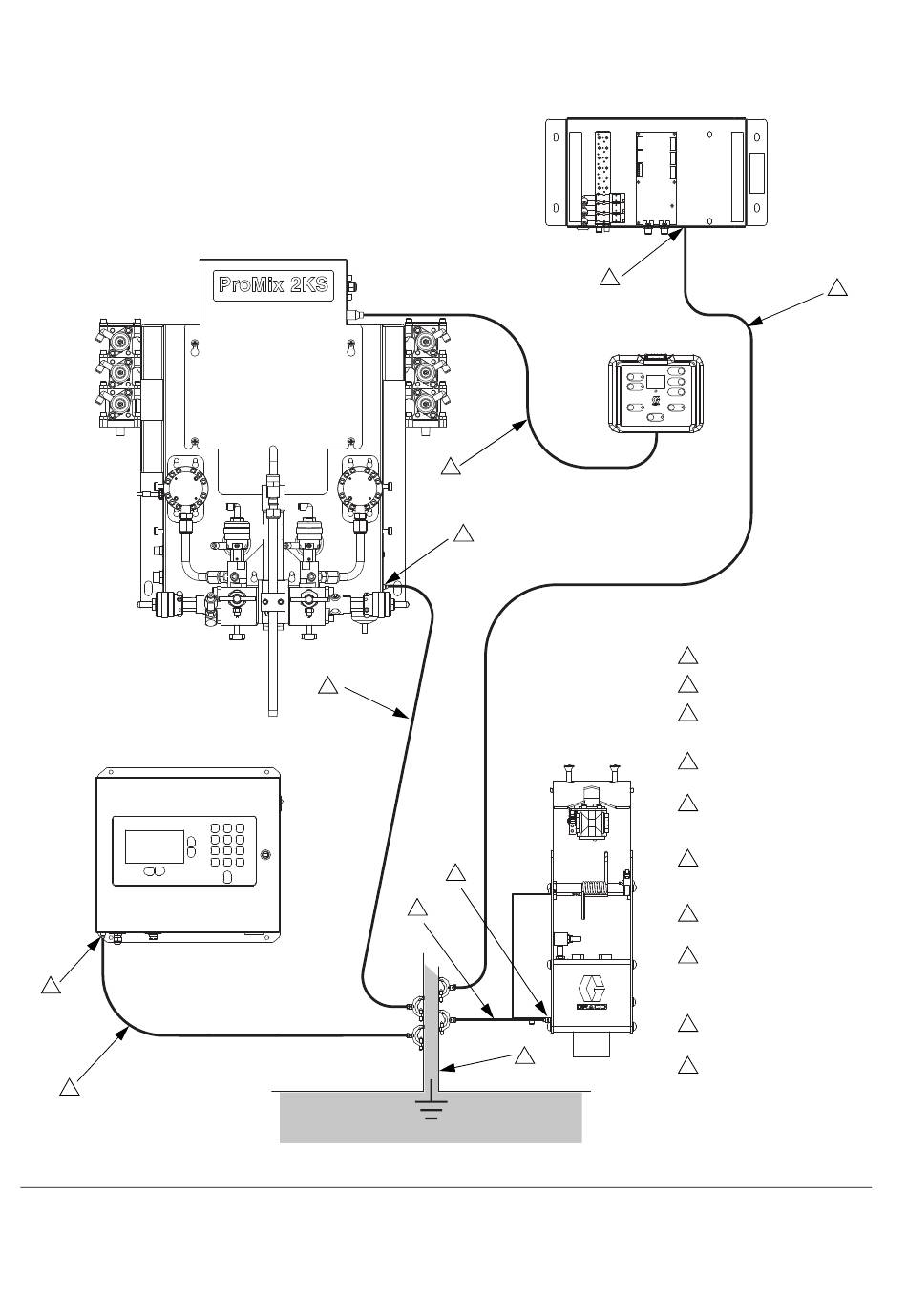

F . 18 : mise à la terre
IG
30
8
3
4
6
7
Module de changement de couleur
9
Boîtier de commandes
Légende :
Boîte de rinçage
de pistolet
5
10
1
EasyKey Vis de terre de l'
2
EasyKey Fil de terre de l'
3
Vis de la prise de terre
de la station de fluides
4
Fil de terre de la station
de fluides
5
Véritable prise de terre -
consultez les dispositions
de la réglementation locale
6
Point de branchement du fil
de terre du boîtier de
rinçage du pistolet
7
Fil de terre du boîtier
de rinçage du pistolet
8
Câble d'alimentation
électrique, boîtier de
commandes/station de
fluides
9
Vis de terre du module de
commandes de couleur
10
Fil de terre du module de
commandes de couleur
(référence 223547).
TI12807a
313965K
