Manuels Connexes pour Shure SCM268
Sommaire des Matières pour Shure SCM268
- Page 1 SCM268 Mixeur de microphone à quatre canaux The Shure four-channel microphone mixer, SCM268, user guide. Version: 4 (2019-G)
-
Page 2: Table Des Matières
Shure Incorporated Table of Contents Installation SCM268Mixeur de microphone à quatre canaux Matériel fourni Installation en rack CONSIGNES DE SÉCURITÉ IMPORTANTES Modifications internes Description générale Modifications internes Caractéristiques Démontage Panneau avant Filtre passe-haut Panneau arrière Désactivation de l'alimentation fantôme Tampon de ligne Commande de gain Atténuateur de microphones à... -
Page 3: Mixeur De Microphone À Quatre Canaux
Shure Incorporated SCM268 Mixeur de microphone à quatre canaux CONSIGNES DE SÉCURITÉ IMPORTANTES LIRE ces consignes. CONSERVER ces consignes. OBSERVER tous les avertissements. SUIVRE toutes les consignes. NE PAS utiliser cet appareil à proximité de l’eau. NETTOYER UNIQUEMENT avec un chiffon sec. -
Page 4: Description Générale
Grâce au matériel fourni et à sa conception en demirack, ce mixeur peut s’installer en toute sécurité dans un rack via un mon tage simple ou jumelé. Pour les installations fixes, le SCM268 peut être fixé sur ou sous une étagère, un plan de travail ou une table. -

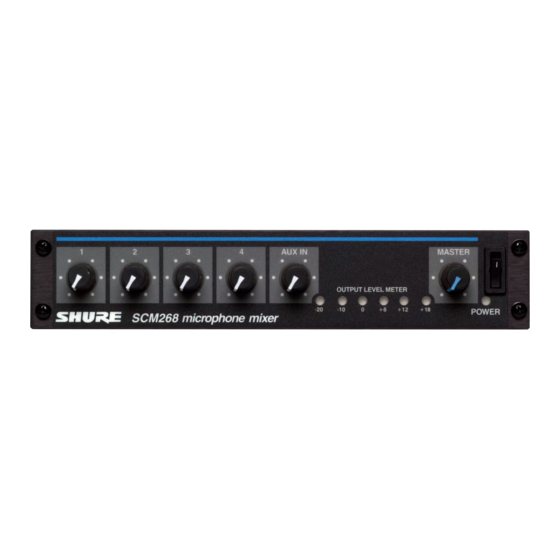

Page 5: Panneau Avant
Cette LED s’allume lorsque l’appareil est branché et alimenté. Le SCM268 ne comporte pas d’interrupteur d’alimentation (Power). Pour éteindre l'appareil débrancher le cordon d'alimentation ou utiliser une multiprise ex terne avec interrupteur. L'appareil peut cependant rester branché car il n'utilise que très peu d'alimentation lorsqu'il est inactif. -
Page 6: Panneau Arrière
Shure Incorporated Panneau arrière ① Connecteur d'alimentation. Accepte 100120 VCA (SCM268) ou 220240 VCA (SCM268E). ② Connecteur de sortie (MIC/LINE OUT). Connecteur de sortie XLR symétrisée par transformateur. Possibilité de commuter entre le niveau ligne et le niveau micro phone. -
Page 7: Commande De Gain
Les six LED du panneau avant nommées OUTPUT LEVEL METER s’allument pour refléter le niveau de crête du signal de sor tie mixé du SCM268 (par rapport à la sortie de ligne symétrique) en dBu (0 dBu = 0,775 V). -
Page 8: Alimentation Fantôme
La plupart des microphones électrostatiques nécessitent une alimentation fantôme. Utiliser cette alimentation fantôme lorsque ces types de microphone sont connectés au SCM268. L’alimentation fantôme n’affecte pas le fonctionnement des microphones électrodynamiques symétriques. Ils peuvent être connectés au SCM268 en étant as sociés à des microphones électrostatiques pour lesquels l’alimentation fantôme est activée. -
Page 9: Installation
Shure Incorporated appareil aux deux entrées, celle du niveau microphone et celle du niveau auxiliaire, car le SCM268 ne parviendrait pas à mixer indépendamment les deux sources. Installation Matériel fourni • 4 supports en caoutchouc. Pour une installation autonome. •... -
Page 10: Installation En Rack
: Installation d’une seule unité (demi-rack) : Fixer les supports courts et longs de montage en rack au SCM268 à l’aide de huit (8) des vis de support fournies. Installation à montage jumelé : Jumeler les deux unités côte à côte à l'aide des deux (2) supports de jumelage. Ces supports doivent chevaucher les rebords en retrait du dessus et du dessous de chacun des châssis. -
Page 11: Installation Autonome
Shure Incorporated 3. Une fois les supports fixés, installer l'unité dans un rack d'équipement à l'aide des vis de montage en rack et des ron delles de plastique fournies. Installation autonome Coller les quatre (4) supports en caoutchouc fournis au dessous de l'unité, sur chaque coin. Cela l'empêchera de glisser et protégera la surface de la table. -
Page 12: Installation Fixe
Shure Incorporated Installation fixe Pour fixer définitivement le SCM268 audessus ou en dessous d’une table, d’une étagère ou d’un plan de travail, employer les étapes suivantes : Fixer les supports de jumelage aux rebords en retrait du châssis à l'aide de quatre (4) vis de support. -
Page 13: Démontage
Faire glisser le panneau arrière et la carte de CI hors de l’arrière du châssis. Lors du remontage du SCM268, NE PAS TROP SERRER les écrous de retenue des boutons. Exercer une force mini male pour serrer l’écrou (0,60,8 Nm (57 lb po)). Si la force exercée sur les composants internes est excessive, ils se... -
Page 14: Désactivation De L'alimentation Fantôme
Shure Incorporated Valeur de condensateur (µF) Fréquence charnière de filtre passe-haut (Hz) 0,033 0,047 0,068 0,22 0,33 0,47 0,68 26,5 Désactivation de l'alimentation fantôme Pour désactiver l’alimentation fantôme pour une entrée microphone donnée, retirer la résistance spécifiée dans le tableau sui... -
Page 15: Atténuateur De Microphones À Haut Niveau De Sortie
Shure Incorporated Atténuateur de microphones à haut niveau de sortie Certains microphones électrostatiques ont un haut niveau de sortie. Pour éviter la distorsion à l'étape d'entrée, il peut s'avérer nécessaire de régler le potentiomètre d'entrée à un niveau plus bas que désiré. Pour résoudre ce problème, l'utilisateur peut insérer un atténuateur de 11 dB dans l'étape de gain d'entrée d'un canal choisi. -
Page 16: Accessoires En Option Et Pièces De Rechange
Shure Incorporated <0,25% Bruit d’entrée équivalent source symétrique 150 Ω, pondéré en A -130 dBV Bruit de sortie Commandes de canal entière à gauche, pondéré en A Master entièrement à gauche -107 dBV Master entièrement à droite -73 dBV Rejet en mode commun >80 dB, à... -
Page 17: Pièces De Rechange
Ce produit est conforme aux exigences essentielles de toutes les directives européennes applicables et est autorisé à porter la marque CE. La déclaration de conformité CE peut être obtenue auprès de : www.shure.com/europe/compliance Représentant agréé européen : Shure Europe GmbH Siège Europe, Moyen-Orient et Afrique...
