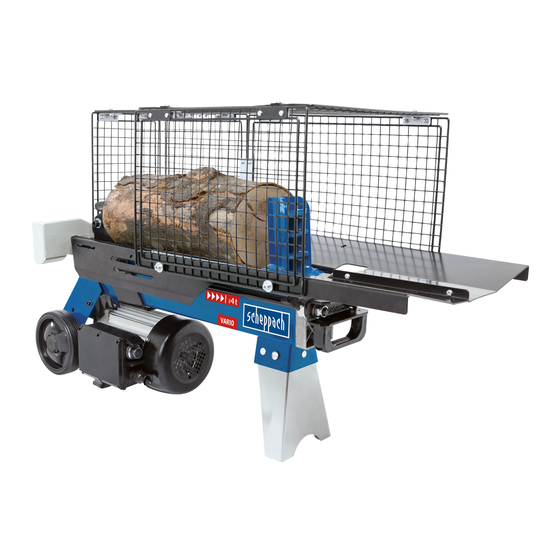

HL460
Holzspalter
DE
Originalbedienungsanleitung
Log splitter
GB
Translation of original instruction manual
Fendeur hydraulique
FR
Traduction des instructions d'origine
Spaccalegna
IT
Traduzione dal libretto d'istruzione originale
Štípač dřeva
CZ
Překlad z originálního návodu
Štiepačka dreva
SK
Preklad originálu - Úvod
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Puulõhkumismasin
EE
8
Tõlge Originaalkasutusjuhendi
Malkų skaldytuvas
LT
17
Vertimas originali naudojimo instrukcija
Malkas skaldītājs
LV
26
Tulkošana no originala lietošanas instrukcija
Fahasító
HU
36
Az eredeti használati útmutató fordítása
Cepilnik drv
SI
45
Prevod originalnega navodila za uporabo
54
63
72
81
90
99
