FLAT

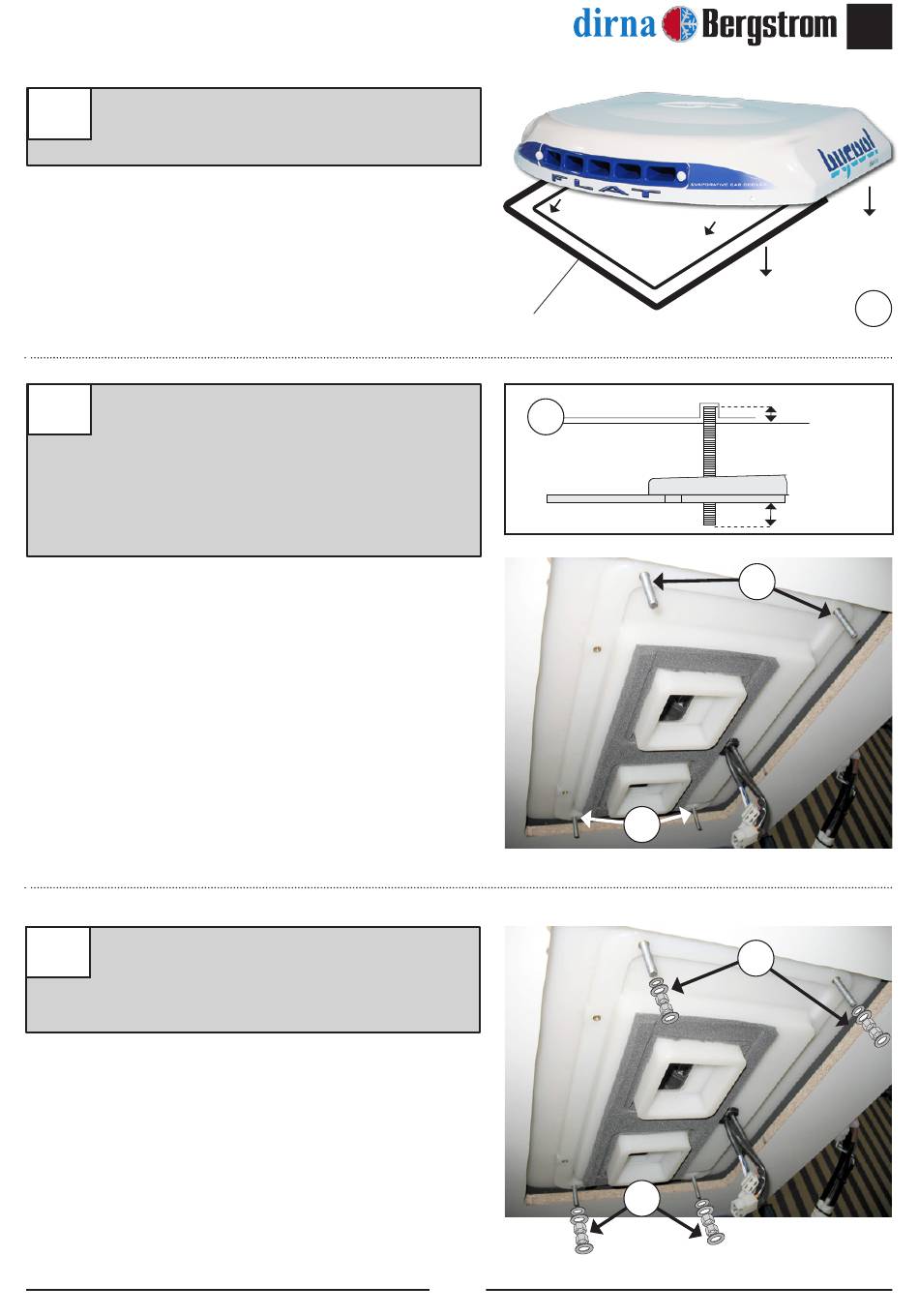

EXTERIOR CABINA:
4
Posicionar el Bycool en el hueco de la
escotilla.
INTERIOR CABINA:
5
Roscar 5 mm aproximadamente (4) espárragos
8/125x100 o 120, la medida se elegirá tras
presentar los soportes de sujeción y teniendo
en cuenta que los espárragos deben sobresalir
de los mismos por la parte inferior unos 10
mm.
Colocar (1) arandela Ø 7 de goma, (1) arandela
6
plana Ø 8 ala ancha, (2) tuerca M8 y (1) arandela
plana Ø 8 ala ancha , en cada uno de los espárragos
anteriores.
Escotilla
Base Bycool
5
5
5 mm
Espárrago
Soporte
10 mm
5
5
6
6
ES
®
4
