7.4.6. Vidange du lubrifiant
7.4.7. Démontage des arbres
7.5. REMONTAGE DE LA POMPE
7.5.1. Remontage des arbres
NT 1009-D00 03.10 Pompes BLK f
•

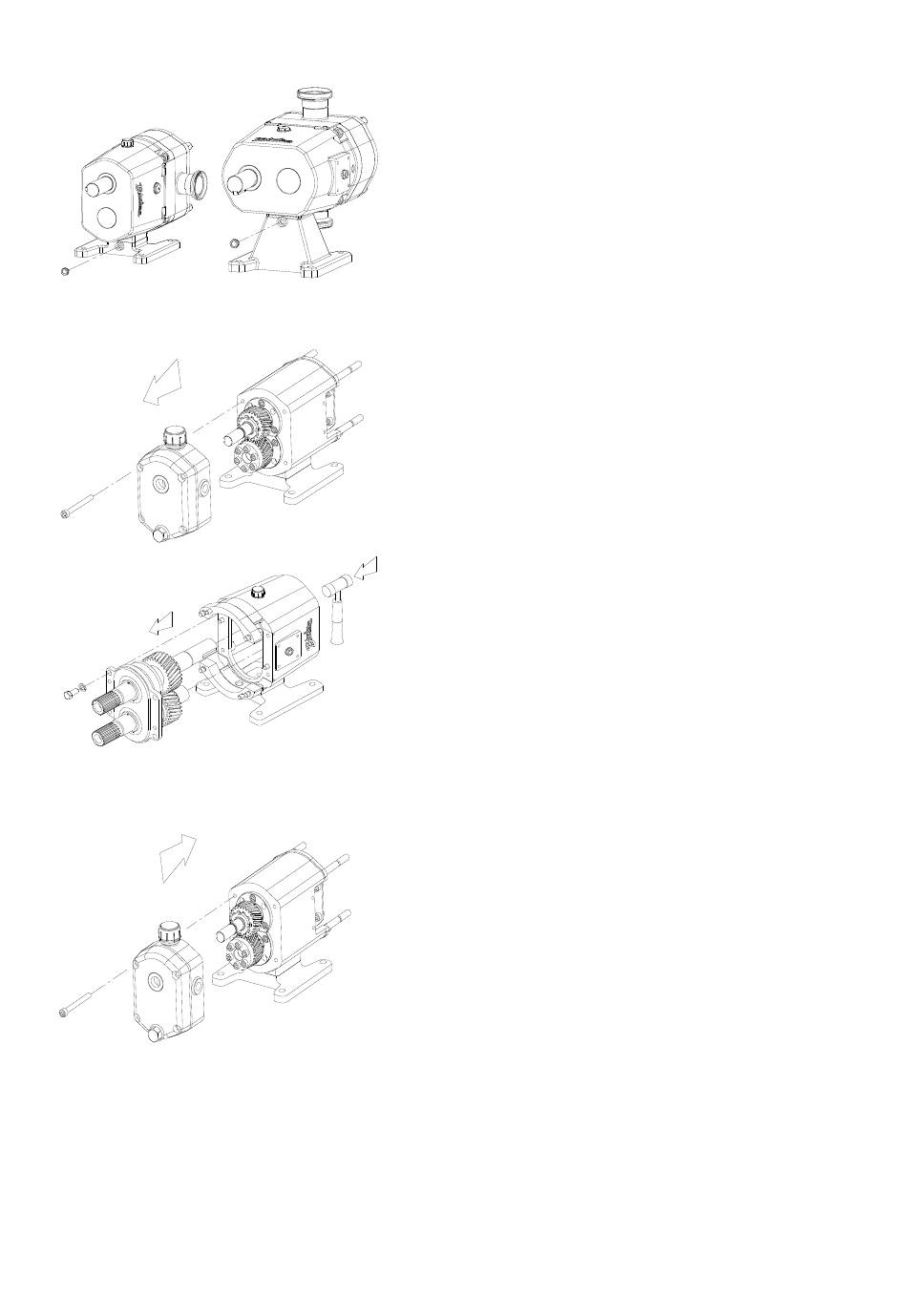

Placez un récipient sous le palier (06) pour collecter le lubrifiant en vue
de son recyclage.
•
Retirez le bouchon de vidange (87) situé à l'arrière du pied de la pompe
(07).
Taille 1 :
•
Retirez la clavette (61A) de l'arbre menant (05).
•
Retirez les vis (51D) et démontez le couvercle de palier (12B) en
vérifiant que le joint torique (80E) ne reste pas collé sur les deux côtés.
Libérez le joint si besoin est.
•
Vérifiez l'état du joint torique (80E). Si celui-ci est endommagé, veillez à
son remplacement avant le remontage du palier.
Tailles 2, 3, 4 et 5 :
•
Identifiez la position de l'arbre menant (05).
•
Enlevez les vis (52) et les rondelles (53A) qui fixent le couvercle des
paliers (12) au support (06).
•
Retirez la clavette (61) de l'arbre menant (05).
•
Retirez l'arbre du palier. En raison du serrage du couvercle de palier
(12), un maillet doit être utilisé. Tapez légèrement sur la partie arrière
de l'arbre menant (05).
•
Vérifiez l'état du joint Klingerit (18A) une fois que l'arbre a été démonté,
si celui-ci est endommagé, veillez à son remplacement avant le
remontage du palier.
Taille 1 :
•
Vérifiez que le joint torique (80E) n'est pas endommagé et collez-le,
avec un peu de graisse ou d'huile, dans son emplacement sur le
couvercle de palier (12B).
•
Remontez le couvercle de palier et fixez-le avec les vis (51D).
•
Remontez la clavette (61A) dans l'arbre menant (05).
20/47
