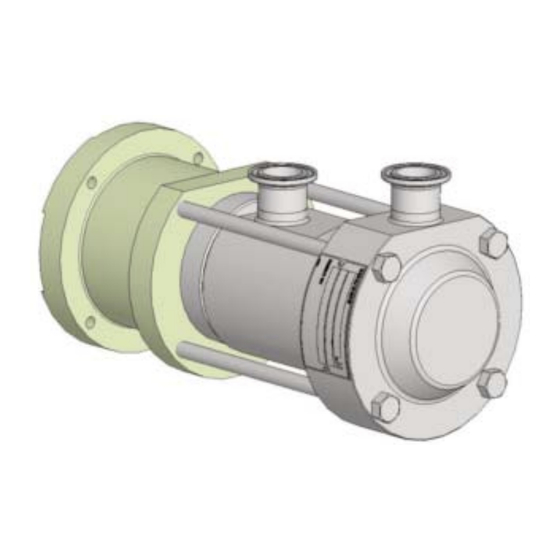

Configuration de la tuyauterie d’aspiration Vérifier l’étanchéité pour détecter toute entrée d’air acci- A éviter si possible dentelle. Recommandé Longueur de la tuyauterie d’aspiration Elle doit être aussi réduite que possible. -------------------------------------------------------------------- NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 12/26...
Vérification du bon sens de rotation : pied peut être ajouté. Faire tourner la pompe à l'envers n'est pas domma- geable pour la pompe. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 13/26...
étrangers, en montant un préfiltre à sions hors tout), pour permettre l'accès éventuel aux écrous l'aspiration de la pompe. de fixation de la pompe, du réducteur et du moteur. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 14/26...
L'emploi des moteurs thermiques est maintenant bien connu : nous ne saurions trop recommander, cepen- Défaut angulaire dant, la lecture attentive des notices d'instructions les concernant. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 15/26...
être apportée aux étapes de vidange de la pompe (pro- duit pompé) et de sa transmission (graisse). Pour tout pompage d'eau pure en phase process ou nettoyage, consulter impérativement Mouvex. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 16/26...
Il peut être réduit pour des net- La vanne de bipasse sera ajustée pour répartir le débit toyages plus faciles. entre le circuit traversant la pompe Micro C et le circuit bipasse. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 17/26...
P maxi 3 barg Pompe Micro C Pompe Micro C La pompe Micro C est arrêtée pendant le nettoyage de La pompe ne doit pas tourner pendant cette opération. l'installation. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 18/26...
Durant toutes ces phases de NEP, les vitesses moyennes des liquides de nettoyage dans les tuyaute- ries doivent être comprises entre 1,5 et 3 m/s. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 19/26...
• Désaccoupler la pompe de la tuyauterie de refoulement. • M6 : 5 Nm • Dévisser les 4 vis 415. • M8 : 13 Nm • M14 : 25 Nm NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 20/26...
• Maintenir le piston 301 avec une clé plate de 32 ou une clé anglaise et dévisser la vis 309. Il est important de bien maintenir le piston, sa rota- tion peut entraîner une détérioration du soufflet. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 21/26...
• Positionner le cylindre 201 de façon que la goupille 207 du cylindre pénètre dans l’encoche de la tubulure 100. • Positionner le joint 306 dans le piston 301 ainsi que le joint 305. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 22/26...
Page 23
Il est important de bien maintenir le piston, sa rota- tion peut entraîner une détérioration du soufflet. Lors du blocage de la vis 309, respecter le couple de serrage de 25 Nm. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 23/26...
782, désaccoupler la bride NEMA 78 de la lanterne 780. • Le remontage s’effectue en ordre inverse. Les vis 144 ou 782 doivent être montées à l’aide de frein filet moyen. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 24/26...
Cette protection devra également être conçue de façon à protéger le matériel contre la condensation éventuelle de vapeur. La pompe devra être tournée manuellement de quelques tours tous les deux mois. NT 1001-P00 09 14 Pompes MICRO C 125-250-500-800 f 25/26...
