13.2 Travaux d'entretien sur les filtres

1
Le pictogramme sur le levier de commutation
indique le sens d'écoulement (voir fig. 5).
 Presser le levier de commutation (2) et le mettre dans la
position correspondante :
- Levier de commutation en position A : Le filtre 1 (F1) est
désactivé, et le filtre 2 (F2) est activé.
- Levier de commutation en position B : Le filtre 2 (F2) est
désactivé et le filtre 1 (F1) est activé
- Le levier de commutation indique le filtre désactivé.
- Levier de commutation en position C : Les deux filtres
(F1 et F2) sont traversés.
Sens du flux
Position de
la vanne

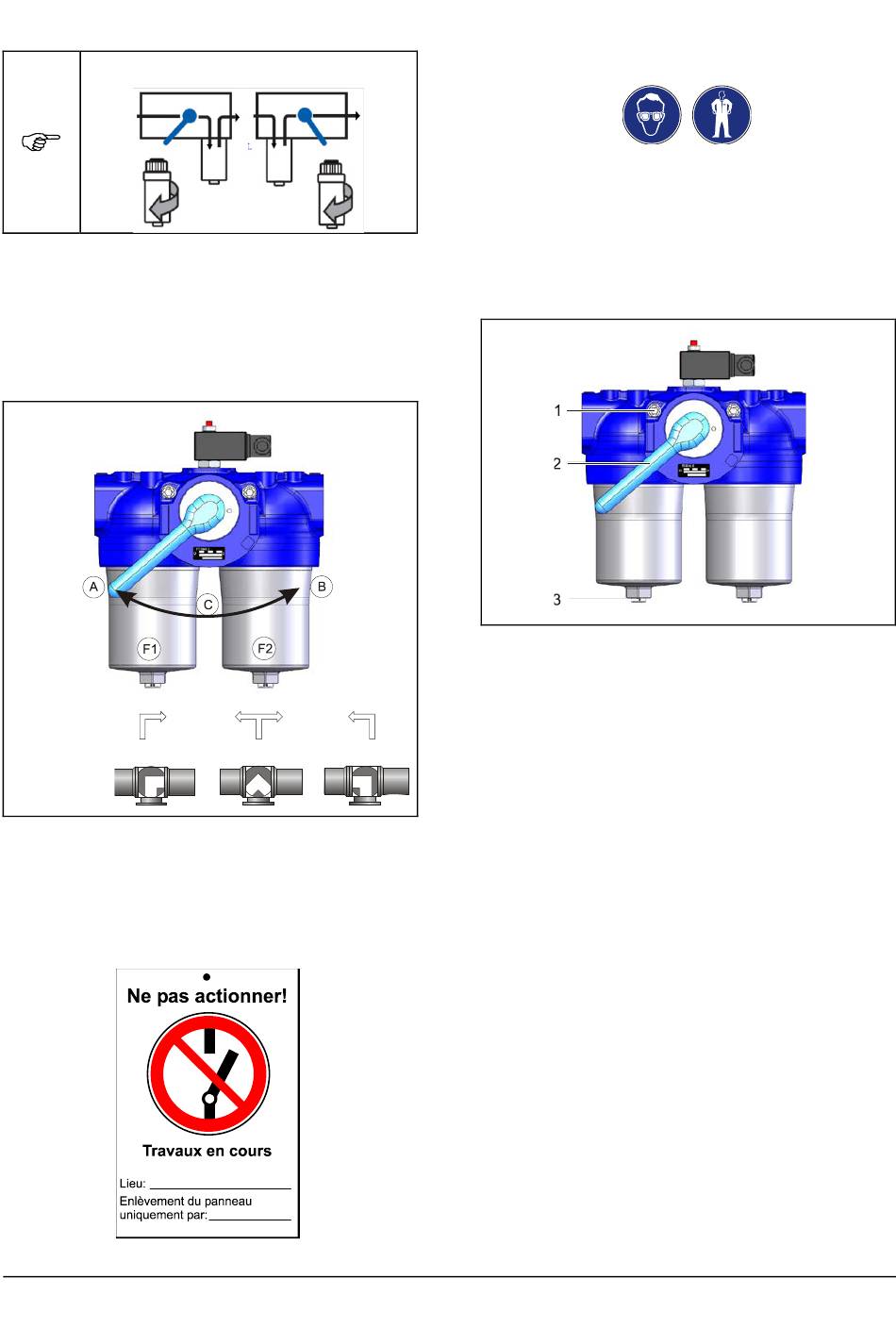

Fig. 5: Position du levier de commutation
 S'assurer que le levier de commutation (2) est mis à
fond en position et qu'il est correctement enclenché.
 Le côté de filtre concerné est désactivé.
 Verrouiller l'unité de commutation contre un
actionnement non autorisé.
Page 8
Traduction du mode d'emploi original avec notice d'assemblage Pi 210, Pi 2100, Filtration Group GmbH, 13.06.18, N° ident. 72350696, version 05
 Porter des équipements de protection en fonction du
potentiel de risques représenté par le produit de filtration
(p. ex. lunettes, masque respiratoire, vêtement de
protection, etc.).
2
 Placer une cuve ou un égouttoir sous le filtre.
 Desserrer la vis de purge (1) au moins 1 tour.
3
 Ouvrir la vis de vidange côté encrassement (3) (si
présente).
 Le filtre se vide.
Fig. 6: Vidange du filtre
4
 Procéder aux travaux d'entretien.
 Vérifier les joints de la vis de vidange et les remplacer,
le cas échéant (si présente).
5
 Visser la vis de vidange
(couple de serrage 30 à 35 Nm) (si présente).
6
 Presser le levier de commutation et le mettre en position
centrale.
 Lorsque le fluide s'écoule sans bulles à la sortie de
purge, serrer la vis de purge
(couple de serrage 12 Nm).
 Contrôler si le filtre est étanche.
7
 Mettre le levier de commutation à fond d'un côté et le
laisser s'enclencher, pour que le filtre en réparation ne
soit pas activé (tenir compte du pictogramme sur le
levier).
 Observer le filtre double à commutation.
Le fonctionnement normal est-il atteint ?
