12 Défauts
Défaut Cause possible
L'indicateur Démarrage à froid
d'entretien est
activé
Élément filtrant
encrassé
13

Maintenance

PRUDENCE !
Danger dû à des travaux non autorisés sur
l'appareil !
 Risque de blessures.
 Travaux de maintenance exclusivement réservés à un
personnel formé à cet effet.
13.1 Travaux de maintenance sur l'unité de
commutation
 Arrêter le filtre double à commutation.
 Verrouiller l'installation pour éviter un actionnement non
autorisé.
 Prendre des mesures de sécurité nécessaires
(vêtements de sécurité, lunettes de protection, etc.).
 Effectuer les opérations de maintenance.
 Remettre en marche le filtre double à commutation.
 Observer le filtre double à commutation.
Le fonctionnement normal est-il atteint ?
Page 8
Traduction du mode d'emploi original avec notice d'assemblage Pi 370/Pi 3700, Filtration Group GmbH, 28.06.20, N° ident. 72412144, version 06
Remède
Réinitialiser le
signal à
température de
service
Remplacement
de l'élément
filtrant

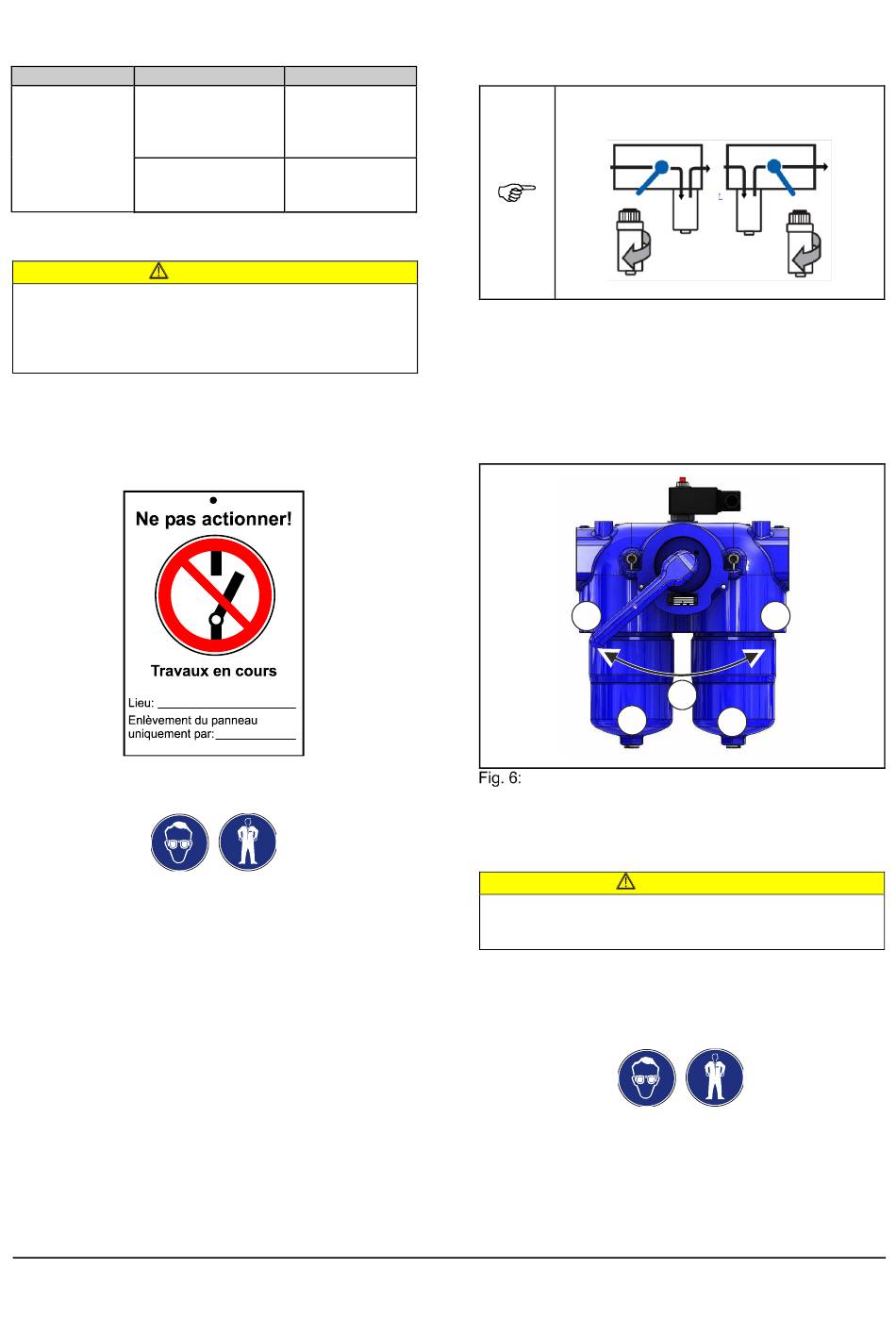

13.2 Travaux d'entretien sur le filtre double à
commutation
1
Le pictogramme sur le levier de commutation
indique le sens d'écoulement (cf. Fig. 5)
 Comprimer le levier de commutation (5) et le mettre
dans la position correspondante :
- Levier de commutation en position A : Le filtre 1 (F1) est
désactivé et le filtre 2 (F2) est activé.
- Levier de commutation en position B : Le filtre 2 (F2) est
désactivé et le filtre 1 (F1) est activé.
- Le levier de commutation indique le filtre désactivé.
- Levier de commutation en position C : Les deux filtres
(F1 et F2) sont traversés.
A
F1
Position du levier de commutation
 S'assurer que le levier de commutation (5) est basculé
jusqu'en butée et enclenché correctement.
 Le côté de filtre concerné est verrouillé.
PRUDENCE !
Danger dû à du fluide qui s'échappe !
 Ne pas actionner le levier de commutation pendant les
travaux de maintenance !
 Porter des équipements de protection en fonction du
potentiel de risques représenté par le produit de filtration
(p. ex. lunettes, masque respiratoire, vêtement de
protection, etc.).
2
 Placer une cuve ou un égouttoir sous le filtre.
 Ouvrir la vis de purge d'air (2) d'au moins 1 tour.
B
C
F2
