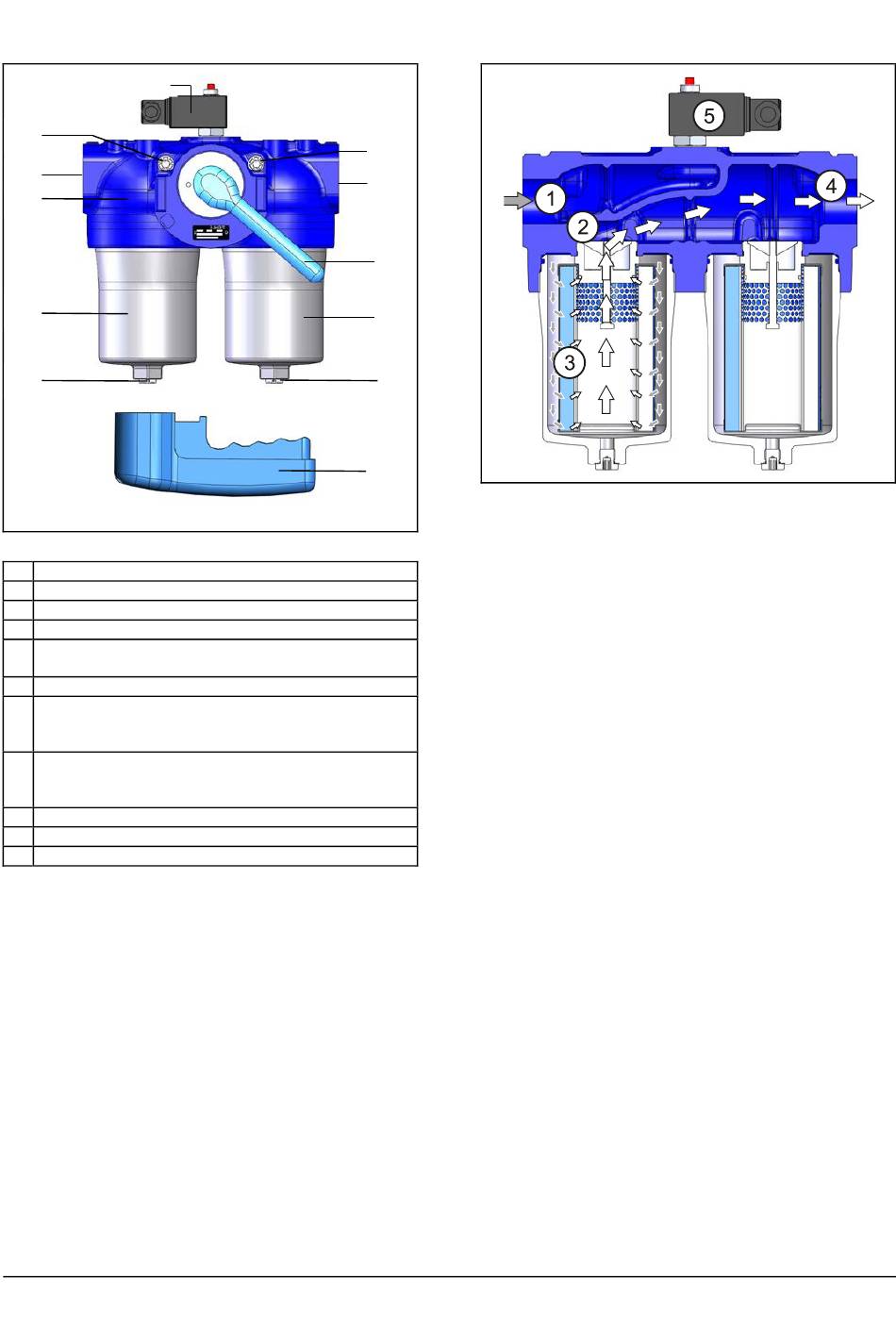

6.2 Composants principaux du filtre double à
commutation
1
2
3
4
6
7
Fig. 2:
Désignation des principaux composants
1
Indicateur d'entretien (option)
2
Vis de purge du filtre 1
3
Entrée
4
Tête de filtre
5
Levier à deux positions avec compensation de
pression intégrée et blocage
6
Cloche filtrante 1
7
Vis de vidange côté encrassement du filtre 1
(NG 400, 450 et 600 standard, toutes les autres en
option)
8
Vis de vidange côté encrassement du filtre 2
(NG 400, 450 et 600 standard, toutes les autres en
option)
9
Cloche filtrante 2
10 Sortie
11 Vis de purge du filtre 2
Traduction du mode d'emploi original avec notice d'assemblage Pi 210, Pi 2100, Filtration Group GmbH, 13.06.18, N° ident. 72350696, version 05
6.3 Principe de fonctionnement du filtre double
à commutation
11
10
10
5
9
8
5
Fig. 3:
1
Le fluide sale s'écoule dans l'entrée.
2
Selon la position du levier de commutation, le fluide arrive
à gauche ou à droite du filtre.
3
Le fluide traverse l'élément filtrant vers le côté propre.
4
Le filtrat quitte le filtre double à commutation par la sortie.
5
Quand une pression différentielle maximale est atteinte, la
commutation a lieu et les éléments filtrants doivent être
remplacés. Les éléments filtrants DRG peuvent être
nettoyés (cf. chapitre 13.6). Les autres éléments filtrants
doivent être changés et évacués de façon conforme.
Pour cela, le filtrage n'est pas interrompu.
Option
Avec un indicateur d'entretien, lorsqu'une pression
différentielle maximale est atteinte, cela est indiqué par un
signal.
Principe de fonctionnement
