Guide d'installation ECL Comfort 210 / 310, application A266

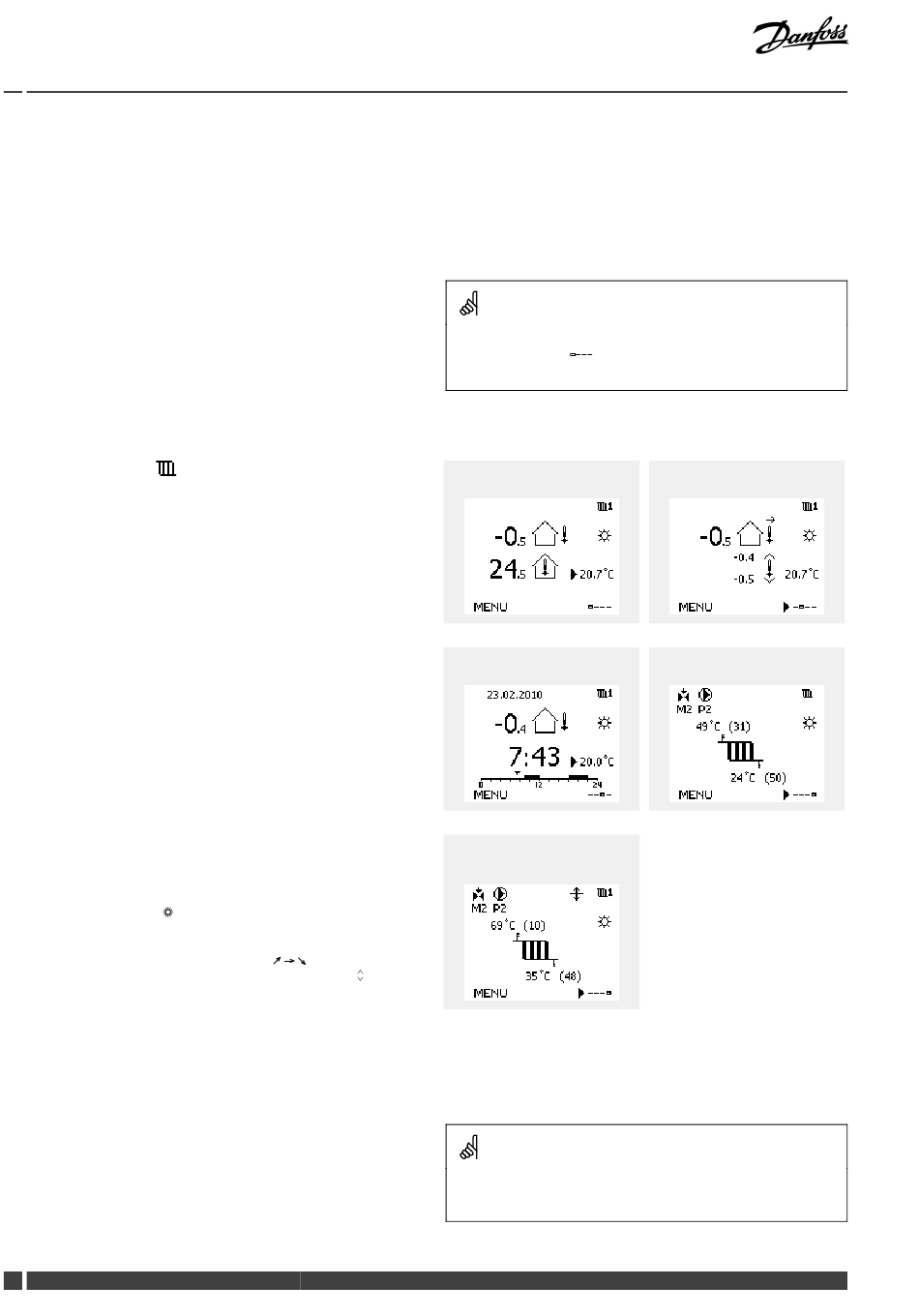

3.2 Écran du régulateur
Cette section décrit le fonctionnement général des régulateurs
ECL Comfort 210/310. Les écrans représentés sont des exemples
types, non liés à une application particulière. Ils peuvent être
différents des écrans affichés dans l'application de l'utilisateur.
Choisissez un écran favori
Votre écran favori est celui que vous avez choisi comme écran
par défaut. L'écran favori vous fournit un aperçu rapide des
températures ou unités que vous souhaitez en général surveiller.
Si le cadran n'est pas activé pendant 20 min, le régulateur revient à
votre écran favori.
Circuit de chauffage
L'écran d'aperçu 1 informe sur :
la température extérieure actuelle, le mode du régulateur,
la température ambiante actuelle, la température ambiante
souhaitée.
L'écran d'aperçu 2 informe sur :
la température extérieure actuelle, la tendance de la température
extérieure, le mode du régulateur, les températures extérieures
max. et min. depuis minuit ainsi que sur la température ambiante
souhaitée.
L'écran d'aperçu 3 informe sur :
la date, la température extérieure actuelle, le mode du régulateur,
l'heure et la température ambiante souhaitée. Il indique même le
programme confort du jour actuel.
L'écran d'aperçu 4 informe sur :
l'état des composants régulés, la température de départ actuelle,
(la température de départ souhaitée), le mode du régulateur, la
température de retour (valeur de limitation) et l'influence sur la
température de départ souhaitée.
Selon l'écran choisi, l'aperçu du circuit de chauffage vous informe
des éléments suivants :
• température extérieure actuelle (-0,5) ;
• mode du régulateur ( ) ;
• température ambiante actuelle (24,5) ;
• température ambiante souhaitée (20,7 °C) ;
• tendance de la température extérieure (
• températures extérieures min. et max. depuis minuit ( ) ;
• date (23.02.2010) ;
• heure (7:43) ;
• programme confort du jour actuel (0-12-24) ;
• état des composants régulés (M2, P2) ;
• T départ actuelle (49 °C), (T départ souhaitée (31)) ;
• température de retour (24 °C), (limitation de température (50)).
58 DEN-SMT/DK
Pour passer d'un écran à l'autre, tournez le bouton jusqu'à atteindre
le sélecteur d'écran (
et tournez le bouton pour sélectionner votre écran d'aperçu favori.
Appuyez à nouveau sur le bouton.
Écran d'aperçu 1 :
Écran d'aperçu 3 :
Exemple d'écran d'aperçu avec une
indication d'influence :
) ;
Il est important de régler la température ambiante désirée, même en
l'absence de raccordement d'une sonde de température ambiante
ou d'une commande à distance.
VI.KT.X3.04
) en bas à droite de l'écran. Appuyez sur
Écran d'aperçu 2 :
Écran d'aperçu 4 :
