2.3 Montage

2.3.1 Montage du régulateur ECL Comfort
Le régulateur ECL Comfort doit être monté à proximité de
l'installation afin d'en faciliter l'accès. Sélectionner l'une des
méthodes suivantes avec la même pièce de base (no. de
code 087H3220) :
• Montage mural
• Montage sur rail DIN (35 mm)
L'ECL Comfort 210 peut être monté sur la socle de l'ECL Comfort 310
(pour une future mise à niveau).
Les vis, les presse-étoupe PG et les chevilles ne sont pas fournis.

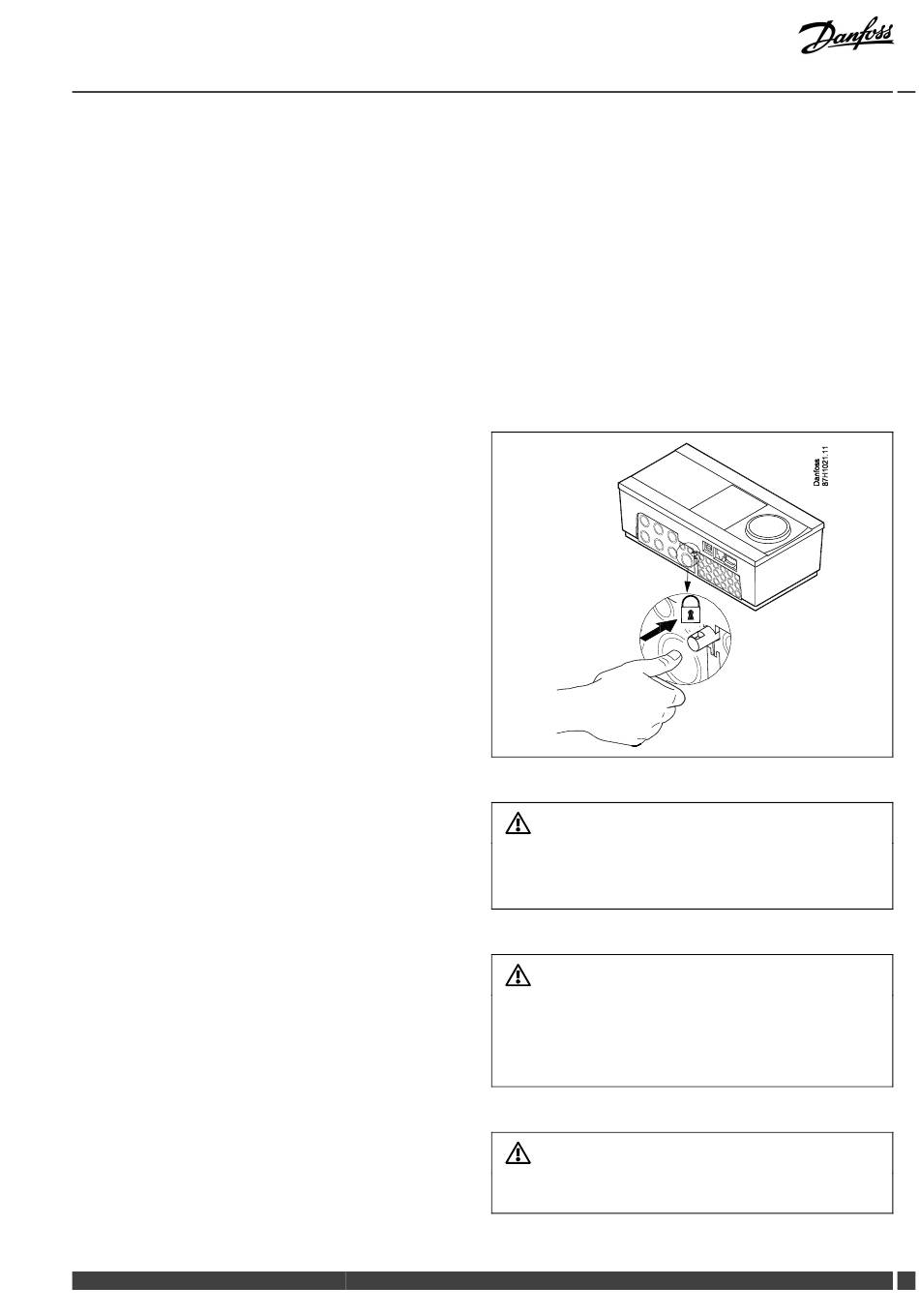

Verrouillage du régulateur ECL Comfort
Pour fixer le régulateur ECL Comfort à son socle, utilisez la goupille
d'arrêt.
Danfoss District Energy
Pour éviter tout risque de blessure ou d'endommager le régulateur, ce
dernier doit être convenablement verrouillé sur le socle. Pour ce faire,
appuyez sur la goupille d'arrêt située sur la base jusqu'à entendre un
clic ; le régulateur ne peut alors plus être retiré de son socle.
Si le régulateur n'est pas convenablement verrouillé sur le socle, le
régulateur peut se désolidariser de la base en fonctionnement. La
base dotées des terminaux et les connexions 230 Vca) peuvent être
endommagées. Pour éviter tout risque de blessure, assurez-vous
toujours que le régulateur est convenablement verrouillé sur son
socle. Si ce n'est pas le cas, le régulateur ne doit pas être utilisé !
Pour verrouiller ou déverrouiller le régulateur de son socle, il suffit
d'utiliser un tournevis comme levier.
