Guide d'utilisation ECL Comfort 210/296/310, application A217/A317
3.2 Écran du régulateur
Cette section décrit le fonctionnement général des régulateurs
ECL Comfort 210/296/310. Les écrans représentés sont des
exemples types, non liés à une application particulière. Ils peuvent
être différents des écrans affichés dans l'application de l'utilisateur.
Choisissez un écran favori
Votre écran favori est celui que vous avez choisi comme écran
par défaut. L'écran favori vous fournit un aperçu rapide des
températures ou unités que vous souhaitez en général surveiller.
Si le cadran n'est pas activé pendant 20 min, le régulateur revient à
votre écran favori.
Circuit ECS
L'écran d'aperçu 1 informe sur :
la température ECS actuelle, le mode du régulateur, la température
ECS souhaitée ainsi que sur le programme confort du jour actuel.
L'écran d'aperçu 2 informe sur :
l'état des composants régulés, la température ECS actuelle, (la
température ECS souhaitée), le mode du régulateur, la température
de retour (valeur de limitation) et l'influence sur la température
ECS souhaitée.
Selon l'écran choisi, l'aperçu du circuit ECS vous informe des
éléments suivants :
• température ECS actuelle (50.3) ;
• mode du régulateur ( ) ;
• température ECS souhaitée (50 °C) ;
• programme confort du jour actuel (0-12-24) ;
• état des composants régulés (M1, P1) ;
• température ECS actuelle (50 °C), (température ECS souhaitée
(50)) ;
• température de retour (- - °C), (limitation de température (30)).
Réglage de la température souhaitée
Selon le circuit et le mode choisis, il est possible d'entrer tous les
paramètres quotidiens directement à partir des écrans d'aperçu
(voir également la page suivante concernant les symboles).
42 | © Danfoss | 2021.04
Pour passer d'un écran à l'autre, tournez le bouton jusqu'à atteindre
le sélecteur d'écran ( ) en bas à droite de l'écran. Appuyez sur
et tournez le bouton pour sélectionner votre écran d'aperçu favori.
Appuyez à nouveau sur le bouton.

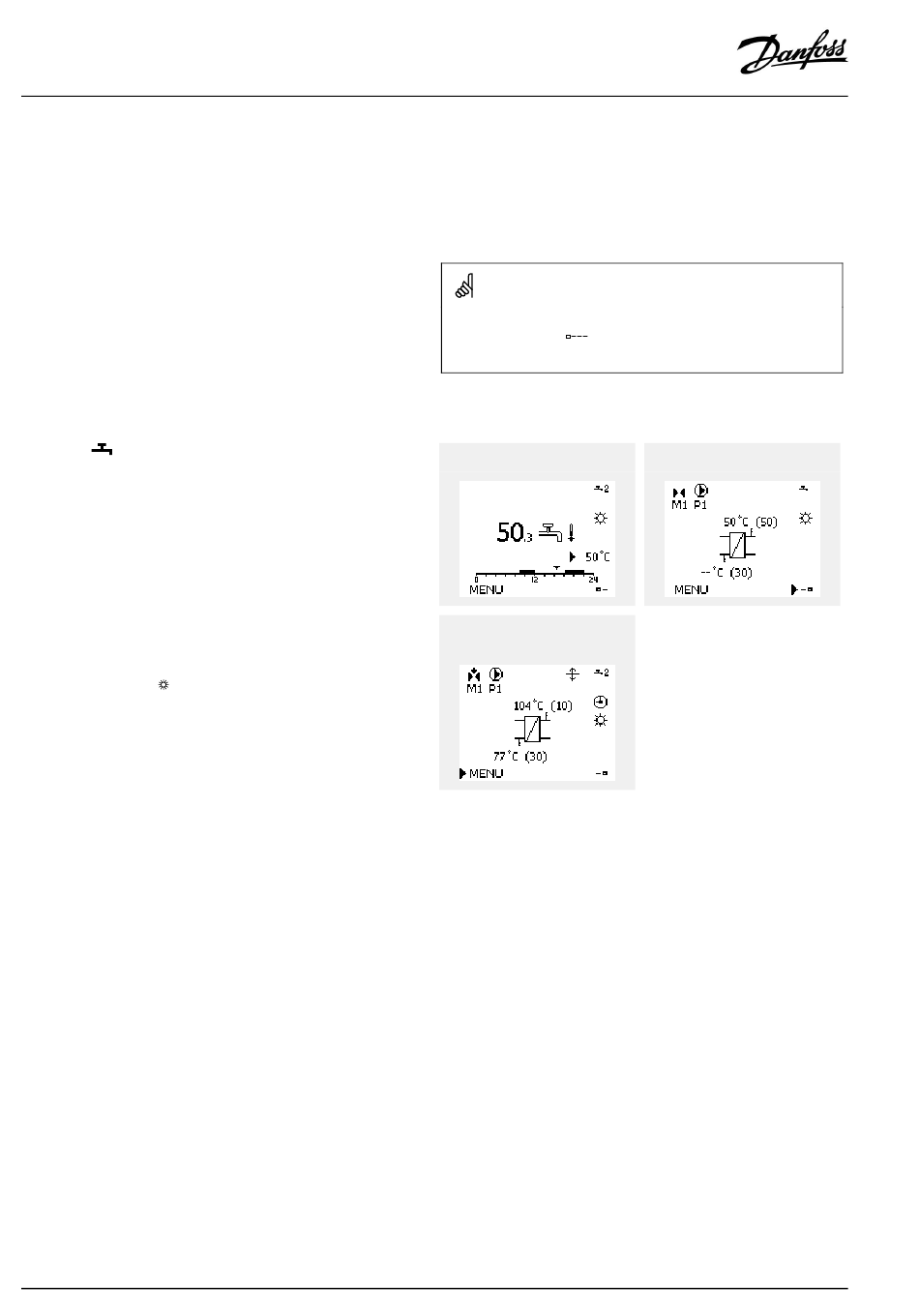

Écran d'aperçu 1 :
Exemple d'écran d'aperçu avec une
indication d'influence :
Écran d'aperçu 2 :
AQ055186460331fr-000501
