Guide d'installation ECL Comfort 210 / 310, application A266
Fonctions du mode de dérogation :
Les réglages suivants décrivent la fonction générale des gammes
ECL Comfort 210/310. Les modes expliqués sont des exemples
types, non liés à une application particulière. Ils peuvent être
différents des modes de dérogation dans votre application.
MENU > Réglages > Application
Entrée externe (dérogation externe)
Circuit
Tous
Permet de choisir l'entrée pour « Entrée externe » (dérogation externe). Un
sélecteur permet d'effectuer une dérogation sur le régulateur vers le mode
Confort, Économie, Protection antigel ou Température constante.
* Voir l'annexe « Vue d'ensemble des ID de paramètres »
OFF : Aucune entrée n'a été sélectionnée pour dérogation
externe.
S1 ... S16 : Entrée sélectionnée pour dérogation externe.
Si S1 ... S6 est choisie en tant qu'entrée de dérogation, le sélecteur
de dérogation doit être doté de contacts plaqués or.
Si S7 ... S16 est choisie en tant qu'entrée de dérogation, le sélecteur
de dérogation peut être un contact standard.
Voir les schémas pour des exemples de connexion de sélecteur de
dérogation et de relais de dérogation vers l'entrée S8.
Danfoss District Energy
1x141
Plage de réglage Réglages usine
*

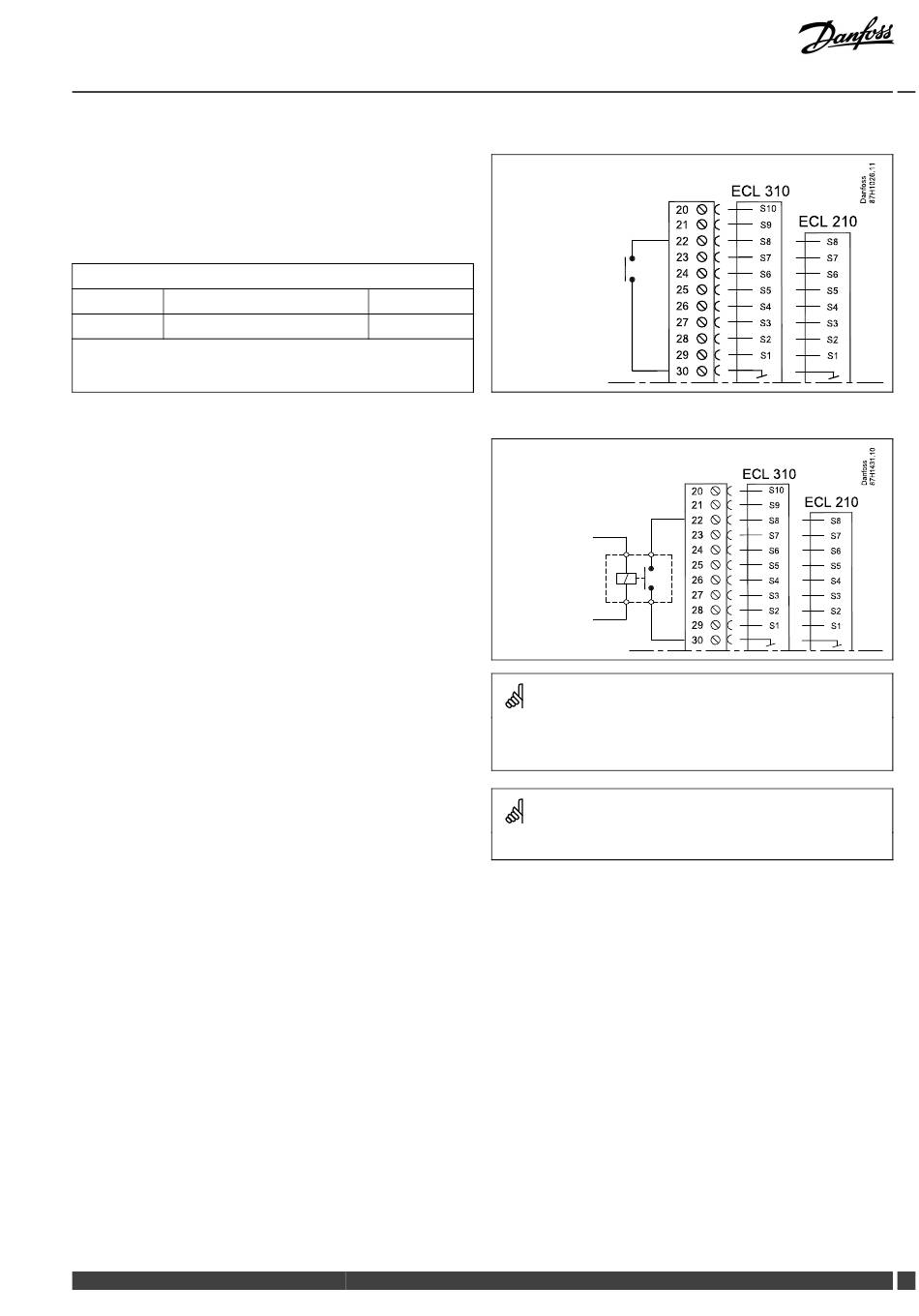

Exemple : Connexion d'un sélecteur de dérogation
*
Exemple : Connexion d'un relais de dérogation
Choisir uniquement une entrée inutilisée pour la dérogation. Si une
entrée déjà utilisée est utilisée pour la dérogation, la fonctionnalité de
cette entrée est également négligée.
Voir également « Mode ext. ».
