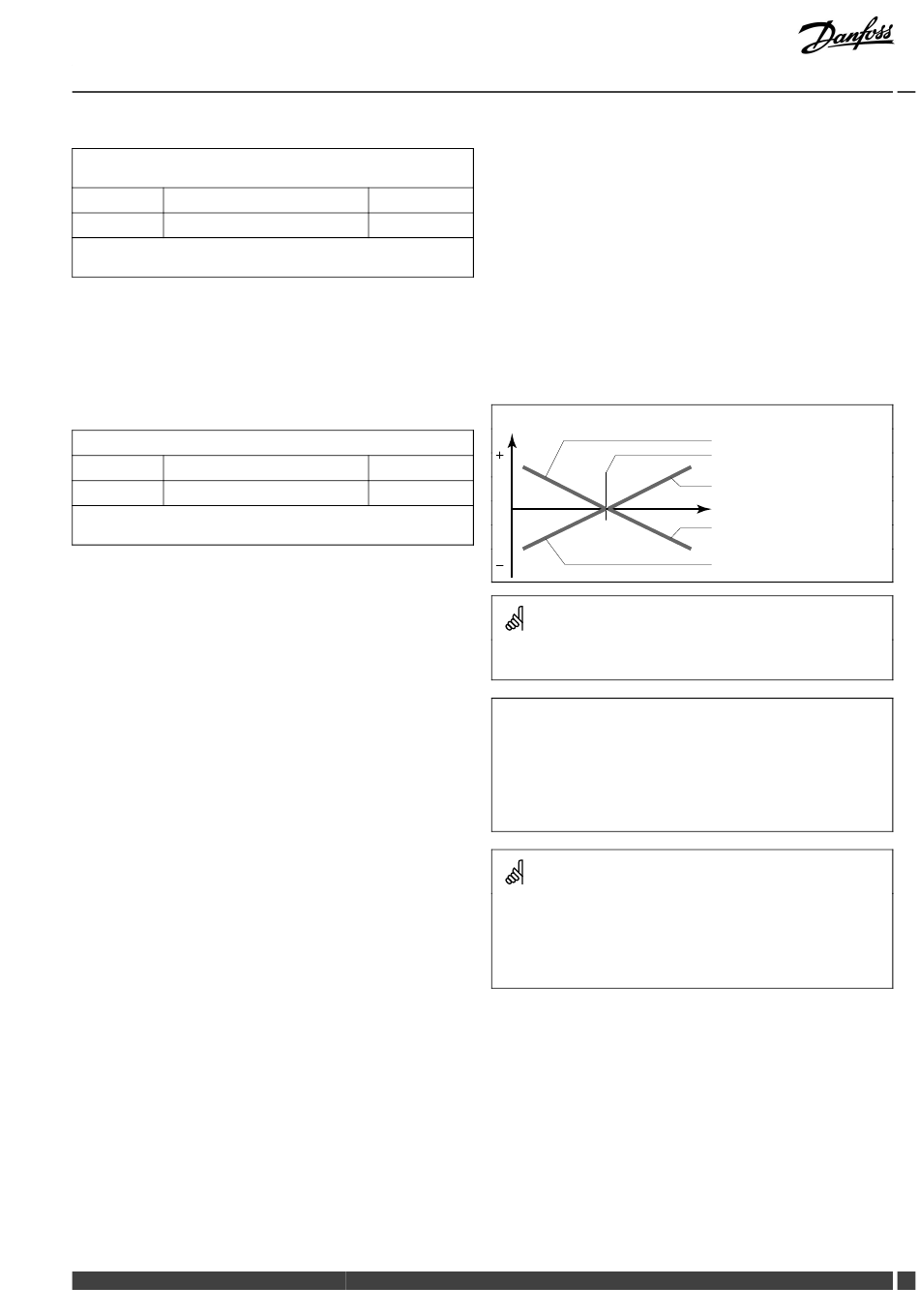

Guide d'installation ECL Comfort 210 / 310, application A266
MENU > Réglages > T limite retour
Limite haute Y2 (limitation de temp. retour, limitation
haute, axe Y)
Circuit
Tous
Règle la limitation de température de retour relative à la température
extérieure définie dans « Limite basse X2 ».
* Voir l'annexe « Vue d'ensemble des ID de paramètres »
La coordonnée X correspondante est définie dans « Limite basse
X2 ».
MENU > Réglages > T limite retour
Gain max. (limitation de temp. retour -gain max.)
Circuit
Tous
Permet de déterminer l'influence sur la température de départ souhaitée en
cas de température de retour supérieure à la limitation calculée.
* Voir l'annexe « Vue d'ensemble des ID de paramètres »
Gain supérieur à 0 :
La température de départ souhaitée est augmentée lorsque la
température de retour est supérieure à la limitation calculée.
Gain inférieur à 0 :
La température de départ souhaitée est réduite lorsque la
température de retour est supérieure à la limitation calculée.
Danfoss District Energy
1x034
Plage de réglage Réglages usine
*
1x035
Plage de réglage Réglages usine
*
*
Gain
*
Si le facteur de « Gain » est trop élevé et/ou le « Temps d'adapt. » trop
bas, il existe un risque de régulation instable.
Exemple
La T limite retour est active au-delà de 50 °C.
Le facteur de gain est défini sur -2.0.
La température de retour actuelle est de 2 °C au-dessus de la
température demandée.
Résultat :
La température de départ souhaitée est corrigée de : -2.0 x 2 = -4.0
degrés.
Normalement, ce réglage est inférieur à 0 dans les systèmes de
chauffage centralisé afin d'éviter une température de retour trop
élevée.
En général, ce réglage est égal à 0 dans les systèmes à ballon ECS, car
ils acceptent une température de retour plus élevée (voir également
« Gain min. »).
VI.KT.X3.04
« Gain min. » > 0
« Limitation »
« Gain max. » > 0
Température de retour
« Gain max. » < 0
« Gain min. » < 0
DEN-SMT/DK 81
