Guide d'installation ECL Comfort 210 / 310, application A266

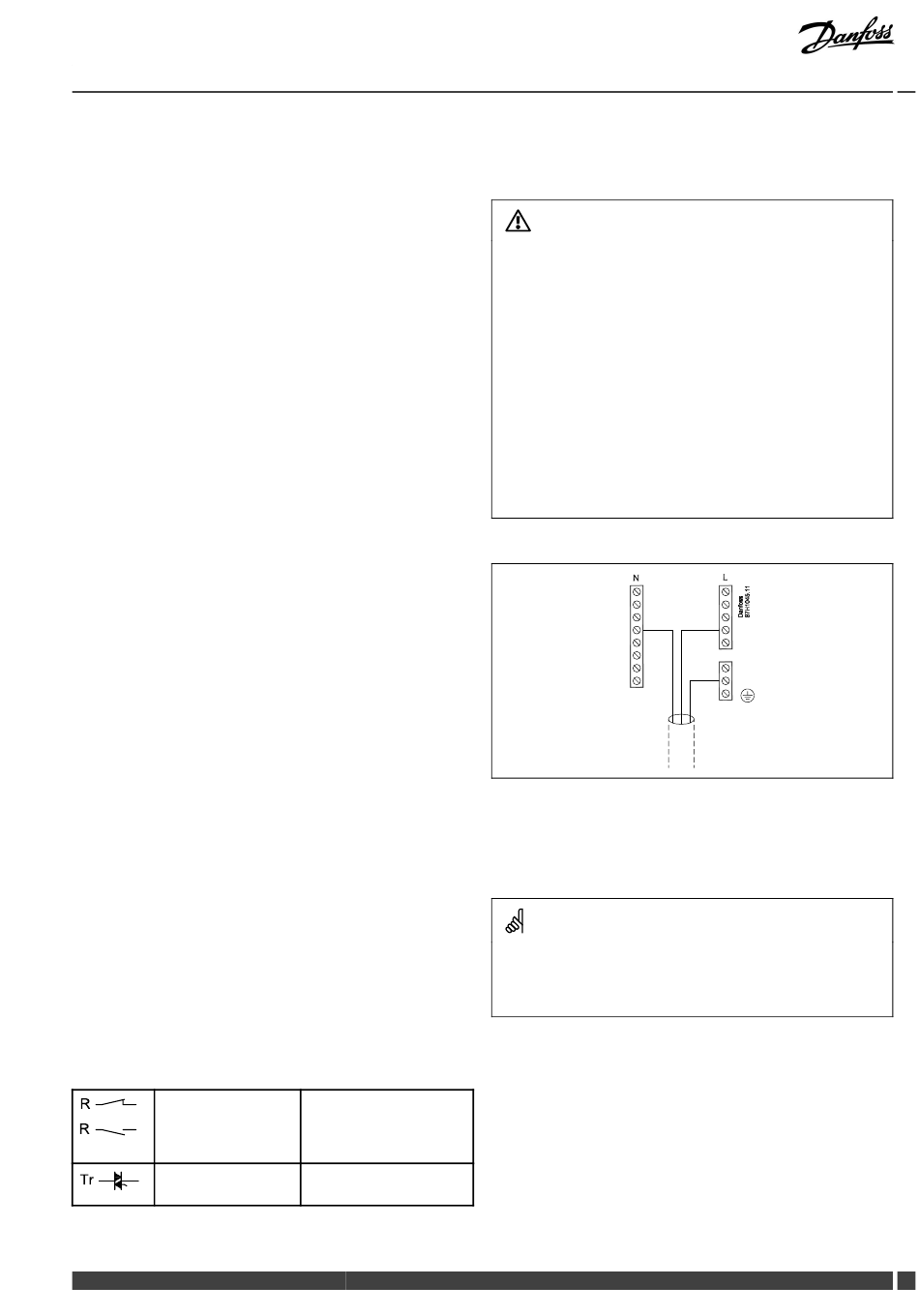

2.5 Raccordements électriques
2.5.1 Raccordements électriques 230 Vca
La borne de terre commune est utilisée pour les composants
concernés (pompes, vannes de régulation motorisées).
Voir également le Guide de montage (fourni avec la clé
d'application) pour les connexions spécifiques à l'application.
Charge nominales maximales :
Bornes de relais
Bornes Triac (= relais
électronique)
Danfoss District Energy
4 (2) A/230 Vca
(4 A pour la charge
ohmique, 2 A pour la
charge inductive)
0.2 A/230 Vca
VI.KT.X3.04
Consigne de sécurité
Le montage, la mise en marche et les opérations de maintenance
doivent uniquement être effectués par des personnes habilitées et
qualifiées.
Les législations locales doivent être respectées. Cela comprend
également la taille et l'isolation des câbles (type renforcé).
Un fusible de l'installation de l'ECL Comfort est généralement de 10 A
max.
La plage de température ambiante pour l'ECL Comfort en
fonctionnement est
0-55 °C. Le dépassement de cette plage de température peut entraîner
un dysfonctionnement.
L'installation doit être évitée s'il existe un risque de condensation
(rosée).
Section de câble : 0.5 à 1.5 mm²
De mauvais raccordements sont susceptibles d'endommager les
sorties électroniques.
Deux câbles de 1.5 mm² max. peuvent être insérés dans chaque borne.
DEN-SMT/DK 21
