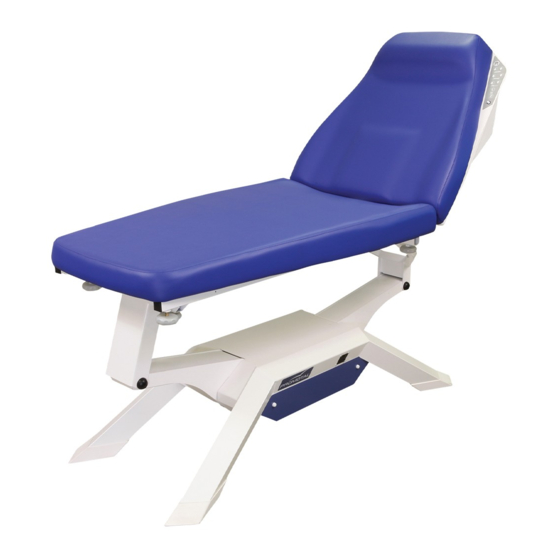

- Page 1 Manuel d’utilisation Modèle présenté : 3055-20 Divan à hauteur variable électrique 3055-20...
-
Page 2: Identification Produit Du Propriétaire
Manuel d’utilisation sont jugées exactes au moment 22, rue de Saint-Denis de Gastines de l’impression. B.P. 26 - 53500 ERNÉE Cedex Promotal se réserve cependant le droit de modifier sans FRANCE préavis ses modèles et ses procédures ou de les rendre caducs. Tél. : +33 (0)2 43 05 12 70 Avant toute commande, nous conseillons à... -
Page 3: Table Des Matières
Sommaire Informations importantes Symboles de sécurité Partie appliquée Alimentation électrique Interférences électromagnétiques Précaution de déballage Dispositif médical livré sur palette bois Conditions de stockage Conditions d’utilisation Déballage et Installation Étapes par étapes Vérification Protocole de nettoyage Avertissement Nettoyage / Désinfection Avertissement : Notice d’utilisation –... - Page 4 (référence 2536) Réglage des appui-bras La paire d’étriers (référence 850) Mise en place des étriers La paire d’appui-jambes (référence 840) Mise en place des appuis-jambes Paire de housses pour appui-jambes Porte sérum 2 crochets (référence 985-01) Mise en place du porte-sérum Porte sérum 2 crochets (référence 2985-01) Mise en place du porte-sérum...
- Page 5 Options Accumulateur (référence 3092-01) Chargement de l’accumulateur Symboles de sécurité de l’accumulateur Caractéristiques techniques de l’accumulateur Coupe circuit (référence 3058-01) Utilisation du coupe circuit Enrouleur pour câble électrique (référence 3032-01) Prises secteur additionnelle (référence 30400-01) Utilisation de la prise secteur additionnelle Borne d’équipotentialité...
-
Page 6: Informations Importantes
Informations importantes Symboles de sécurité Signal d’avertissement Les informations marquées avec ce symbole doivent impérativement être lues et strictement respectées ! Remarque Attire l’attention sur une procédure, une pratique ou une situation. Nombre maximum de Orientation correcte Limitation d’humidité palettes empilées pour transport Limitation de pression Limite de température... -
Page 7: Partie Appliquée
équipé d’une terre de protection. Interférences électromagnétiques Ce dispositif médical Promotal a été conçu et construit de façon à minimiser les interférences électromagnétiques avec les autres appareils. Si des interférences sont néanmoins constatées, il est nécessaire de sortir de la pièce l’appareil provoquant l’interférence et/ou de brancher l’appareil sur un circuit isolé. -
Page 8: Précaution De Déballage
Précaution de déballage Dispositif médical livré sur palette bois Le dispositif médical positionné sur une palette en bois peut aisément être déplacé à l’aide d’un chariot élévateur, sous réserve d’une utilisation correcte de celui-ci. Avant tout déplacement, s’assurer du bon positionnement du chariot par rapport à... -
Page 9: Vérification
(si DM electrique) et le Guide d’utilisation. Remarque : Représentant CE autorisé Au sein de l’Union Européenne, tous les problèmes, plaintes ou questions doivent être adressés au représentant CE autorisé de Promotal indiqué ci-dessous : Promotal 22, rue de Saint-Denis de Gastines 53500 Ernée, FRANCE Téléphone : + 33 (0)2 430 517 76... -
Page 10: Protocole De Nettoyage
En Toute modification du DM sans autorisation écrite du fabricant est interdite. Attention Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Attention Ce dispositif médical n’’est pas destiné à être nettoyé dans un tunnel de lavage. -
Page 11: Notice D'utilisation - Iquest
Notice d’utilisation – iQuest Destination prévue Ce dispositif médical est prévu pour être utilisé uniquement dans un local professionnel : • Cabinet médical • Établissement de soins Ce dispositif médical ne doit pas être installé dans un local à usage domestique. Ce dispositif médical est destiné... -
Page 12: Raccordement Électrique
Notice d’utilisation – iQuest Raccordement électrique Ce dispositif médical doit être raccordé au secteur. • Raccordement à l’alimentation : 100 V ou 240 V (selon les pays) • Fréquence : 50/60 Hz • Classe de protection : Appareil de classe 1 / type B •... -
Page 13: Sécurité
Sécurité Attention Pour des raisons de dysfonctionnement et de sécurité, aucun objet ne doit se trouver sous l’assise ou entre les structures en mouvement du divan. Attention câble d’alimentation dispositif médical peut représenter un obstacle et être à l’origine d’une chute. Ne pas oublier sa présence lors de tout déplacement autour de l’appareil une fois celui-ci relié... - Page 14 Sécurité Nota sécurité Avant de commander la descente du dispositif médical, s’assurer qu’aucun objet ou autre obstacle ne se trouve entre les parties en mouvement et le sol. Nota sécurité Lors de l’utilisation des rappels de positions, les mouvements peuvent être interrompus par simple appui sur l’une des commandes du divan ou en dernier ressort en débranchant la fiche d’alimentation secteur.
-
Page 15: Utilisation De La Commande Individuelle
Utilisation de la commande individuelle Commande manuelle Présentation Nota sécurité Lors du rappel de positions programmées (accueil, QE1, QE2), ne pas laisser le patient installé sans surveillance sur le divan. Position d’accueil Position standard d’installation et de sortie du divan (H : 47cm) Sur une pression (Impulsion) NB : Cette position n’est pas... -
Page 16: Réglage De La Hauteur De La Table
Utilisation de la commande individuelle Réglage de la hauteur de la table La position ci-dessous est obtenue par appui maintenu sur la commande manuelle. Monter Descendre Réglage de l’inclinaison de l’assise La position ci-dessous est obtenue par appui maintenu sur la commande manuelle. Monter Descendre Manuel d’utilisation... -
Page 17: Réglage De L'inclinaison Du Dossier
Réglage de l’inclinaison du dossier La position ci-dessous est obtenue par appui maintenu sur la commande manuelle. Monter Descendre Position QE1 et QE2 Les touches QE1 et QE2 sont paramétrées en usine. Celles-ci sont modifiables. Pour enregistrer une nouvelle position sur la touche QE1 ou QE2, il surffit d’amener le divan à... -
Page 18: Position D'accueil
Utilisation de la commande individuelle Position d’accueil Le rappel de la position se fait par 1 impulsion sur la touche NB : Cette position n’est pas modifiable. Position d’accueil Mise sur roulettes (Standard pour modèle 3050-50) Nota sécurité Le rappel de la position se fait par pression Débrancher le cordon d’alimentation maintenue sur la touche avant tout déplacement du DM. -
Page 19: Utilisation Du Divan
Utilisation du divan Rouleau papier Installation du porte rouleau Mise en place du rouleau papier Attention bien suivre les indications fournies pour obtenir une plus Dérouler le papier sur les selleries avant que le grande longévité du matériel. patient ne s’installe sur le divan. Manuel d’utilisation... -
Page 20: Accessoires
Accessoires Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Étaux (référence 166) Mise en place des étaux Enlever le bouchon (B) si nécessaire du tube carré. Desserrer les volants (V) et mettre en place la paire d’étaux (référence 166 (E)) dans les tubes carrés. -
Page 21: La Paire D'étriers
La paire d’étriers (référence 850) Mise en place des étriers S’assurer du bon serrage avant Attention chaque utilisation Le montage de ces accessoires nécessite l’emploi des étaux. (réf. : 166) La paire d’appui-jambes (référence 840) Mise en place des appuis-jambes Attention Le montage de ces accessoires nécessite l’emploi des étaux. -
Page 22: Porte Sérum 2 Crochets
Accessoires Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Porte sérum 2 crochets (référence 985-01) Attention Le montage de cet accessoire Mise en place du porte-sérum nécessite l’emploi des étaux. (réf. : 166) S’assurer du bon serrage avant chaque utilisation Porte sérum 2 crochets... -
Page 23: L'appui-Tête
L’appui-tête (référence 11679-01) Montage de l’appui-tête Mise en position Insérer le passant de l’appui-tête dans la platine qui est fixée au dossier. Réglage Le réglage se fait par simple pression sur l’appui-tête lorsque l’on veut le descendre (D), ou en tirant sur le passant lorsque l’ont veut le remonter (R). -
Page 24: Porte Rouleau Réglable
Accessoires Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Porte rouleau réglable (référence 2056-02) Installation du porte rouleau M6x25 (x 2) Clé Allen n°4 Manuel d’utilisation... -
Page 25: Mise En Place Du Rouleau Papier
Mise en place du rouleau papier Le rouleau papier se positionne sur un axe mobile avec à chacune de ses extrémités un système de crochet réglable. 1. Dévisser les volants de serrage (VS). 2. Retirer légèrement le (PR). 3. Insérer le rouleau papier. Dérouler le papier sur les selleries avant que le patient ne s’installe sur le divan. -
Page 26: Étau
Accessoires Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Étau (référence 878-12) Attention Le montage de cet accessoire nécessite l’emploi rails (référence 30878-65 P ou T, 30878- 75 P ou T, 30878-85 P ou T) Compatible avec les accessoires : S’assurer du bon serrage avant... -
Page 27: Protection Crystal Coté Tête
Protection Crystal coté tête (référence 3056-02) Tournevis cruciforme Mise en place de la protection 1. Fixer les boutons pressions à l’emplacement prévu à l’arrière de la têtière. 2. Clipser les boutons pressions. 3. Positionner la protection sur la sellerie au niveau de la tête. -
Page 28: Pédale De Commande
Accessoires Seule l’utilisation d’accessoires prévus et fournis pour ce DM par Promotal est autorisée. Pédale de commande Présentation Nota sécurité Lors du rappel de positions programmées (accueil et QE1, QE2), ne pas laisser le patient installé sans surveillance sur le divan. -
Page 29: Mise En Place De La Commande
Mise en place de la commande Manuel d’utilisation... -
Page 30: Options
Options Accumulateur (référence 3092-01) (Intégré au système d’alimentation du divan) Nota : le divan peut aussi bien fonctionner en “mode ACCU.” ou en “mode Secteur” . Chargement de l’accumulateur Il est recommandé, avant la 1ère utilisation du fauteuil, de laisser celui-ci alimenté au secteur pendant 24 heures pour que l’accumulateur se charge correctement. -
Page 31: Coupe Circuit
Coupe circuit (référence 3058-01) Utilisation du coupe circuit Retirer la clé pour immobiliser totalement le divan. Réintroduire la clé afin de pouvoir réutiliser le divan. Enrouleur pour câble électrique (référence 3032-01) Sortir le câble Ranger le câble Manuel d’utilisation... -
Page 32: Prises Secteur Additionnelle
Options Prises secteur additionnelle (référence 30400-01) Disponible uniquement en standard EU & UK Nota sécurité En connectant un dispositif médical sur la prise secteur additionnelle, l’ensemble devient un système électromédical au sens de la norme EN 60601-1. Il appartient à l’utilisateur de s’assurer de la conformité du système EM à la norme EN 60601-1 (article 16) Utilisation de la prise secteur additionnelle •... -
Page 33: Borne D'équipotentialité
Borne d’équipotentialité (référence 2059-01) Ce dispositif médical est de classe électrique 1. Il doit être raccordé uniquement à un réseau d’alimentation équipé d’une terre de protection. Remarque borne d’équipotentialité permet connexion d’un conducteur d’équipotentialité afin de mettre les différents éléments d’un système electromédical à... -
Page 34: Notes
Notes Manuel d’utilisation... - Page 35 Notes Manuel d’utilisation...
-
Page 36: Durée De Vie Du Dispositif Médical
• La sellerie. • Les vérins électriques. Promotal préconise de procéder au remplacement de ces pièces d’usure au bout de 5 ans d’utilisation au maximum. Pour toute intervention, contacter votre revendeur habituel, en indiquant le N° de série du dispositif. -
Page 37: Carnet D'entretien
Carnet d’entretien Manuel d’utilisation... -
Page 38: Renseignement Sur La Garantie
à la date de facturation. Engagements Promotal s’engage à remplacer les pièces défectueuses qui lui sont retournées au cours de la période applicable de la garantie, et qui, après examen par Promotal, s’avèrent défectueuses. Le distributeur de Promotal est responsable du service après vente pendant et après la période de garantie. -
Page 39: Déclaration De Conformité Ue
Déclaration de conformité UE Nous, Promotal 22, rue de Saint-Denis de Gastines 53500 Ernée – France SRN : FR-MF-000001666 déclarons, sous notre seule responsabilité, que le dispositif médical électrique suivant : Dénomination commerciale : iQuest 3055-20 Description : Divan d’examen électrique... - Page 40 PROMOTAL - FRANCE www.promotal.com DIC3055-20_2121FR...
