Inbedrijfstelling

Gegevens voor de instelling,
Instelling van de branderkop
Vermogen
van de
Type
brander
kW
450
EK05B.70
550
L-Z
700
600
EK05B.100
700
L-Z
1000
De hier vermelde gegevens gelden als
basisinstelling. De fabrieksinstellingen
zijn met een volle lijn omrand. In
normale gevallen kan de brander met
die instellingen in gebruik worden
genomen.
24
Sproeier Danfoss
Stookolie
Gph 45°B oder 60°B
debiet
1e trap 2e trap
kg/h
38 5
46 6
59 7.5
51 6.5
59 7.5
84 11
Controleer in ieder geval zorgvuldig de
instelwaarden. Het is mogelijk dat
correcties voor de specifieke installatie
nodig zijn.

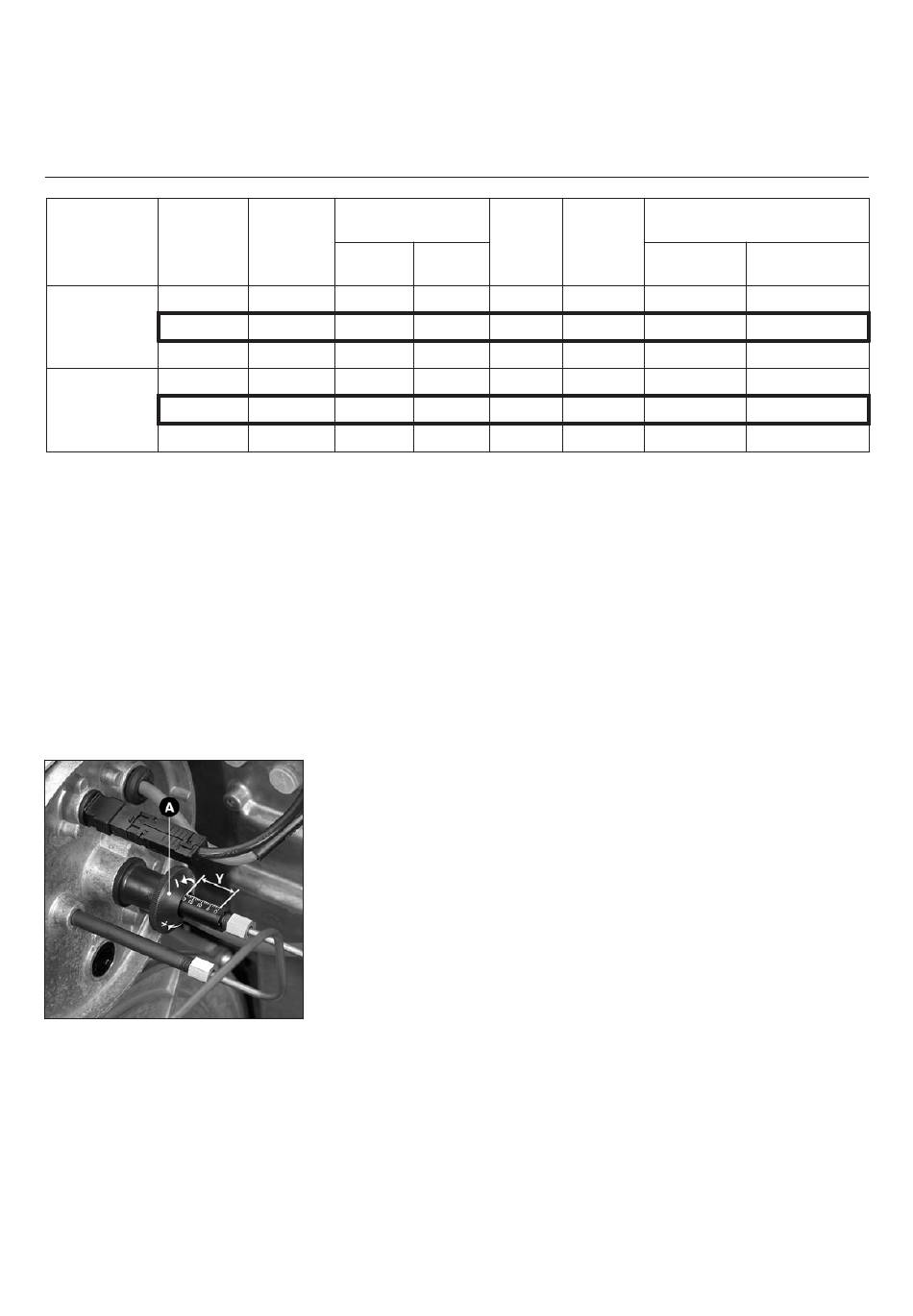

Instelling van de branderkop
De instelling in de lengterichting van de
sproeierlijn met het diafragma kan in
bovenstaande tabel worden gevonden.
Hierbij moet de maat Y met knop A
worden bijgesteld naargelang van het
brandervermogen.
Ook kunnen hierdoor het startgedrag,
pulseerverschijnselen en de
verbrandingswaarden worden beïnvloed.
Bij vermindering van de Y-maat op de
gegradueerde schaal, verhoogt de
CO2-waarde, maar het gedrag bij het
starten (ontsteken) wordt harder.
De instelling van de luchtklep moet met
het brandervermogen overeenstemmen.
05/2005 - Art. Nr. 13 018 101A
Pomp- Vlamhaher
druck Y-maat
bar
mm
3.75 13 5
5 13 20
6.5 13 30
5.5 13 10
6.5 13 20
11 11,5 40
Goede verbrandingswaarden kunnen
worden bereikt met gebruik van
sproeiers Danfoss 45°B of 60°B (door
de fabriek aanbevolen).
Afstelling van de luchtklep (°)
Lage belasting Volledige belasting
Nok IV Nok I
19 38
20 50
28 60
16 50
20 58
34 90
