MISE EN SERVICE ET CABLAGE
5.1 Installation
Le lieu de montage doit être choisi en fonction d'une utilisation facile et sans danger pour l'opérateur.
Vérifier que la stabilité mécanique soit suffisante. Afin de faciliter l'accès et la bonne lisibilité des
affichages, la manette du carter peut être utilisée comme support. Le réglage de la bonne position
se fait en dévissant les fixations des deux cotés de la manette et de les revisser après réglage.
5.2 Raccordement au réseau
Avant de cabler l'appareil, s'assurer que le disjoncteur général soit en position OFF « 0 ». Ici,
toutes les phases sont déconnectées du réseau électrique. Avant toute intervention à l'unité
même ou à un dispositif de chauffage connecté à ce dernier, l'appareil doit impérativement
être protégé contre une remise en service involontaire. Ceci est obtenu en retirant le cable de
raccordement et en le protégeant contre la remise en contact. Après avoir terminé le cablage,
mettre en service le système en commutant le disjoncteur général en position ON « 1 ».

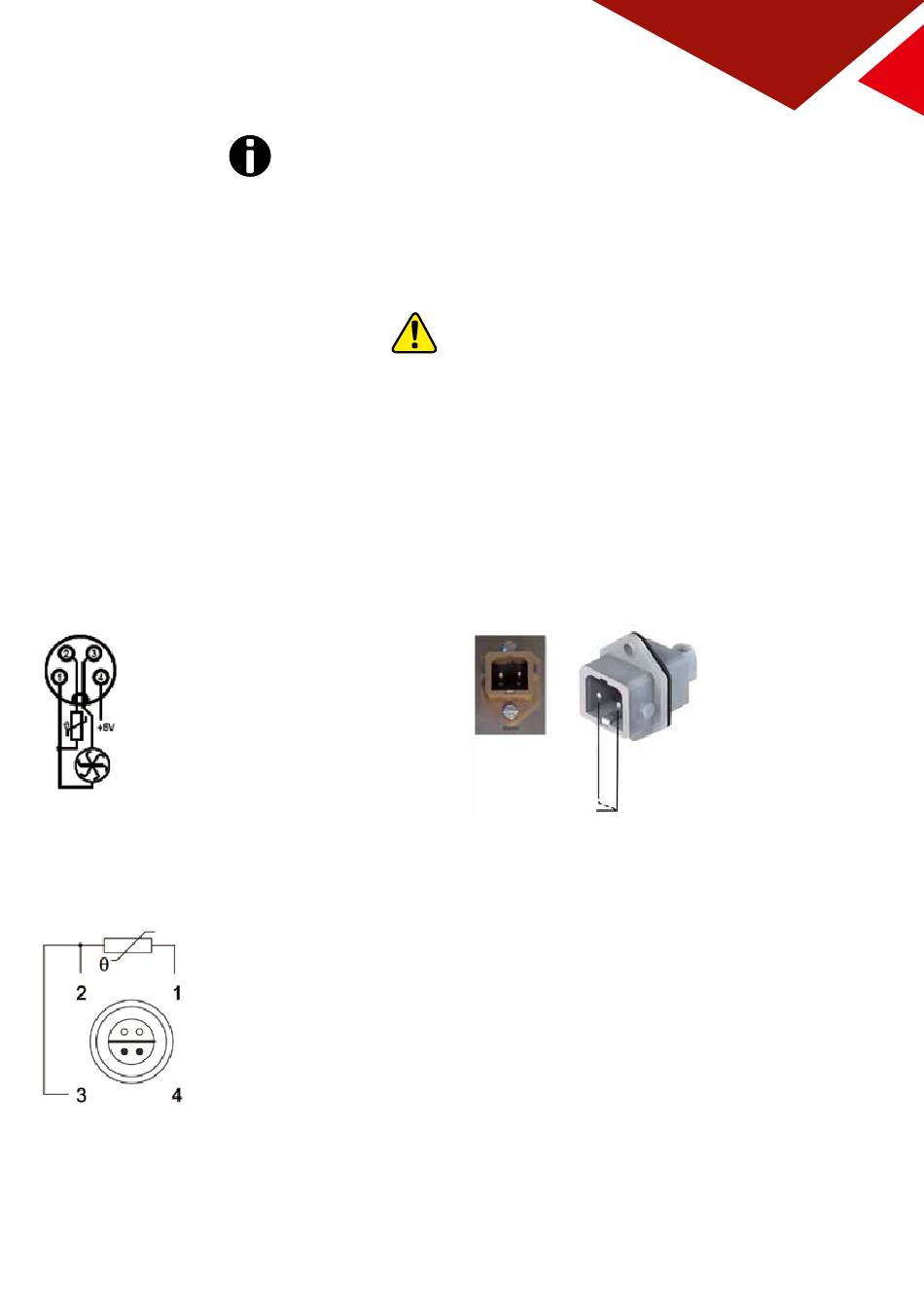

5.3 Raccordement des accessoires
Affectation de broche du débitmètre avec
sonde de température intégrée
Affectation de broche du capteur de
temperature auxiliaire (alternatif) Pt100
Affectation de broche du
contacteur d'alarmes
5
9
