Réglages
8.12
Sous soleurs
8.12.1 Pic sous soleur
4
5
•
8.12.2 Soc sous soleur
4
3
5
3
2
1
6
Si une charrue équipée de pics sous soleurs doit être dépo-
sée sur le sol, il faut enlever les pics sous soleurs du côté in-
férieur de la charrue après avoir démonté la goupille (2), afin
de garantir la stabilité de la charrue!
2
1
6

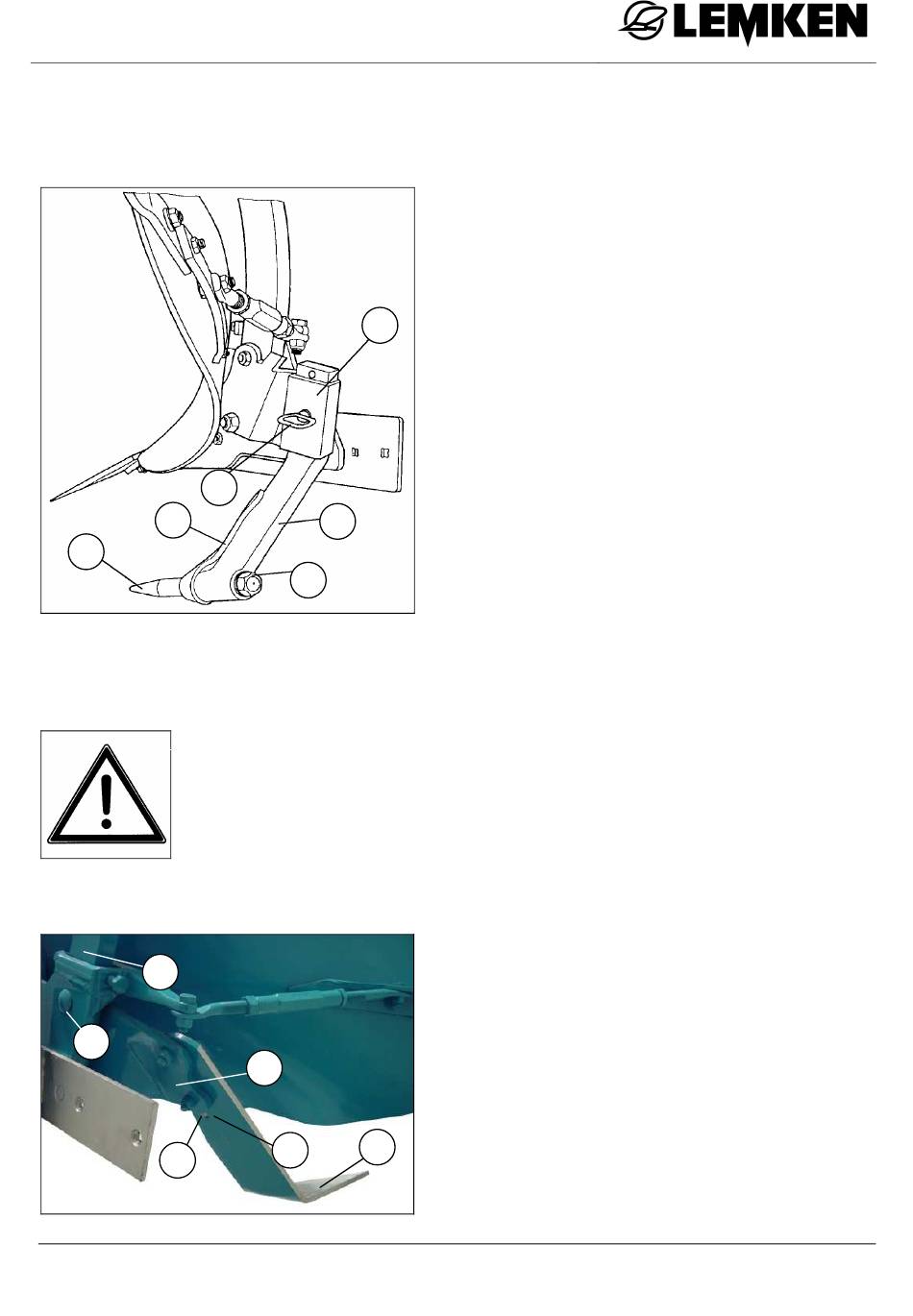

Monter le pic sous-soleur UD6 de façon
montrée sur le dessin ci-contre. Par un dé-
placement de l'étançon (1) on peut adapter
la profondeur de travail du pic sous-soleur.
La profondeur maximale s'élève à 20 cm et
minimale à 14 cm.
Pour le changement de la profondeur il
faut déverrouiller et enlever la goupille (2)
et déplacer de façon correspondante
l'étançon (1) dans la console (3). Après le
réglage il faut remettre la goupille et la ver-
rouiller.
L'étançon (1) est protégé contre l'usure par
la protection (4). La protection (4) ainsi que
le pic (5) peuvent être remplacés après
avoir desserré l'écrou.
Visser le soc sous soleur (1) avec sa
console (2) sur l'étançon (4) au moyen des
vis plus longues (3). Les trous (5) permet-
tent le déplacement de l'étançon (6) pour
l'ajustage d'une profondeur de travail plus
plate.
51
