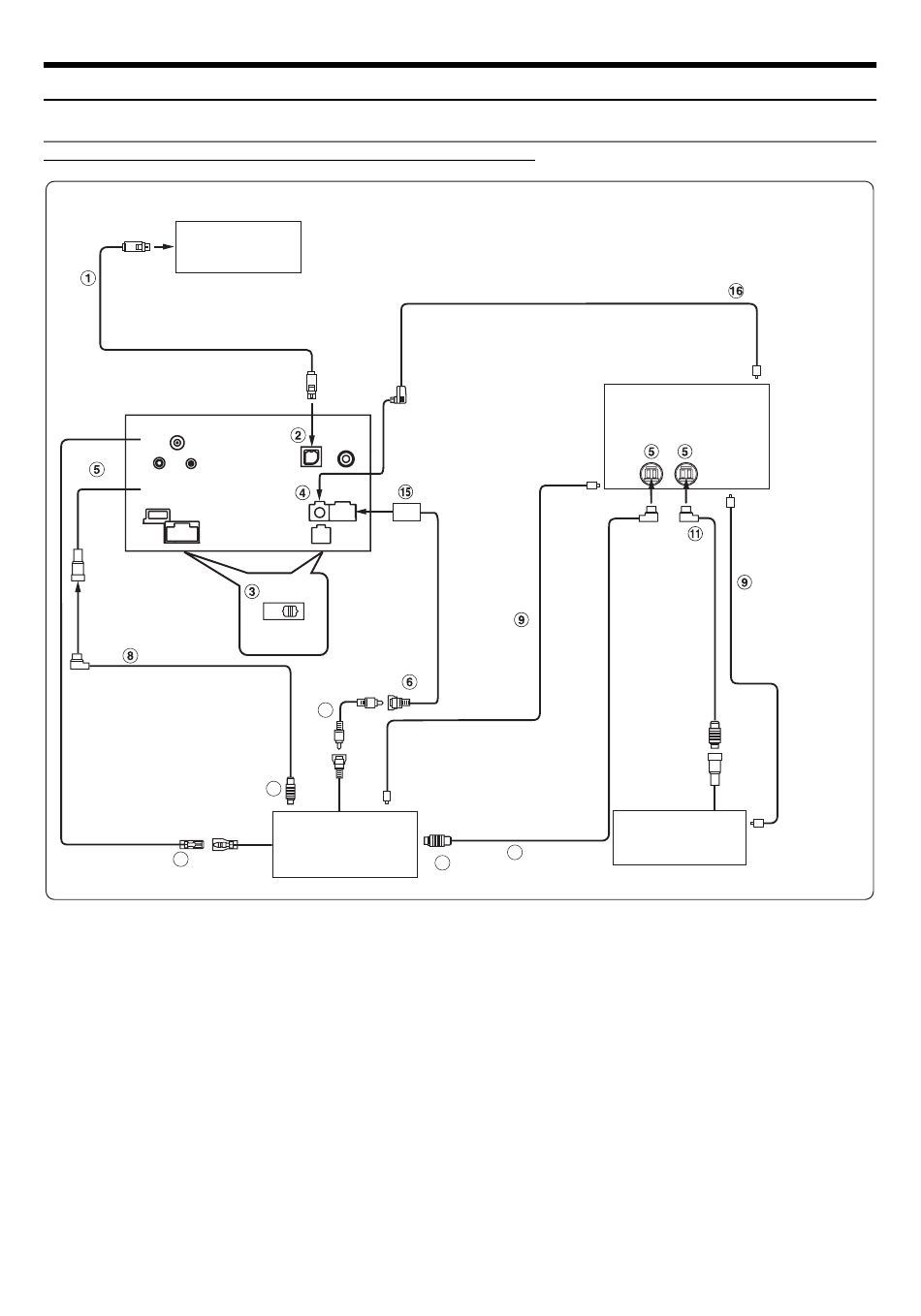

Exemple de système
En cas de raccordement du processeur audio compatible Ai-NET (compatible avec la transmission numérique optique
par fibres), du système de navigation, du lecteur et du changeur DVD.
NVE-N077PS/NVE-N099P
Système de navigation
(vendu séparément)
Câble Ai-NET
(Blanc/Brun)
(Blanc/Brun)
SORTIE
ENTREE
12
TÉLÉCOMMANDE
TÉLÉCOMMANDE
• Si vous raccordez un appareil compatible avec les fibres optiques, vous devez régler le mode de cet appareil. Consultez la section « Réglage de la
sortie numérique » (page 41), puis réglez le mode sur ON.
• Si vous connectez le système de navigation NVE-N055PS, utilisez le câble de conversion RGB KCE-030N (vendu séparément).
Respecter les points suivants lors de l'utilisation d'un câble en fibre optique (Câble numérique optique).
• Ne pas embobiner le câble en fibre optique avec un rayon inférieur à 30 mm.
• Ne rien placer sur le câble en fibre optique.
• Veillez à ne pas plier le câble en fibre optique.
82
-FR
NORM EQ/DIV
7
(Jaune)
13
Lecteur de DVD
vidéo (Ai-NET)
(DVA-5210, etc.)
(vendu séparément)
*Ne raccordez qu'un changeur CD compatible avec les fibres numériques optiques
Câble numérique optique (KWE-610A)
Borne d'entrée en fibres numériques
(pour appareil principal)
Processeur audio (Ai-NET)
(compatible avec les fibres
numériques optiques)
Borne d'entrée en fibres
(vendu séparément)
numériques optiques
(pour lecteur DVD)
Câble en fibre
optique
Câble Ai-NET
10
14
Borne d'entrée en fibres
numériques optiques
(pour changeur)
Câble
Ai-NET
* Câble en fibre
optique
Changeur CD
(Ai-NET)
(vendu séparément)
