Guide de conception – Instructions pour une installation de conversion double

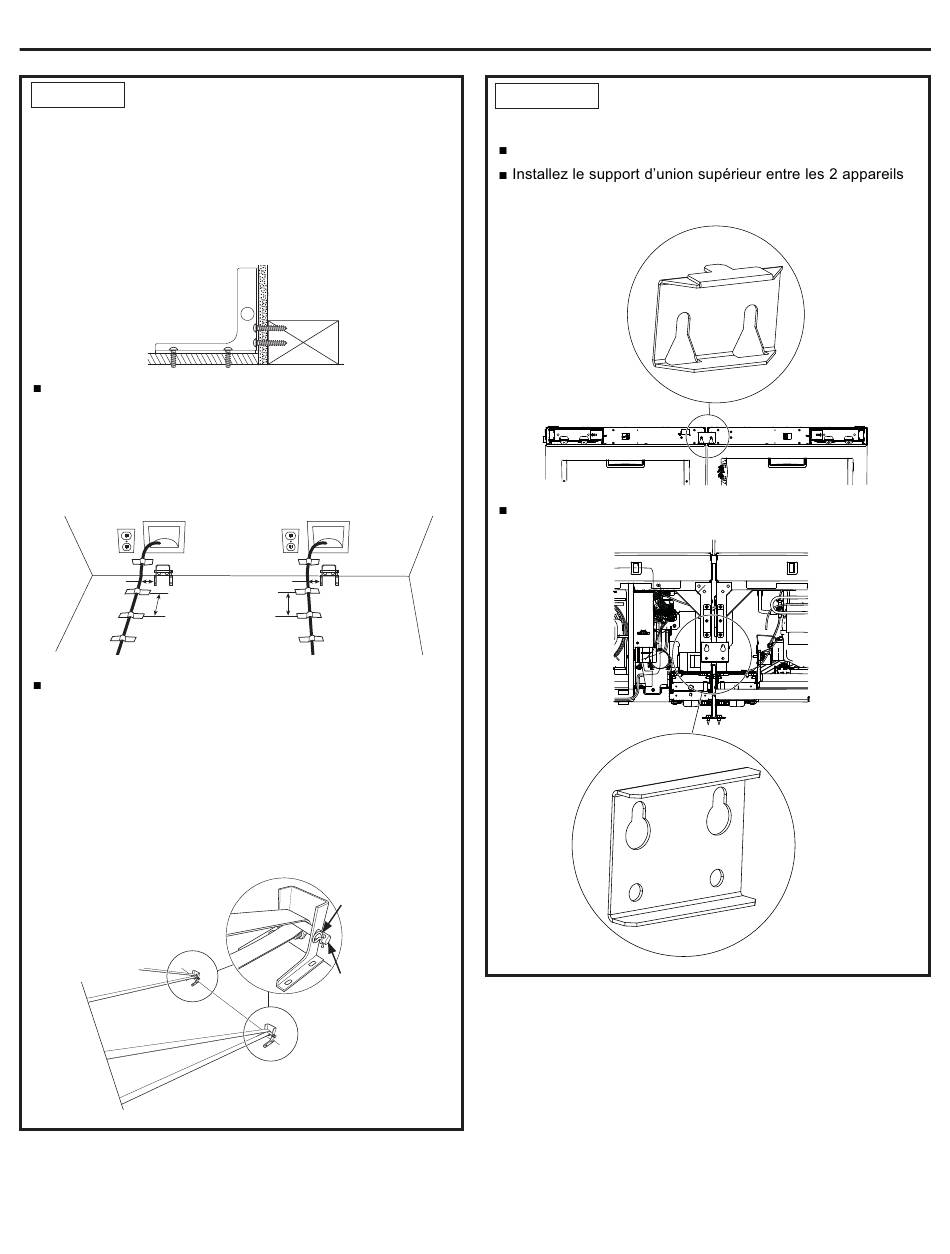

ÉTAPE4 INSTALLATION DE LA
FERRURE ANTIBASCULEMENT (suite)
MONTAGE SUR ACIER : Percez un trou de guidage
avec un foret 1/2 po, puis posez les boulons à l'aide une
visseuse 7/16 po.
La ferrure doit être vissée dans le PLANCHER ou le MUR
ARRIÈRE.
Avec du ruban adhésif, fixez le tuyau d'eau sur le plancher
à environ 3 po à la gauche de la ferrure antibasculement.
Appliquez du ruban tous les 5 po vers le devant de
l'ouverture (le ruban empêchera l'appareil de rouler sur
le tuyau d'eau pendant l'installation). N'appliquez pas
de ruban près du devant de l'armoire afin qu'il demeure
dissimulé sous l'appareil.
3"
5"
Acheminez la bande vers le haut à l'arrière de l'appareil, à
travers la ferrure antibasculement.
1. Coupez l'attache de câble qui liait le rouleau de la
bande.
2. Placez la bande sur la face arrière de la cheville de
retenue.
3. Fixez la cheville de retenue sur la ferrure à l'aide de la
goupille bêta.
4. Répétez l'acheminement de bande sur le deuxième
appareil.
3"
5"
Goupille
bêta
Cheville
de retenue
ÉTAPE 5 ACCOUPLEMENT DES
APPAREILS INSTALLÉS
Placez l'appareil gauche devant l'ouverture.
en le glissant en place au-dessus des deux boulons à
épaulement.
Installez le support d'union inférieur à l'aide d'une visseuse
3/8 po (4 vis).
24
31-49133-1
