Guide de conception - Panneau décoratif personnalisé

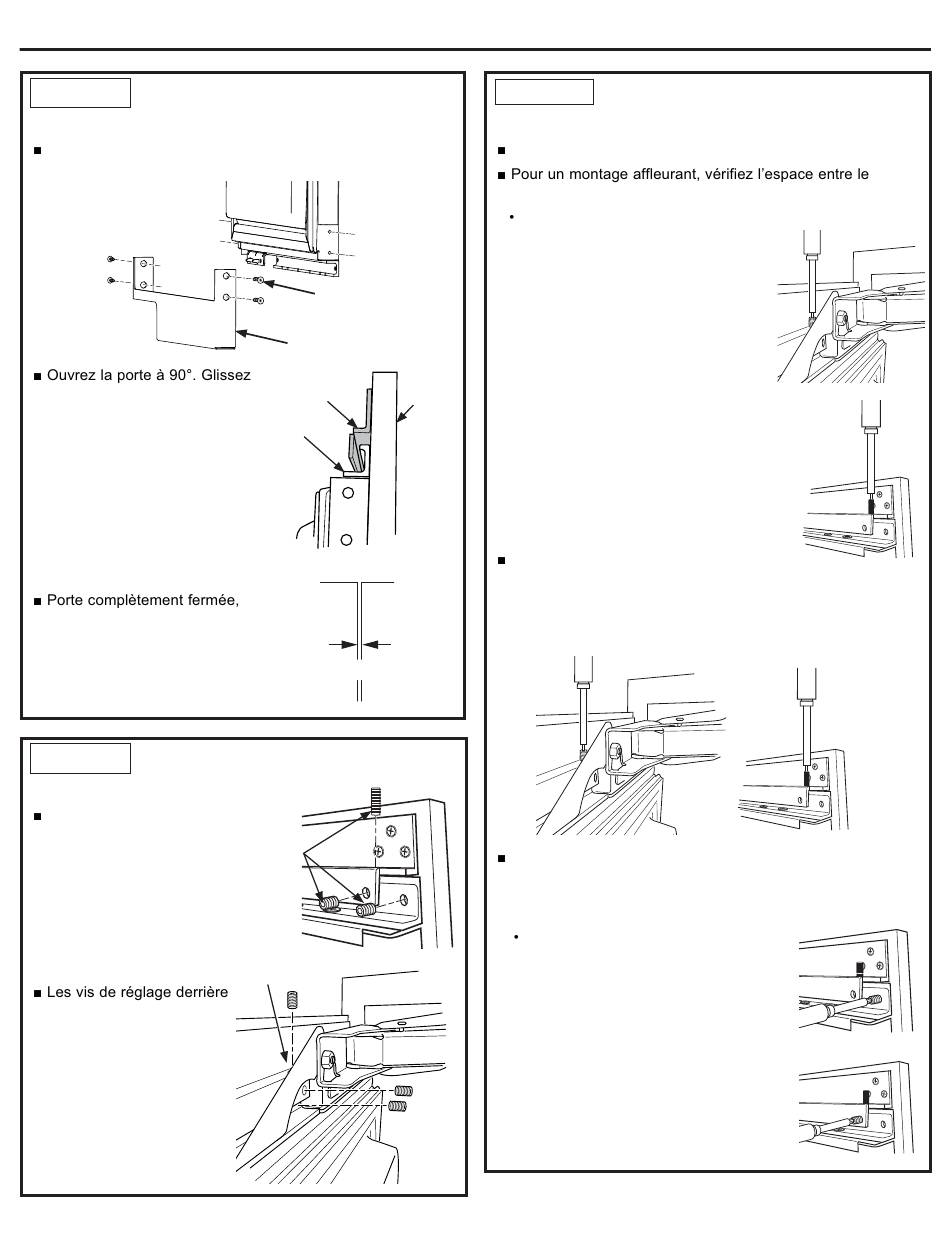

ÉTAPE 2 INSTALLATION DU PANNEAU
SUPERPOSÉ
Enlevez le couvercle de charnière inférieure et conservez
les 4 vis Torx T30 pour installation ultérieure.
le panneau sur la porte avec
les supports de panneau
s'emboîtant avec les supports
de porte dans le haut et le bas
(assurez-vous de ne pas glisser
le panneau dans le contour de
l'armoire). Centrez le panneau
sur la porte, puis fermez la porte
lentement tout en surveillant le
panneau afin qu'il ne touche pas
aux armoires environnantes.
glissez avec précaution le
panneau vers l'armoire en laissant
un jeu requis de 1/8 po.
ÉTAPE 3 RÉGLAGE DU PANNEAU
SUPERPOSÉ
Les réglages de porte sont
effectués à l'aide des 12 vis
de réglage fournies. Chaque
coin de porte comporte 3 vis
de réglage. Utilisez une clé
Allen 1/8 po pour poser les
vis de réglage dans l'ordre
prescrit.
les ferrures de support
supérieures et inférieures
sont partiellement
dissimulées.
Vis Torx
T30
Couvercle
de charnière
inférieure
Support
de panneau
Panneau
Support
de porte
Panneau Contour
superposé d'armoire
Jeu de 1/8 po
Vis de
réglage
Vis de réglage
dissimulée
Vis de
réglage
ÉTAPE 3 RÉGLAGE DU PANNEAU
SUPERPOSÉ (Suite)
Suivez les étapes suivantes pour poser les vis de réglage.
panneau et les armoires du côté poignée.
Si l'espace vertical entre l'armoire et le panneau est plus
petit dans le haut que dans le bas,
insérez et posez la vis verticale sur
le support supérieur près du côté
charnière jusqu'à ce que l'espace
soit uniforme tout le long de la
section verticale. (Il pourrait s'avérer
nécessaire de glisser le panneau pour
réaligner l'espace latéral à 1/8 po.)
• Si l'espace verticale entre l'armoire et
le panneau est plus grand dans le haut
que dans le bas, insérez et posez la vis
verticale sur le support supérieur près
du côté poignée jusqu'à ce que l'espace
soit uniforme tout le long de la section
verticale. (Il pourrait s'avérer nécessaire
de glisser le panneau pour réaligner
l'espace latéral à 1/8 po.)
Vérifiez l'alignement dans le haut du
panneau. On peut effectuer les réglages en tournant les
vis de réglage verticales (dans la même proportion) dans
le haut du support de panneau (2 vis de réglage par
panneau).
Emplacements des vis de réglage verticales.
Il est possible de régler les panneaux s'ils ne reposent pas
à plat. Commencez par le réglage des coins supérieurs puis
procédez vers les coins inférieurs. Chaque coin peut être
réglé indépendamment.
Si le panneau se situe trop
profondément à l'intérieur des armoires,
il doit être éloigné de l'appareil. Posez
les vis horizontales les plus à l'extérieur
dans les 4 coins et vissez jusqu'à ce
que le panneau soit en position.
• Si le panneau dépasse trop des armoires
environnantes, il doit se rapprocher de
l'appareil. Posez les vis horizontales
les plus à l'intérieur dans les 4 coins et
vissez jusqu'à ce que le panneau soit en
position.
