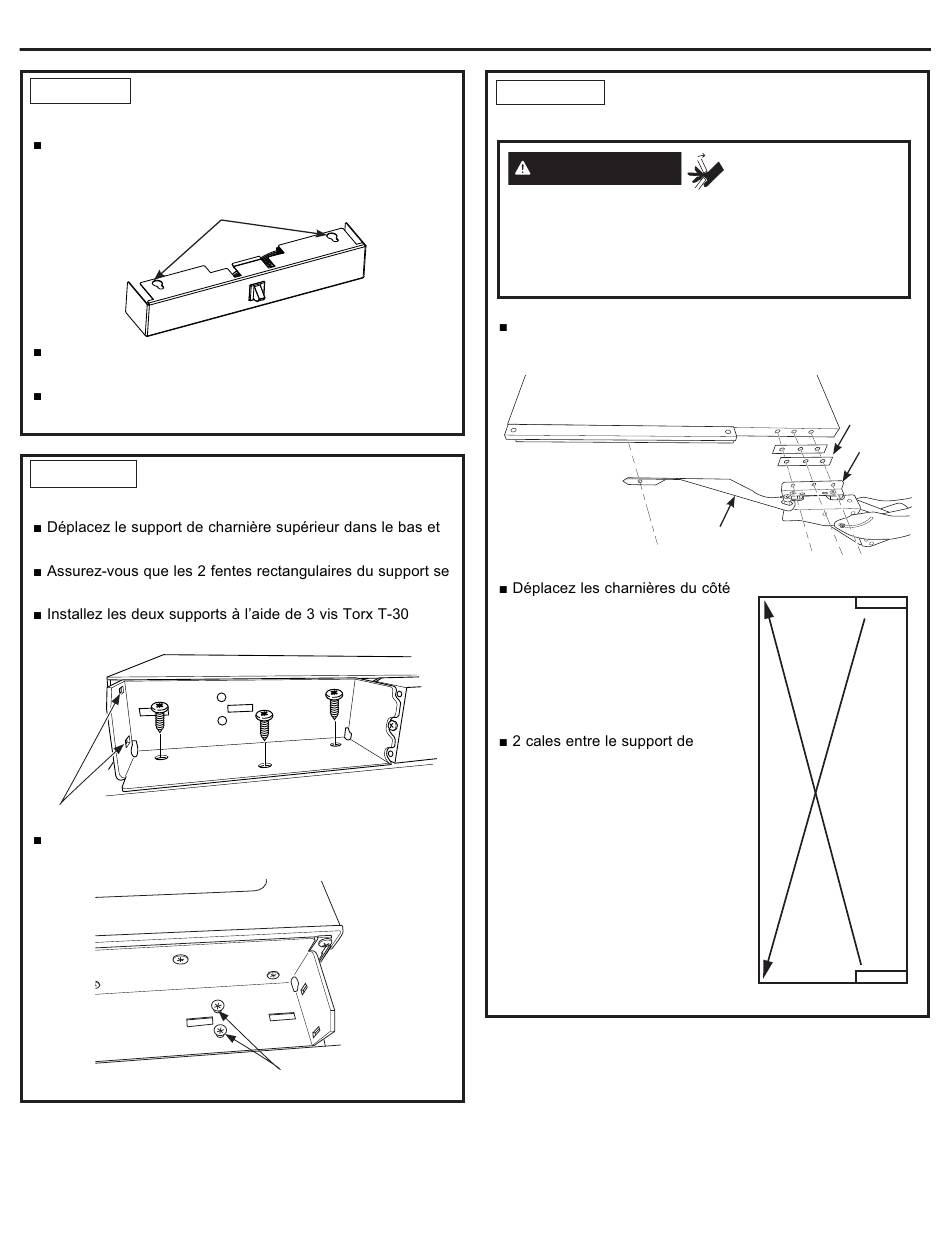

Instructions d'installation - Inversion du sens d'ouverture de porte
ÉTAPE 4 DÉPLACEMENT DU BOÎTIER
D'INTERRUPTEUR DE LAMPE (Suite)
Alignez les « trous de serrure » du boîtier au-dessus des
passe-fils puis glissez le boîtier vers l'arrière pour l'insérer
en place. Veillez à ne pas pincer les fils.
Trous piriformes du boîtier
Posez une vis Torx T20 dans le trou inférieur pour fixer en
place.
Ouvrez l'interrupteur principal et installez le couvercle
d'accès frontal en réinstallant les deux (2) vis Torx T2.
ÉTAPE 5 RÉINSTALLATION DES
SUPPORTS DE CHARNIÈRE
le support de charnière inférieur dans le haut.
trouvent sur l'extérieur, côté charnière de la carrosserie.
serrées à 45 lb-po (5,1 N.m).
Fentes rectangulaires
Commencez à visser 2 vis dans chaque support pour
monter les charnières mais sans serrer jusqu'au bout.
31-49133-1
Vis pour supports
de charnière
ÉTAPE 6 ENLÈVEMENT DES
CHARNIÈRES DE LA PORTE
AVERTISSEMENT
pincement de doigts
Les charnières de porte sont sous tension et doivent être
laissées en position ouverte durant toute la procédure
d'inversion. La fermeture de la charnière peut poser un
risque de coincement de doigts.
Retirez 3 vis qui fixent chaque charnière dans le haut et le
bas de la porte, et une vis qui fixe la ferrure de support sur
la porte (Torx T-30).
opposé de la porte, charnière
supérieure dans le bas et
charnière inférieure dans le
haut. Tous les éléments vont se
déplacer ensemble : charnière,
support en L déjà attaché à la
charnière, et ferrure de support.
charnière et la porte seront
déplacées de l'autre côté,
conservez-les pour installer la
charnière.
43
Risque de
Cales
Charnière
Ferrure de
support
