- Page 1 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 1 The OmniView ™ User Manual Guide de l’utilisateur de l’OmniView ™ OmniView ™ Benutzerhandbuch OmniView ™ Handleiding Manuale utente OmniView ™ P73055 F1D108-OSD...
- Page 2 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 2...
- Page 3 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 3 Table of Contents English ..........1 Français (Europe) .
- Page 4 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 4...
-
Page 5: Package Contents

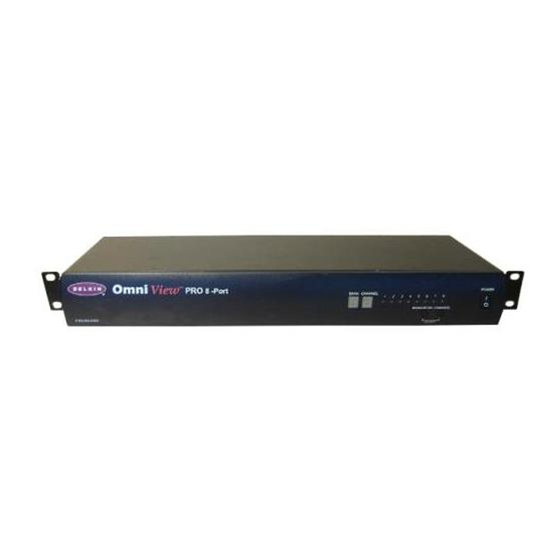

P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 1 Introduction Thank you for purchasing the Belkin Components OmniView PRO KVM switch. Controlling ™ 8 PCs from one keyboard, mouse and monitor has never been easier! The OmniView ™ PRO gives you the ultimate in control. Compatible with AT and PS/2 style computers, it is loaded with features such as On-Screen Display, Integrated Mouse Conversion Technology and separate DB25 daisy-chain ports. -
Page 6: Technical Specifications
P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 2 Technical Specifications Console Connectors: Keyboard: 6 pin MiniDIN Mouse: 6 pin MiniDIN (for PS/2 mouse) DB9 male (for spare serial mouse) Monitor: HDDB15 female Computer Port Connectors: Keyboard: 6 pin MiniDIN Mouse: 6 pin MiniDIN (for PS/2 mouse) DB9 male (for serial mouse) Monitor: HDDB15 male... -
Page 7: Front Panel
P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 3 Product Detail FRONT PANEL Current Active Bank Select/ Power Bank Display Scan Button Switch Current Active Port Select Button Port Displays REAR PANEL SLAVE INPUT DB25 Daisy-chain port MASTER INPUT SLAVE OUTPUT DB25 Daisy-chain port CONSOLE connectors PC PORT connectors... - Page 8 SE requires cables to connect the eight computers you will be controlling. Below are the Belkin part numbers and their descriptions. We recommend purchasing Cable Kits based on the type of mouse port your computer uses. Cable kits have all the cables you need to connect one computer to the OmniView ™...
-
Page 9: Hardware Installation
P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 5 Hardware Installation Bank 0 (Master) Bank 1 (slave) CONSOLE Keyboard, mouse and monitor Bank 2 (slave) etc... etc... Bank F (slave) Single-unit operation or Daisy-chained operation The OmniView PRO has the capability to be daisy-chained to 15 more units (for a total of ™... -
Page 10: Dip Switch
Plugging and unplugging cables may cause irreversible damage to your computers and the OmniView ™ PRO. Belkin Components will not be held responsible for damage caused. Set the DIP switches. If you have only one OmniView PRO, use the MASTER bank setting. - Page 11 Connect the first computer's VGA cable to the OmniView ™ PRO. Using the VGA cable (Belkin Part# F2N025-XX-T or A3H981-XX), connect the male end of the cable to the VGA port on the computer, and the female end on the PC1 VGA port at the back of OmniView ™...
- Page 12 PRO. If using a PS/2 cable ™ (Belkin Part# F2N036-XX), connect one end to the PS/2 mouse port on the computer, and the other end to the PC1 PS/2 mouse port on the back of the OmniView . If using a serial ™...
- Page 13 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 9 Hardware Installation (continued) NOTE: Avoid pressing any keys on the keyboard or moving the mouse if the currently selected port has a computer that is in the process of booting up. This may cause the computer to not detect, or initialize the keyboard or mouse drivers properly.
- Page 14 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 10 Hardware Installation (continued) • Upon connecting the daisy-chain cable to the previous unit, it should automatically power up if the previous unit is powered up. However, it is still recommended that the power supply be used with the slave unit. You will see the LED display on the front panel show the units bank address setting.
- Page 15 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 11 Usage Selecting which computer to operate can be done either by On-Screen Display, the CHANNEL button, or through keyboard hot-key commands. You will notice that after the OmniView PRO switches to another computer, the mouse will be inoperative for about ™...
- Page 16 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 12 Usage (continued) Bank 0 (Master) Bank 1 (slave) CONSOLE Keyboard, mouse and monitor Bank 2 (slave) etc... Bank F (slave) AutoScan Mode: Enable AutoScan mode In AutoScan mode, the OmniView ™ PRO remains on one port for a number of seconds, before switching to the next.
- Page 17 OmniView ™ PRO, and does not affect your computers or running software in any way. The main OSD screen menu is shown on the Currently Belkin: F1D108-OSD right. It shows the selected 1. WIN98 currently selected Port is BANK. If you have only 2.
-
Page 18: Display Time
P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 14 Usage (continued) SCAN TIME: SCAN TIME: Amount of time the OmniView PRO stays ™ 7sec 15sec 30sec 60sec on one port before switching to the next DISPLAY TIME: port when in Scan Mode. 7sec 15sec 30sec 60sec... - Page 19 A: • Check the cables and make sure they are inserted properly. • Your resolution and/or refresh rate is extremely high, or your cable is too long. Replace your VGA cables with coaxial, double-shielded cables such as Belkin A3H981-XX. • Check to make sure that the power adapter is plugged in and is working properly.
- Page 20 A: • Check the cables and make sure they are inserted properly in the correct ports. • Check the cable and make sure that it is a straight-through DB9 male/female cable such as Belkin P/N F2N209-XX-T (XX is the length in feet).
- Page 21 P73055/F1D108-OSD/EU/man.qxd 4/21/00 2:25 PM Page 17 Troubleshooting (continued) • Check your computer/motherboard documentation making sure that the serial ports are enabled, and that there are no IRQ or base address conflicts with other serial ports or modems. • Plug in a serial mouse directly to your computer, and reboot. If the mouse pointer still does not move, then there may be no serial mouse drivers installed, or the serial port on your computer may have other conflicts or problems.
- Page 22 Belkin Components warrants this product against defects in materials and workmanship for one year. If a defect is discovered, Belkin will, at its option, repair or replace the product at no charge provided it is returned during the warranty period, with transportation charges prepaid, to the authorized Belkin dealer from whom you purchased the product.
-
Page 23: Caractéristiques
, il vous suffit d´ajouter ® l´adaptateur MAC Adapter ™ de Belkin pour maîtriser encore mieux le système. Caractéristiques • Permet à un utilisateur de commander huit ordinateurs à partir d´un seul clavier, d´une seule souris et d´un seul moniteur •... -
Page 24: Contenu De L'emballage
P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 20 Contenu de l’emballage : OmniView ™ PRO 8 ports F1D108fOSD Alimentation 12VDC, 1000mA F1D108-PWR-EUR Ce manuel P73055 Carte d’enregistrement P53324 Deux supports de montage en rack Vis de montage Spécifications techniques Connecteurs de console : Clavier : MiniDIN 6 Souris :... -
Page 25: Détails Relatifs Au Produit
P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 21 Détails relatifs au produit FACE AVANT Bouton Bank Affichage du Interrupte Select/Scan (Sélection banc actif ur de du banc/Balayage) courant Affichage du port actif Bouton de sélection du port FACE ARRIERE ENTREE ESCLAVE Port DB25 de mise en cascade ENTREE MAITRE SORTIE ESCLAVE Port DB25 de mise en cascade Connecteurs pour la... -
Page 26: Liste Des Pièces Nécessaires
™ PRO les huit ordinateurs que vous allez commander. Vous trouverez ci-dessous les numéros de pièces Belkin ainsi que leur description. Nous vous conseillons d´acheter les kits de câbles correspondant au type de port souris utilisé par votre ordinateur. Les kits de câbles contiennent tous les câbles nécessaires pour raccorder un ordinateur à... -
Page 27: Installation Du Matériel
P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 23 Installation du matériel Banc 0 (Maître) Banc 1 (esclave) CONSOLE Clavier, souris et moniteur Banc 2 (esclave) etc. etc. Banc F (esclave) Configuration en unité simple ou en cascade L’OmniView PRO peut être mis en cascade avec 15 autres unités (dans une configuration ™... - Page 28 PRO de façon ™ irrémédiable. Belkin Components ne sera pas tenu responsable des dommages occasionnés. Positionnez les interrupteurs DIP. Si vous n´avez qu´un seul OmniView PRO, utilisez le ™...
- Page 29 Dos de l´OmniView ™ Raccordez le clavier et la souris à l´OmniView ™ PRO. Si vous avez un clavier AT, vous aurez besoin d´un adaptateur AT vers PS/2 (numéro de pièce Belkin : F2N017f). Dos de l´OmniView ™ Souris PS/2 Clavier PS/2 Raccordez le câble VGA du premier ordinateur à...
- Page 30 Raccordez le câble de la souris du premier ordinateur à l´OmniView PRO. Si vous utilisez ™ un câble PS/2 (numéro de pièce Belkin : F2N036fXX), insérez une extrémité dans le port souris PS/2 de l´ordinateur et l´autre extrémité dans le port souris PS/2 PC1 situé à l’arrière de l’OmniView PRO.
-
Page 31: Mise En Cascade De L'omniview
P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 27 Installation du matériel (suite) REMARQUE : Evitez d’appuyer sur une touche du clavier ou de bouger la souris si le port sélectionné correspond à un ordinateur en cours d’initialisation. En effet, ceci pourrait empêcher l’ordinateur de détecter ou d’initialiser comme il se doit les pilotes du clavier et de la souris. - Page 32 P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 28 Installation du matériel (suite) • En raccordant le câble de mise en cascade à l’unité précédente, elle devrait automatiquement se mettre sous tension si l’unité précédente est sous tension. Il est néanmoins conseillé d’utiliser l’alimentation avec l’unité esclave. Le voyant lumineux situé...
-
Page 33: Utilisation
P73055/F1D108-OSD/f/man.qxd 4/21/00 2:31 PM Page 29 Utilisation Pour sélectionner l´ordinateur désiré, vous pouvez recourir au paramétrage à l’écran, au bouton CHANNEL (Canal) ou à des raccourcis clavier. Vous constaterez qu’une fois que l´OmniView PRO a commuté sur un autre ordinateur, la souris ne fonctionne pas pendant 1 ™... - Page 34 Utilisation (suite) CONSOLE Clavier, souris et moniteur. Activer le mode de balayage automatique En mode de balayage automatique, l’OmniView ™ PRO reste sur un port pendant quelques secondes avant de passer au port suivant. Ce laps de temps est fixé dans le menu de paramétrage à...
- Page 35 Verschlechterung der Bildqualität. Die Umschaltung von einem PC auf den anderen erfolgt komfortabel über das moderne On-Screen Display-Menü, per Druckknopf auf der Gerätevorderseite oder über einfache Tastaturbefehle. Übrigens können Sie über OmniView ™ PRO auch einen Macintosh bedienen, indem Sie einfach zusätzlich den Belkin MAC ® Adapter ™ anschließen.
-
Page 36: Technische Daten
P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 39 Packungsinhalt: 1 x OmniView PRO 8-Port F1D108gOSD ™ 1 x Netzteil (12 VDC, 1000 mA) F1D108-PWR-EUR 1 x dieses Benutzerhandbuch P73055 1 x Registrierkarte P53324 2 x Montageschienen für die Gestellmontage Montageschrauben Technische Daten Konsolenanschlüsse: Tastatur: MiniDIN, 6polig... - Page 37 P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 40 Anschlüsse VORDERSEITE Anzeige der Bankauswahl- Netzschalter aktiven Bank /Abfrage-Schalter Anzeigen für die PC-Auswahlschalter aktiven Anschlüsse RÜCKSEITE SLAVE-EINGANGDB25-Anschluß für Kaskadierung MASTER-EINGANG SLAVE-AUSGANG DB25-Anschluß für Kaskadierung Anschlüsse für KONSOLE PC-Anschlüsse Ausgang für VGA-Signalausgang Anschluß für optionale VGA- serielle Maus serielle Maus...
- Page 38 Masterswitch bedienen werden. Die erforderlichen Kabel sind im folgenden mit ihren Belkin-Artikelnummern aufgeführt. Wir empfehlen den Erwerb von Kabelgarnituren (welche Kabelgarnitur zu verwenden ist, hängt vom Mausanschlusses Ihres Computers ab). Die Belkin-Kabelgarnituren enthalten alle Kabel, die Sie für die Verbindung eines Computers mit dem OmniView ™...
-
Page 39: Hardware-Installation
P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 42 Hardware-Installation Bank 0 (Master) Bank 1 (slave) KONSOLE Tastatur, Maus und Monitor Bank 2 (slave) etc. etc. Bank F (slave) Einzelbetrieb oder Kaskadierung An OmniView ™ PRO können bis zu 15 weitere OmniView-Einheiten angeschlossen werden. Über die maximal 16 OmniView-Geräte können Sie dann bis zu 128 Computer bedienen! Jedes OmniView ™... -
Page 40: Dip-Schalter
™ PRO oder die PCs anschließen. Das Ein- und Ausstecken von Kabeln kann Computer und OmniView ™ PRO dauerhaft beschädigen. Belkin Components übernimmt keinerlei Verantwortung für entstehende Schäden. Einstellung der DIP-Schalter. Wird nur ein OmniView ™ PRO eingesetzt, ist dieses als MASTER-Bank einzustellen. - Page 41 Schließen Sie das VGA-Kabel für den ersten Computer am OmniView ™ PRO an (verwenden Sie hierzu das Belkin VGA-Kabel F2N025gXX-T oder A3H981gXX). Das Steckerende des Kabels wird in den VGA-Anschluß am Computer eingesteckt, das Buchsenende in den VGA-Anschluß für PC1 auf der Rückseite des OmniView ™...
- Page 42 Schließen Sie das Mauskabel für den ersten Computer am OmniView ™ PRO an. Verwenden Sie hierzu ein PS/2-Kabel (Belkin Artikel-Nr. F2N036gXX). Ein Ende des Kabels wird in den PS/2-Mausanschluß am Computer eingesteckt, das andere in den Mausanschluß für PC1 auf der Rückseite des OmniView ™...
- Page 43 P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 46 Hardware-Installation (Fortsetzung) HINWEIS: Drücken Sie keine Tasten auf der Tastatur und bewegen Sie die Maus nicht, während der Computer am ausgewählten Anschluß gerade hochfährt. Dies kann nämlich dazu führen, daß der Computer die Tastatur- und Maustreiber nicht erkennt oder nicht ordnungsgemäß...
- Page 44 P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 47 Hardware-Installation (Fortsetzung) • Ist das Verkettungskabel in das vorgeschaltete Gerät eingesteckt, sollte das Gerät automatisch eingeschaltet werden, wenn das vorgeschaltete Gerät eingeschaltet wird. Trotzdem wird empfohlen, für das Slave-Gerät das Netzteil zu verwenden. Die LED- Anzeige auf der Gerätevorderseite zeigt die eingestellte Bankadresse des Geräts.
-
Page 45: Bedienung
P73055/F1D108-OSD/g/man.qxd 4/21/00 2:33 PM Page 48 Bedienung Der zu bedienende Computer kann über das On-Screen Display, über den PC- Auswahlschalter (CHANNEL) oder über Tastaturbefehle ausgewählt werden. Wenn OmniView ™ PRO auf einen anderen Computer umschaltet, ist die Maus etwa 1 bis 2 Sekunden nicht funktionsfähig. - Page 46 Bedienung (Fortsetzung) KONSOLE Tastatur, Maus und Monitor Aktivieren des AutoScan-Modus Im AutoScan-Modus schaltet OmniView ™ PRO in Intervallen von einigen Sekunden von einem Computer zum nächsten. Das Zeitintervall wird über das On-Screen Display-Menü eingestellt. HINWEIS: Die Maus- und Tastatursteuerung ist dabei deaktiviert. Dies ist notwendig, um Fehler zu vermeiden: Wird nämlich während des Umschaltens auf den nächsten Anschluß...
-
Page 47: Inhoud Verpakking
4/21/00 2:38 PM Page 59 Inleiding Belkin Components dankt u hartelijk voor de aankoop van de OmniView ™ PRO KVM (Keyboard Video Mouse) schakelmodule. Nog nooit was het zo gemakkelijk en betaalbaar om met slechts één toetsenbord, muis en monitor acht PC’s aan te sturen! Met de OmniView ™... -
Page 48: Technische Specificaties
P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 60 Technische specificaties Aansluitingen console: Toetsenbord: 6-pins MiniDIN Muis: 6-pins MiniDIN (voor PS/2-muis) DB9-steker (voor afzonderlijke seriële muis) Monitor: HDDB15 contrasteker Aansluitingen computerpoorten: Toetsenbord: 6-pins MiniDIN Muis: 6-pins MiniDIN (voor PS/2-muis) DB9-steker (voor seriële muis) Monitor: HDDB15 steker Afmetingen:... - Page 49 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 61 Productopbouw VOORZIJDE Display actueel Knop keuze/scannen Inschakelen actieve bank van banken voeding Displays actueel Knop keuze van poorten actieve poorten ACHTERZIJDE SLAVE-INGANG DB25 busnetwerkpoort MASTER-INGANG SLAVE-UITGANG DB25 busnetwerkpoort Aansluitingen CONSOLE Aansluitingen PC-POORTEN Uitgang Uitgang VGA- Aansluiting Aansluiting seriële muis...
-
Page 50: Onderdelenlijst
™ PRO kunt aansturen, hebt u bepaalde kabels nodig. Hieronder vindt u de betreffende Belkin typenummers met de bijbehorende beschrijving. Wij adviseren de aanschaf van kabelsets die gebaseerd zijn op het type muispoort dat uw computer gebruikt. Een kabelset bevat alle kabels die u nodig hebt om één computer op de OmniView... - Page 51 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 63 Apparatuur installeren Bank 0 (Master) Bank 1 (slave) CONSOLE Toetsenbord, muis en monitor Bank 2 (slave) enzovoort… enzovoort… Bank F (slave) Vrijstaand of in serie geschakeld bedrijf De OmniView PRO biedt de mogelijkheid tot doorlussen van 15 extra modules (op een ™...
- Page 52 PRO of de computers aansluit. Het aansluiten en ontkoppelen van kabels kan onherstelbare schade toebrengen aan uw computers en de OmniView ™ PRO. Belkin Components kan voor de ontstane schade niet aansprakelijk gesteld worden. Stel de dipschakelaars in. Hebt u slechts één OmniView PRO, pas dan de MASTER-bank ™...
- Page 53 Achterzijde OmniView ™ Sluit uw toetsenbord en muis aan op de OmniView ™ PRO. Hebt u een op AT gebaseerd toetsenbord, dan hebt u een AT-PS/2-adapter nodig (Belkin typenummer F2N017n). Achterzijde OmniView ™ PS/2-muis PS/2-toetsenbord Verbind de VGA-kabel van de eerste computer nu met de OmniView ™...
- Page 54 Verbind de muiskabel van de eerste computer met de OmniView PRO. Gebruikt u een PS/2- ™ kabel (Belkin typenummer F2N036nXX), steek dan het ene kabeleinde in de PS/2-muispoort op de computer en het andere kabeleinde in de PS/2-muispoort voor PC1 aan de achterzijde van de OmniView PRO.
- Page 55 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 67 Apparatuur installeren (vervolg) OPMERKING: Als een computer op de ingeschakelde poort bezig is met opstarten, raak dan de toetsen van het toetsenbord en de muis niet aan. Dit kan ertoe leiden dat de computer de stuurprogramma’s van het toetsenbord en de muis niet correct herkent en initialiseert.
- Page 56 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 68 Apparatuur installeren (vervolg) • Bij aansluiting van de doorluskabel op de voorafgaande module moet deze automatisch ingeschakeld worden als de voorafgaande module ingeschakeld wordt. Toch adviseren wij de voeding voor de slave-module te gebruiken. U kunt zien dat het led-display aan de voorzijde de bankadresinstelling van de module aangeeft.
- Page 57 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 69 Toepassingen De computer die u wilt aansturen, kunt u als volgt bereiken: via het OSD-beeldschermmenu, met de ‘CHANNEL’(kanaal)-knop of via sneltoetsopdrachten op het toetsenbord. Wanneer de OmniView SE naar een andere computer overschakelt, is de muis een tot twee ™...
- Page 58 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 70 Toepassingen (vervolg) Bank 0 (Master) Bank 1 (slave) CONSOLE Toetsenbord, muis en monitor Bank 2 (slave) enzovoort… Bank F (slave) Stand AutoScan: AutoScan-stand activeren In de stand AutoScan blijft de OmniView ™ PRO een aantal seconden op een poort staan voordat hij doorschakelt naar de volgende.
- Page 59 • Met behulp van de pijltoetsen kunt u door de actieve poorten navigeren. Met het OSD- menu kunt u uitsluitend actieve poorten bereiken. The OSD hoofdmenu is rechts afgebeeld. De actueel Belkin: F1D108-OSD Het geeft de actueel gekozen 1. WIN98 gekozen ‘BANK’ aan.
- Page 60 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 72 Toepassingen (vervolg) ‘SCAN TIME’ (scantijd): SCAN TIME: Aantal seconden dat de OmniView PRO in ™ 7sec 15sec 30sec 60sec scanstand op een poort blijft staan voordat DISPLAY TIME: hij naar een andere poort overschakelt. 7sec 15sec 30sec...
-
Page 61: Probleemoplossing
• Uw resolutie of herhalingsfrequentie is te hoog ingesteld of de gebruikte aansluitkabel is te lang. Vervang uw VGA-kabels door coaxiale, dubbel afgeschermde kabels zoals Belkin type A3H981nXX. • Controleer of de voedingsadapter aangesloten is en correct functioneert. Deze moet voldoen aan 12 V (gelijkstroom), 1000 mA minimaal. - Page 62 A: • Controleer de kabels en zorg dat deze correct op de juiste poorten aangesloten zijn. • Controleer de kabel en zorg dat dit een doorgaande DB9-(stekker/contrastekker) kabel is, bijvoorbeeld Belkin type P/N F2N209nXX-T (XX is de lengte in voet).
- Page 63 P73055/F1D108-OSD/n/man.qxd 4/21/00 2:38 PM Page 75 Probleemoplossing (vervolg) • Raadpleeg de documentatie van uw computer/moederkaart en zorg dat de seriële poorten geactiveerd zijn zonder IRQ- of beginadresconflicten met andere seriële poorten of modems. • Sluit een seriële muis rechtstreeks op uw computer aan en start deze opnieuw. Als de muisaanwijzer nog steeds niet beweegt, zijn er wellicht geen stuurprogramma’s voor een seriële muis geïnstalleerd of heeft de seriële poort op uw computer mogelijk andere conflicten of problemen.
-
Page 64: Fcc* Verklaring
Belkin, naar eigen goeddunken, het product gratis repareren of vervangen mits het binnen de garantieperiode vrij van transportkosten wordt terugbezorgd bij de officiële Belkin dealer van wie u het product hebt gekocht. Hierbij kan het tonen van het aankoopbewijs worden verlangd. - Page 65 Introduzione Grazie per aver acquistato lo switch OmniView ™ PRO KVM della Belkin Components. Gestire 8 PC da una sola tastiera, un mouse ed un monitor non è mai stato più semplice! OmniView PRO è l’ultima creazione in materia di comandi. Compatibile con i computer AT e ™...
-
Page 66: Specifiche Tecniche
P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 78 Il pacchetto contiene OmniView PRO 8-Port F1D108iOSD ™ Alimentazione 12VDC, 1000mA F1D108-PWR-EUR Questo manuale P73055 Due staffe di montaggio rack Viti di montaggio Specifiche tecniche Connettori console: Tastiera: MiniDIN a 6 pin Mouse: MiniDIN a 6 pin (per mouse PS/2) DB9 maschio (per mouse seriale di ricambio) Monitor: HDDB15 femmina... -
Page 67: Dettagli Sul Prodotto
P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 79 Dettagli sul prodotto PANNELLO FRONTALE Visualizzatore Bancata Interruttore Selezione Bancata / Corrente Attiva Pulsante Scansione Visualizzatori Porte Pulsante Selezione Porta Correnti Attive PANNELLO POSTERIORE ENTRATA SLAVE porta in catena di priorità DB25 ENTRATA MASTER USCITA SLAVE porta catena di priorità... - Page 68 PRO richiede i cavi per collegare gli otto computer che vorrete gestire. Di seguito sono indicati i numeri delle parti Belkin con le relative descrizioni. Vi consigliamo di acquistare i kit di cavi in base al tipo di porta mouse del vostro computer. I kit cavi dispongono di tutti i cavi necessari per collegare un computer all’OmniView...
-
Page 69: Installazione Hardware
P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 81 Installazione hardware Bancata 0 (Master) Bancata 1 (slave) CONSOLE Tastiera, mouse e monitor Bancata 2 (slave) Ecc... etc... Bancata F (slave) Funzione con unità singola o in catena di priorità OmniView PRO può essere collegato in catena di priorità con altre 15 unità supplementari ™... - Page 70 L ’inserimento e l’estrazione dei cavi può causare un danno irreversibile dei computer e dell’OmniView ™ PRO. La Belkin Components declina ogni responsabilità per i danni causati. Impostare gli switch DIP. Se si ha un solo OmniView PRO, utilizzare l’impostazione...
- Page 71 Collegare il cavo VGA del primo computer all’OmniView ™ PRO. Utilizzando il cavo VGA (pezzo Belkin n. F2N025iXX-T o A3H981iXX) collegare l’estremità maschio del cavo alla porta VGA del computer e l’estremità femmina alla porta PC1 VGA sul retro dell’OmniView ™...
- Page 72 Collegare il mouse del primo computer all’OmniView PRO. Se si utilizza un cavo PS/2 ™ (pezzo Belkin n. F2N036iXX) collegare un’estremità della porta del mouse PS/2 al computer e l’altra alla porta del mouse PC1 PS/2 sul retro dell’OmniView . Se si utilizza ™...
- Page 73 P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 85 Installazione hardware (continua) NOTA: Evitare di premere qualsiasi tasto della tastiera o di muovere il mouse se il computer corrispondente alla porta selezionata è in fase di caricamento. In caso contrario il computer potrebbe non rilevare o non inizializzare i driver della tastiera o del mouse correttamente. Collegamento in catena di priorità...
- Page 74 P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 86 Installazione hardware (continua) • Al momento del collegamento del cavo in catena di priorità all’unità precedente, essa dovrebbe essere automaticamente alimentata se l’unità precedente viene alimentata. Tuttavia, si consiglia di utilizzare l’alimentazione con l’unità slave. Il LED sul pannello frontale visualizzerà...
- Page 75 P73055/F1D108-OSD/i/man.qxd 4/21/00 2:36 PM Page 87 Impiego Il computer con il quale operare può essere selezionato con lo strumento On-Screen Display, con il pulsante CHANNEL (CANALE) o con i comandi dei tasti hot (di cambio veloce). Noterete che una volta che l’OmniView PRO passa ad un altro computer, il mouse rimane ™...
- Page 76 Impiego (continua) CONSOLE Tastiera, mouse e monitor Attivare la modalità AutoScan: In modalità AutoScan, l’OmniView ™ PRO rimane su di una porta per diversi secondi prima di passare alla successiva. Questo intervallo di tempo viene impostato sull’On-Screen Display. NOTA: in questa modalità non è previsto nessun controllo del mouse o della tastiera. Questo particolare è...
