1.4.3. MONTAGE DU TITREUR
Avertissement! Les opérations de montage doivent être terminées avant de raccorder le titreur à l'alimentation
électrique !
1.4.3.1. RACCORDEMENT DE LA POMPE À AIR ET DU SUPPORT DE RÉACTIF
Pour connecter la pompe à air et l'agitateur magnétique, procédez comme suit :
• Récupérez le câble de la pompe à air à l'intérieur de la baie de gauche.

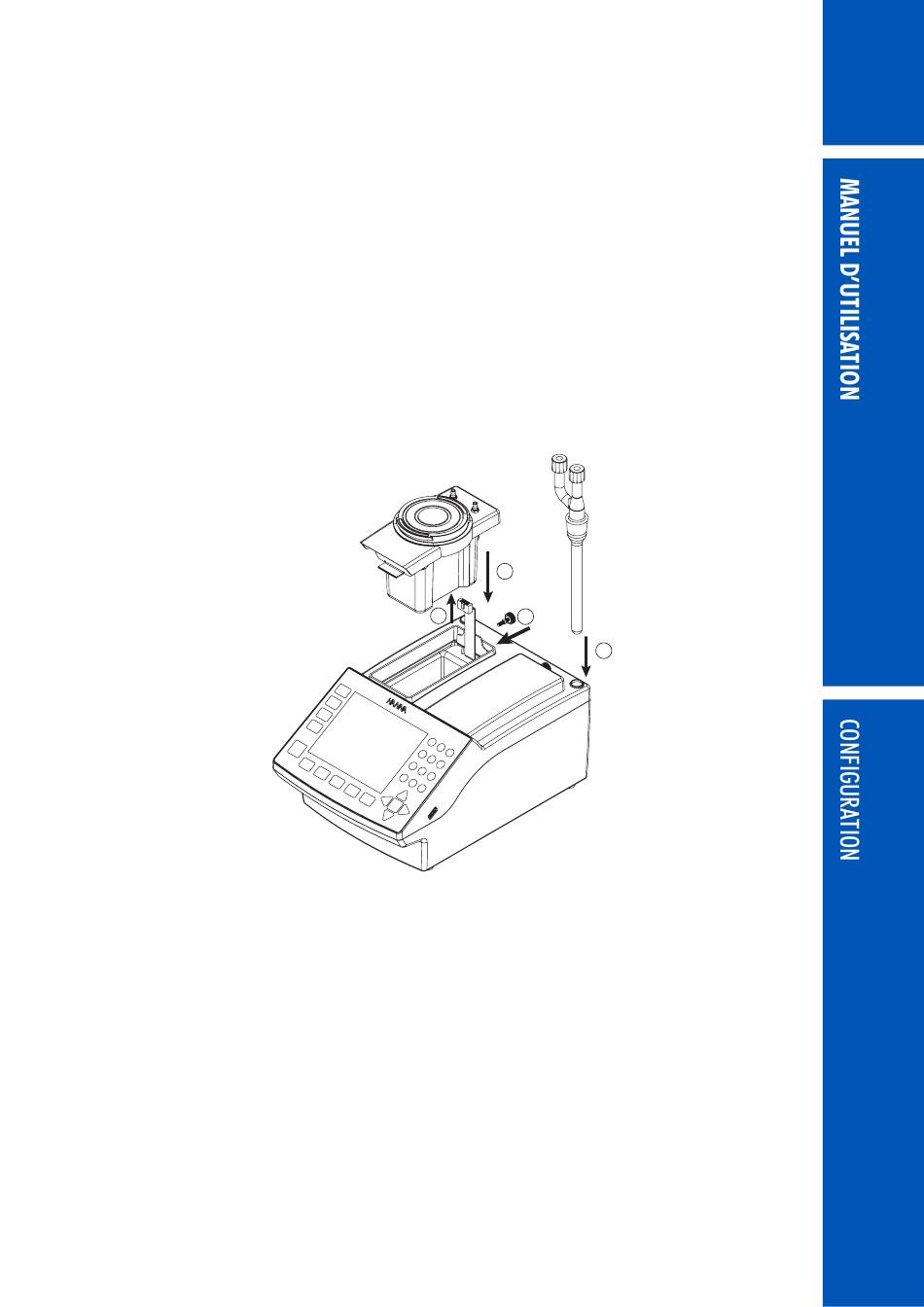

• Raccordez le câble à la pompe à air comme indiqué ci-dessous (A). Le connecteur est situé au bas de la pompe
à air.
• Introduisez la pompe dans le titreur (B), puis la faire glisser vers l'avant du boîtier du titreur jusqu'à ce qu'elle
soit fermement verrouillée.
• Fixez la pompe avec la vis de blocage (C).
• Insérez le support de l'adaptateur de réactif à l'endroit prévu à cet effet. (D).
B
A
C
D
