Caractéristiques techniques
Connecteur mâle
1
(K1) Connecteur femelle Hummel à 17
broches pour câble de liaison
2
(S2) Connecteur femelle RJ45 pour raccor-
dement à la commande via Ethernet

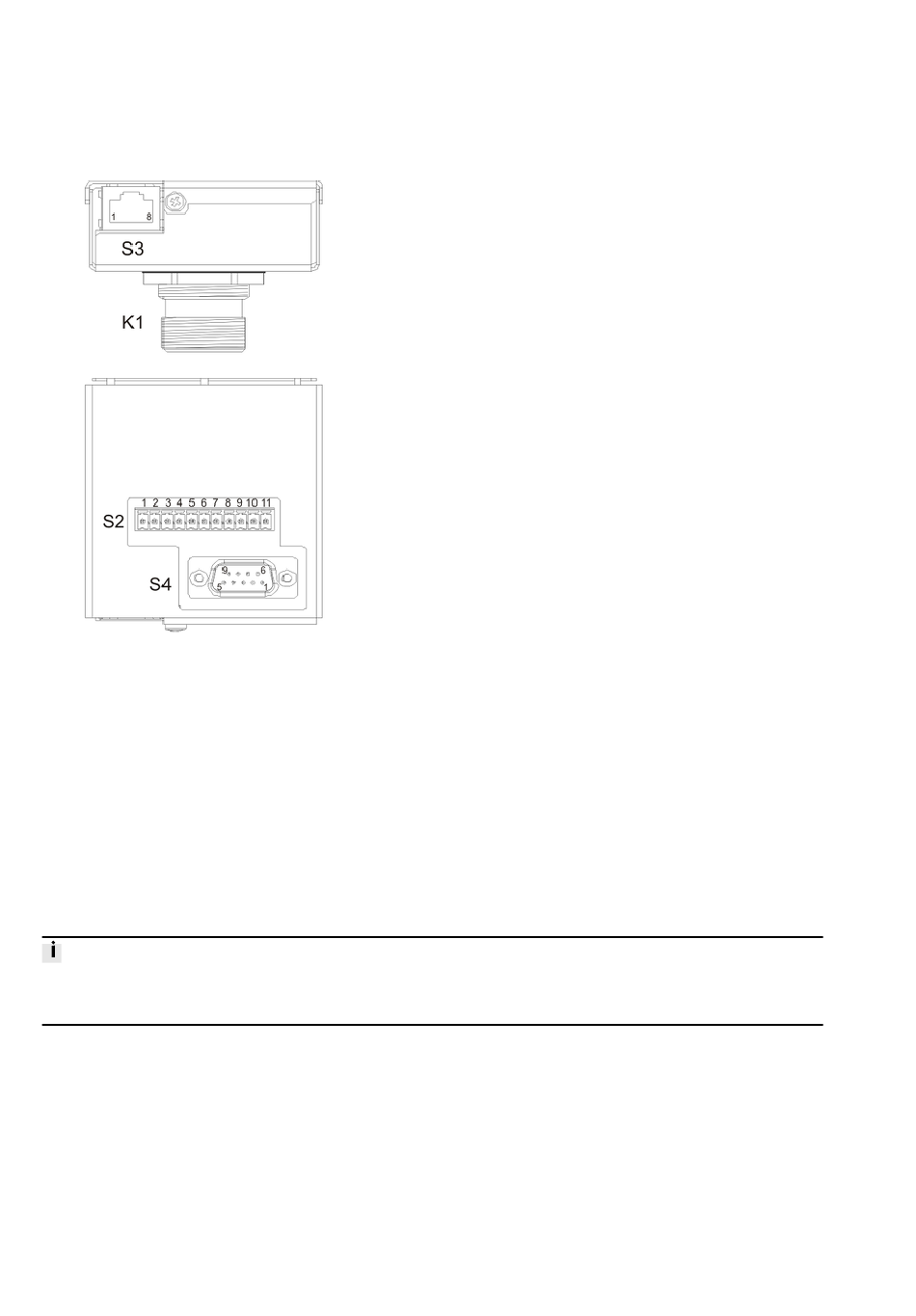

Fig. 26 Connecteur mâle du boîtier d'interface CAMI-C
Raccord
Ce chapitre décrit le raccordement des câbles de commande (alimentation électrique, circuits d'arrêt
d'urgence et de validation) et des câbles de données au boîtier d'interface è Fig.4.
Le mode point-à-point via l'interface Ethernet nécessite un câble croisé entre le terminal de com-
mande manuelle CDSA-D3-RV et la commande.
Blindage à l'intérieur de l'armoire de commande
Dans de nombreux cas, l'armoire de commande renferme toute une série de sources d'interférences,
telles que p. ex. des modules de servocommande, des transformateurs, des contacteurs et des relais.
C'est pourquoi le blindage du câble doit être assuré entre le boîtier de connecteur (armoire de com-
mande) et la commande (connexion continue du terminal de commande manuelle jusqu'à la com-
mande è 15 Annex : compatibilité électromagnétique.
50
3
(S3) Barrette de fixation à 11 broches pour
les câbles d'alimentation et de commande
(dispositif d'arrêt d'urgence, interrupteur
de commande de validation à 3 positions),
connecteur correspondant requis (inclus
dans la livraison)
Festo — CDSA-D3-RV — 2020-08
