Vue d'ensemble du produit
Exemple de raccordement avec appareil de surveillance
L'exemple suivant doit servir d'aide à l'application finale :
1 Terminal de commande manuelle
2 Interrupteur de commande de validation à 3
positions
3 Câbles de liaison
4 Fiche ronde des câbles de liaison

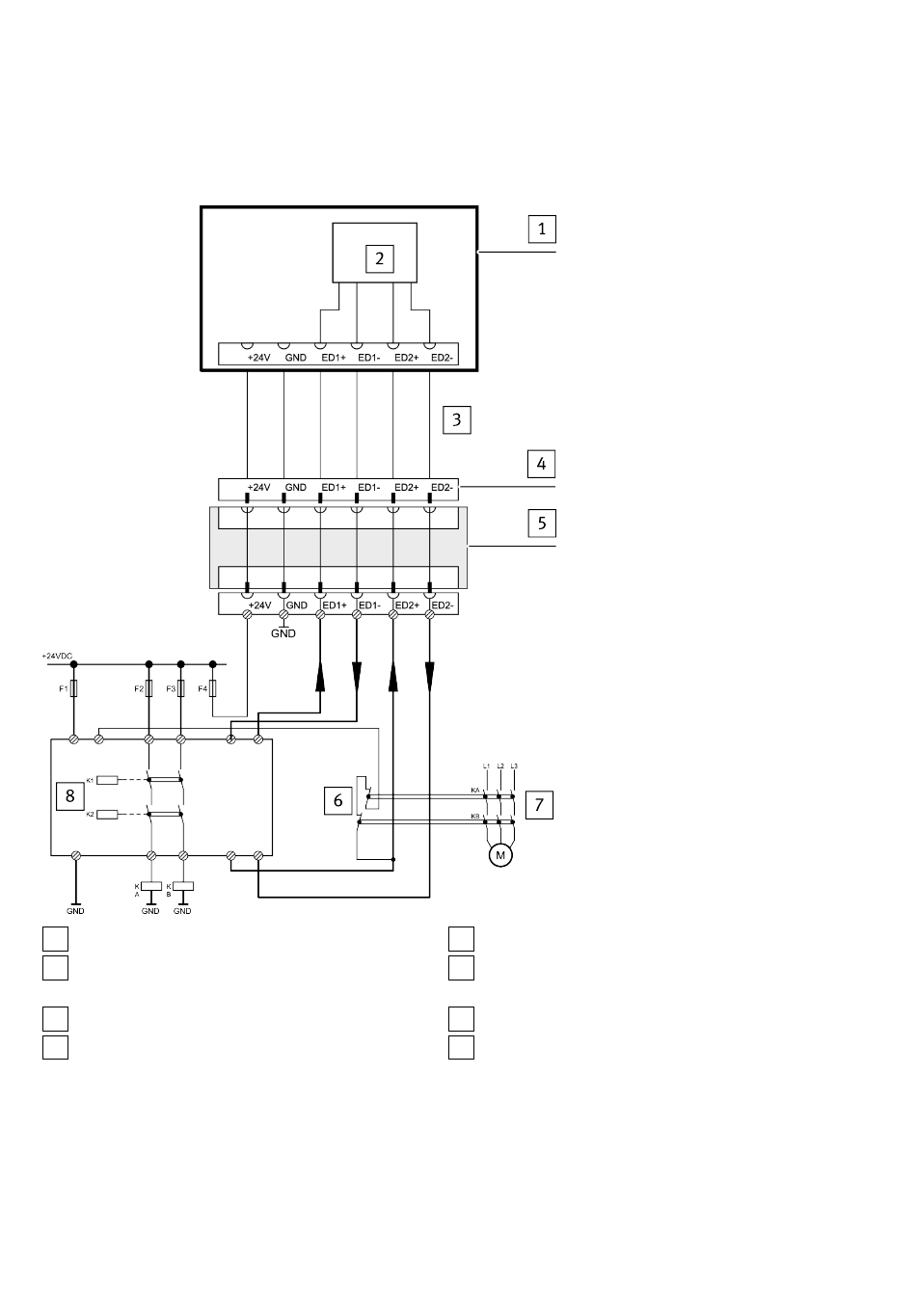

Fig. 7 Exemple de raccordement
Le graphique montre une proposition de circuit pour réaliser la catégorie 4 PL e pour la fonction de va-
lidation avec un dispositif de surveillance. Le dispositif de surveillance et les composants suivants
doivent être pris en compte dans le calcul de la fonction de sécurité complète « Autorisation via l'in-
terrupteur de commande de validation à 3 positions ».
22
5 Boîtier d'interface
6 Condition de démarrage avec surveillance de
contrôle
7 Autorisation du mouvement dangereux
8 Relais de sécurité
Festo — CDSA-D3-RV — 2020-08
