2

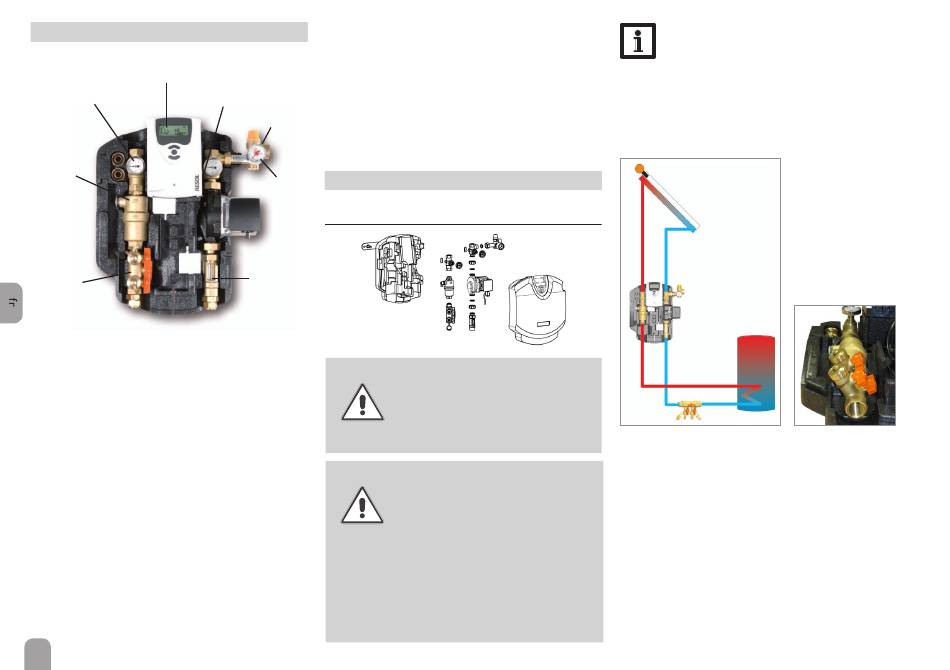

Montage de la station
régulateur
DeltaSol
®
C
thermomètre
thermomètre
départ
retour
purgeur d'air
unité de remplis-
sage et de vidan-
ge (optionelle)
Î Déterminer le lieu de montage de la station solaire.
Î Retirer l'ensemble de la station solaire de
l'emballage. Retirer la partie avant du boîtier
thermo-isolant de la station.
Î Tenir le support mural (fourni avec la station)
contre le mur et marquer les trous de montage,
percer, introduire les chevilles.
Î Fixer le support mural au mur à l'aide des vis
fournies.
Î Fixer la station solaire au support mural. La stati-
on s' encliquete.
Î Raccorder la station solaire à l'installation solaire.
Î Vérifier
la
pression
d'admission
d'expansion et adapter-la si nécessaire aux condi-
tions locales (pression d'admission [bar] = 1 bar
+ ∆Th [m]*1/10 (∆Th = différence de hauteur
entre le capteur et la station solaire).
4
Î Raccorder les composants électriques de la sta-
tion solaire: Installer les sondes de ballon et de
capteur puis relier-les au régulateur. Brancher la
prise d'alimentation du régulateur dans une prise
de courant.
Î Resserrer tous les écrous d'accouplement et les
dispositif de
raccords à vis.
sécurité
Î Poser la partie avant du boîtier thermo-isolant
sur la station solaire.
3
Mise en service
manomètre
3.1
Rinçage et remplissage de l'installation
solaire
débitmètre
Attention ! risque de brûlure !
Nous vous recommandons de ne pas
rincer ni remplir l'installation en cas
de soleil rayonnant afin d'éviter une
ébullition du fluide caloporteur dans
les capteurs !
Attention ! risque de gel !
Une fois rincées, les installations so-
laires ne peuvent plus être entière-
ment vidées. Risque de dommages dus
au gel en cas de rinçage à l'eau ! Rin-
cer et remplisser l'installation solaire
du
vase
uniquement avec le fluide caloporteur.
Î Utiliser comme fluide ca-
loporteur un mélange de
glycol de propylène et d'eau
(max. 50 % de glycol de pro-
pylène).
Conseils pour la première mise en
service
L'unité de vidange et de remplissage, four-
nie sur demande, peut être installée dans la
station solaire (en bas du purgeur d'air, de
30° vers l'extérieure, voir fig.2) ou bien ho-
rizontalement au point le plus bas du circuit
solaire (voir fig.1).
fig.1
En tout cas, un filtre empêchant les calamines rincées
de pénétrer de nouveau dans le circuit solaire doit
être installé entre le réservoir et la pompe solaire.
Si l'unité de vidange et de remplissage est intégrée
dans la station solaire, nous vous recommandons
l'utilisation d'une vanne de remplissage et de vidange
supplémentaire au point le plus bas du circuit solaire
pour le rinçage de calamines.
Ce processus de rinçage est décrit dans le chapitre "3.2
Rinçage du réservoir lors de la première mise en ser-
vice". Procédez ensuite comme décrit dans le chapitre
"3.3 Rinçage et remplissage de l'installation solaire".
fig.2
