7. ÉCRAN DU PANNEAU DE COMMANDES
Logique du panneau de commandes
7.1.
Nous indiquons ci-après quelques informations utiles pour comprendre la logique de navigation et
d'utilisation du panneau de commandes :
La luminosité du panneau de commandes s'éteint après environ 30" secondes d'inactivité du clavier.
Pour rallumer le rétro-éclairage, il suffit d'appuyer sur l'un quelconque des poussoirs du panneau.
Le premier écran qui apparaît affiche l'état de fonctionnement de la chaudière (ON, OFF,
ALLUMAGE, EXTINCTION). Visualiser également l'heure et la température de l'eau mesurée dans la
chaudière.
En appuyant sur l'une des 4 touches autour de l'écran (C D E F), on entre dans l'écran de réglage du
fonctionnement de la chaudière (niveau maximum de flamme, température de consigne de
chaudière). Depuis ce niveau, les 4 touches autour de l'écran prennent des fonctionnalités
"spéciales", c'est-à-dire qu'elles se réfèrent directement aux inscriptions correspondantes qui
apparaissent aux 4 coins de l'écran (ex, l'inscription en haut à droite se réfère à la touche D).
Quand je modifie un réglage à n'importe quel niveau du menu et que je ne confirme pas la
modification par la touche " K" en laissant le clavier inactif pendant quelques secondes, l'écran
initial réapparaît automatiquement et les modifications ne sont pas sauvegardées.
Si, à partir d'un niveau quelconque du menu, j'appuie brièvement sur la touche on/off (B), l'écran se
remet automatiquement à l'écran initial (état de fonctionnement de la chaudière) sans sauvegarder
d'éventuelles modifications non confirmées avec la touche " K".

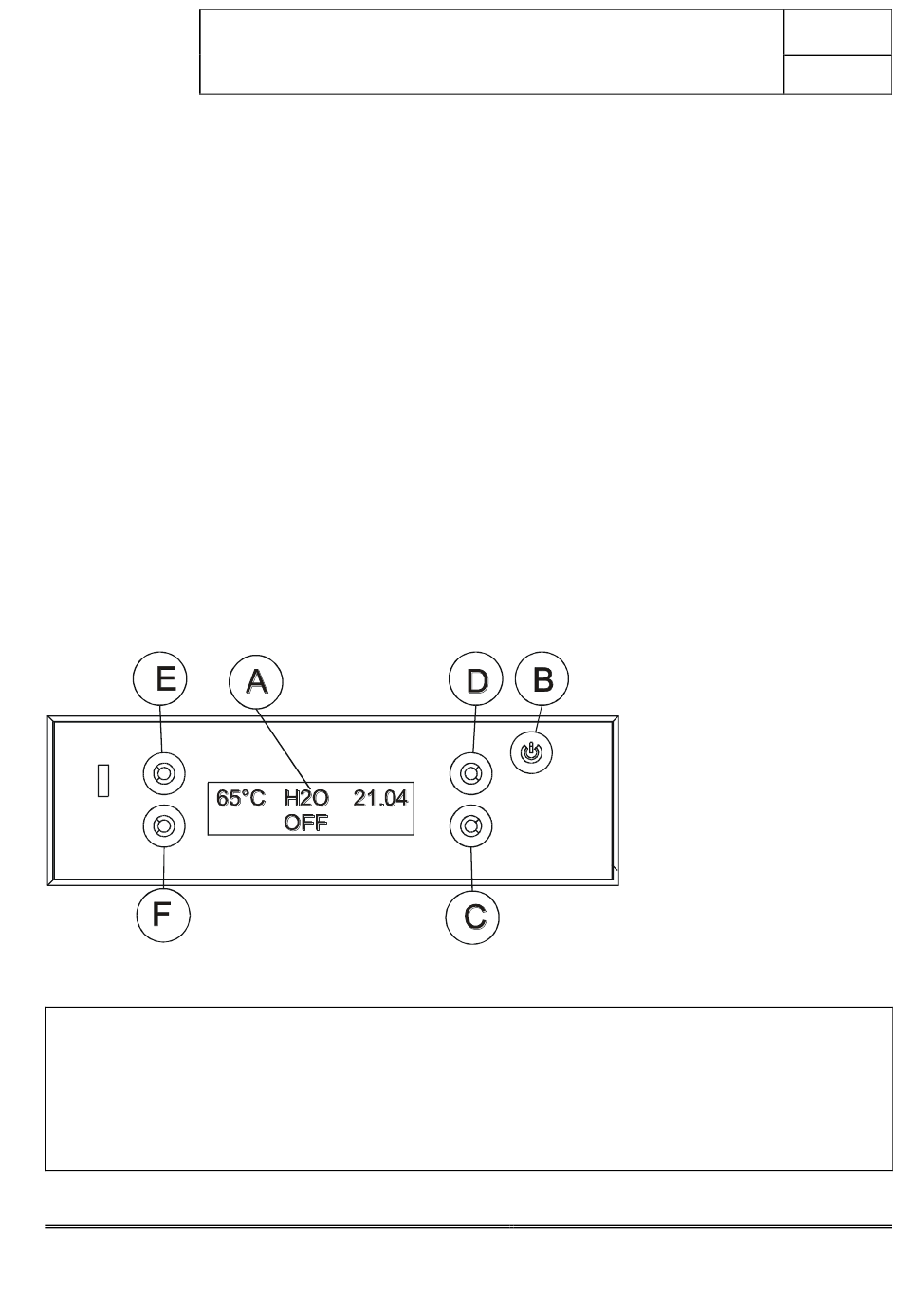

LÉGENDE
A. Écran ; indique une série d'informations sur la chaudière, en plus du code d'identification d'une éventuelle
anomalie de fonctionnement.
B. Touche d'allumage et d'extinction (ON/OFF) ou ESC (sortie du menu)
C. Touche de sélection/modification (de l'écran suivant)
D. Touche de sélection/modification (de l'écran suivant)
E. Touche de sélection/modification (de l'écran suivant)
F. Touche de sélection/modification (de l'écran suivant)
N.B. sur le panneau de commande, il est possible de régler la langue.
Panneau de commandes
VARIOMATIC
MANUEL D'UTILISATION ET D'INSTALLATION
Service technique - Droits réservés - Reproduction interdite
Chapitre
7
page 31
