4. INSTALLATION
Outillage et matériaux requis
• Ciseaux
• Lunettes de sécurité • Masque antipous-
• Perceuse électrique • Tournevis
• Foret :
Pour trous du support : 4 mm, N°23 ou 9/
64"
Pour coque en fibre de verre : foret co-
nique (de préférence),
6 mm ou 1/4"
Pour trou du tableau : 9 mm ou 3/4" (en op-
tion)
Pour trous du collier de câble : 3 mm ou 1/
8"
• Regle droite
• Crayon
• Peinture antidépôt a l'eau (obligatoire en
eau salée)

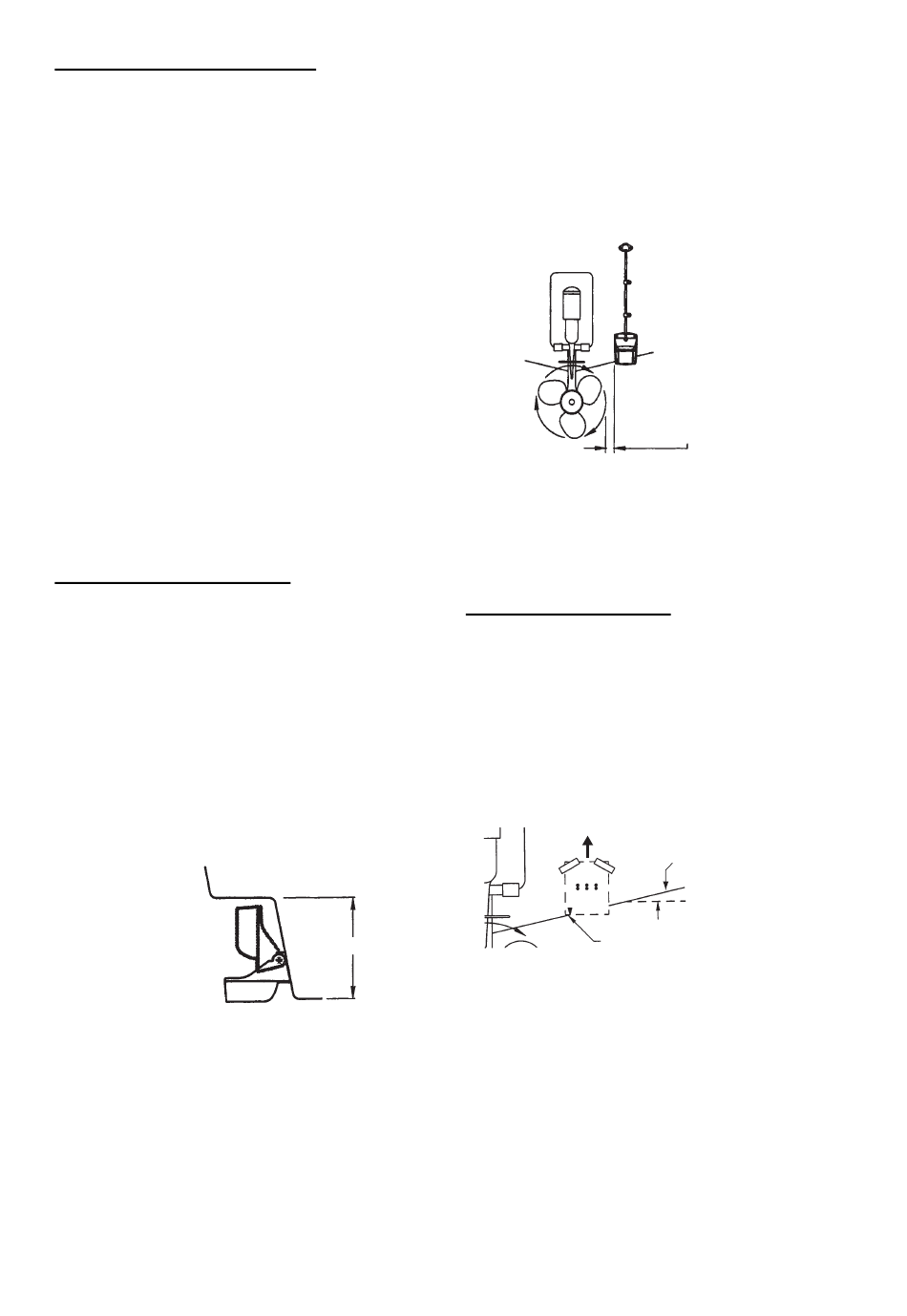

Emplacement de montage
Pour obtenir la meilleure performance, le cap-
teur doit etre immergé dans une eau sans air
et sans turbulence. Placez le capteur a proxi-
mité de l'axe longitudinal du bateau. Sur les
coques plus lentes et plus lourdes, vous pou-
vez le placer plus loin de l'axe.
Laissez un espace suffisant au-dessus du
support pour qu'il puisse etre enlevé et tour-
nez le capteur vers le haut.
Hauteur sans
capteur de
vitesse 191 mm
(7-1/2")
Hauteur sans
capteur de
vitesse 213 mm
(8-1/2")
Remarque 1: Ne montez pas le capteur dans
une zone de turbulence ou de présence de
bulles d'air : pres d'une prise d'eau ou
d'ouvertures d'éjection, derriere des virures,
des lisses, des raccords ou des irrégularités
de la coque, ou derriere une érosion de pein-
ture (génération de turbulences).
• Ruban-cache
siere
• Mastic en silicone
• Attaches de câble
Hauteur
Remarque 2: Évitez de placer le capteur a un
emplacement de soutien du bateau lors du re-
morquage, de la mise a l'eau, du virage et de
la mise en cale seche.
Remarque 3: Pour les bateaux a un seul
moteur, placez-le a tribord a au moins 75 mm
(3") du rayon de l'hélice.
Emplacement de montage sur un bateau a un
seul moteur
Remarque 4: Pour les bateaux a deux mo-
teurs, montez-le entre les moteurs.
Installation du support
1. Découpez le gabarit d'installation (fourni
avec la sonde) le long des pointillés.
2. A l'endroit choisi, placez le gabarit de sor-
te que la fleche en bas soit alignée sur le
bord inférieur du tableau. Vérifiez que le
gabarit est parallele a la ligne de flottai-
son, fixez-le avec du ruban adhésif.
Alignez le gabarit verticalement.
Positionnement du gabarit
Avertissement: Portez toujours des lu-
nettes de sécurité et un masque anti-
poussiere.
3. A l'aide d'un foret de 4 mm, N°23 ou 9/
64", percez trois trous de 22 mm (7/8") de
profondeur aux endroits indiqués. Pour
éviter de percer trop en profondeur, enve-
42
75 mm (3")
minimum au-delà
du rayon
Angle d'inclinaison
Inclinaison de la coque
Parallèle à la ligne de
flottaison
Aligner la flèche du gabarit avec le
bord inférieur du tableau.
