El acumulador de iones de litio va protegido contra altas des-
cargas por "Electronic Cell Protection (ECP) (Protección Elec-
trónica de Celdas)". Si el acumulador está descargado, un cir-
cuito de protección se encarga de desconectar la herramienta
eléctrica. El útil deja de moverse.
 En caso de una desconexión automática de la herra-
mienta eléctrica no mantenga accionado el interruptor
de conexión/desconexión. El acumulador podría
dañarse.
Observe las indicaciones referentes a la eliminación.

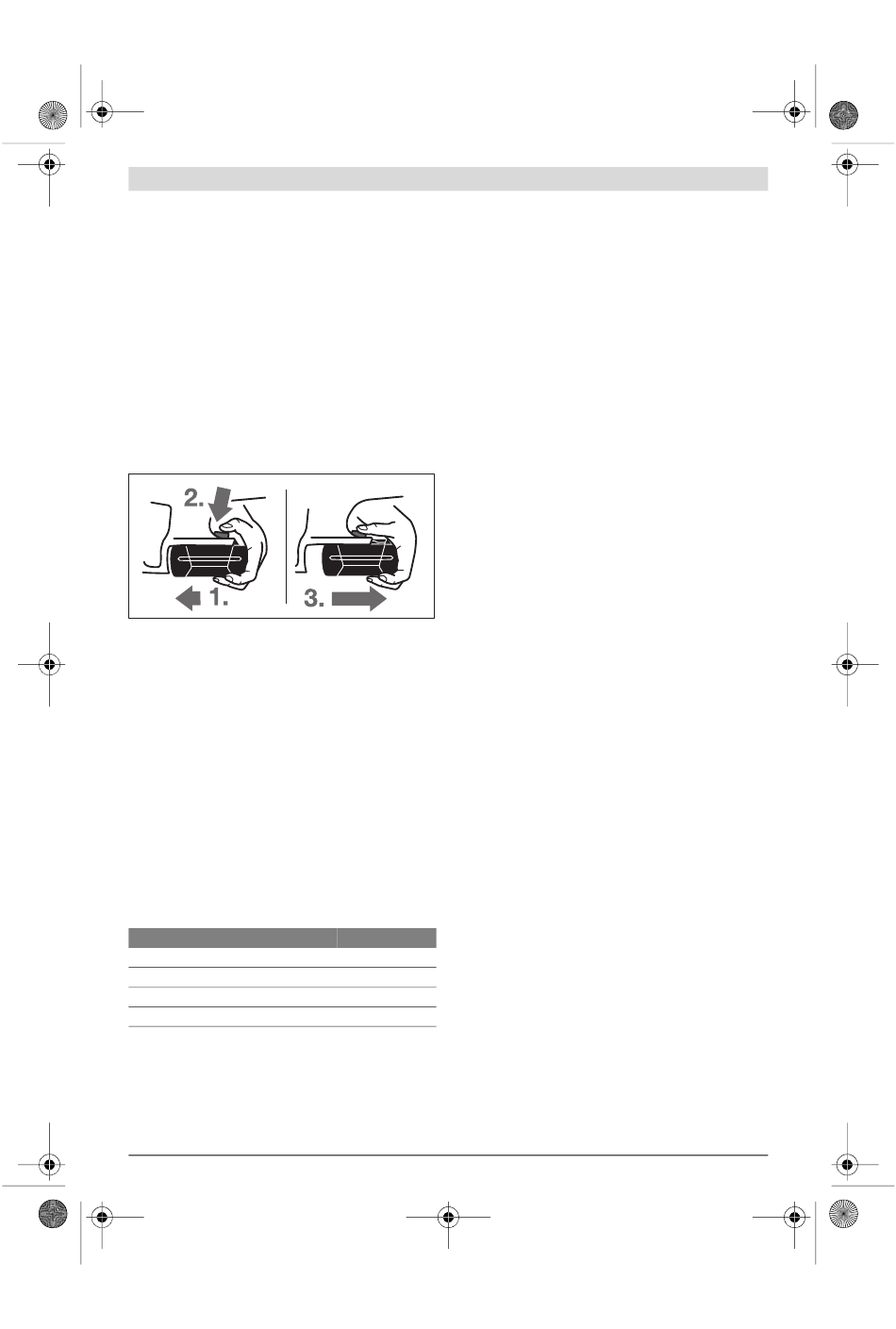

Desmontaje del acumulador
La extracción del acumulador 6 se realiza en dos etapas para
evitar que éste se salga en el caso de un accionamiento acci-
dental del botón de extracción 5. Al estar montado el acumu-
lador en la herramienta eléctrica, éste es retenido en esa po-
sición por un resorte.
Para desmontar el acumulador 6:
– Presione el acumulador contra la base de la herramienta
eléctrica (1.), accionando al mismo tiempo el botón de ex-
tracción 5 (2.).
– Extraiga el acumulador de la herramienta eléctrica hasta
que sea visible una franja roja (3.).
– Presione nuevamente el botón de extracción 5 y saque
completamente el acumulador.
Indicador del estado de carga del acumulador
(ver figura B)
El nivel de carga del acumulador 6 se señaliza mediante los
tres LED verdes del indicador de carga 27. Por motivos de se-
guridad, solamente es posible determinar el estado de carga
con la herramienta eléctrica detenida.
Pulse la tecla 26 para visualizar el estado de carga (también
puede realizarse con el acumulador desmontado). Después
de 5 segundos, aprox., se apaga automáticamente el indica-
dor de estado de carga.
LED
3 LED verdes encendidos
2 LED verdes encendidos
1 LED verde encendido
1 LED verde intermitente
Si al pulsar la tecla 26 no se ilumina ningún LED, ello es señal
de que el acumulador está deteriorado y deberá reemplazar-
se.
Bosch Power Tools
Durante el proceso de carga se encienden uno tras otro los
tres LED verdes y se apagan brevemente. El acumulador se
encuentra completamente cargado al encenderse permanen-
temente los tres LED verdes. Aprox. 5 minutos después de
haber sido completamente cargado el acumulador, los tres
LED verdes se vuelven a apagar.
Montaje y cambio de la hoja de sierra
 Siempre extraer el acumulador antes de cualquier ma-
nipulación en la herramienta eléctrica.
 Al montar la hoja de sierra utilice unos guantes de pro-
tección. Podría accidentarse en caso de tocar la hoja de
sierra.
 Únicamente emplee hojas de sierra que cumplan con
los datos técnicos indicados en estas instrucciones de
manejo.
 Jamás utilice discos amoladores como útil.
Selección de la hoja de sierra
Al final de estas instrucciones encontrará una relación de las
hojas de sierra recomendadas.
Desmontaje de la hoja de sierra (ver figura A)
Para cambiar el útil se recomienda depositar la herramienta
eléctrica sobre el frente de la carcasa del motor.
– Accione el botón de bloqueo del husillo 17 y manténgalo
presionado.
 Solamente accione el botón de bloqueo del husillo 17
estando detenido el husillo de la sierra. En caso contra-
rio podría dañarse la herramienta eléctrica.
– Afloje el tornillo de sujeción 24 girándolo con la llave ma-
cho hexagonal 19 en dirección .
– Abata hacia atrás la caperuza protectora pendular 10 y
manténgala en esa posición.
– Retire la brida de apriete 23 y la hoja de sierra 22 del husi-
llo de la sierra 20.
Montaje de la hoja de sierra (ver figura A)
Para cambiar el útil se recomienda depositar la herramienta
eléctrica sobre el frente de la carcasa del motor.
– Limpie la hoja de sierra 22 y todas las demás piezas de su-
jeción a montar.
– Abata hacia atrás la caperuza protectora pendular 10 y
manténgala en esa posición.
– Monte la hoja de sierra 22 en la brida de apoyo 21. El sen-
tido de corte de los dientes (flecha marcada sobre la hoja
de sierra) deberá coincidir con la flecha de sentido de giro
Capacidad
que lleva la caperuza protectora pendular 10.
≥2/3
– Monte la brida de apriete 23 y enrosque el tornillo de suje-
ción 24 girándolo en dirección . Cuide que sea correcta
≥1/3
la posición de montaje de la brida de apoyo 21 y de la brida
<1/3
de apriete 23.
Reserva
– Accione el botón de bloqueo del husillo 17 y manténgalo
presionado.
– Apriete el tornillo de sujeción 24 girándolo con la llave ma-
cho hexagonal 19 en dirección . El par de apriete deberá
ser de 6–9 Nm, lo cual equivale a un apriete a mano, más
¼ de vuelta o 3 de las divisiones marcadas 25 en la caperu-
za protectora 7.
