Régulateur De Contrôle De Débit 249849 - Graco ProMix 2KS Mode D'emploi Et Pièces De Rechange

Pièces

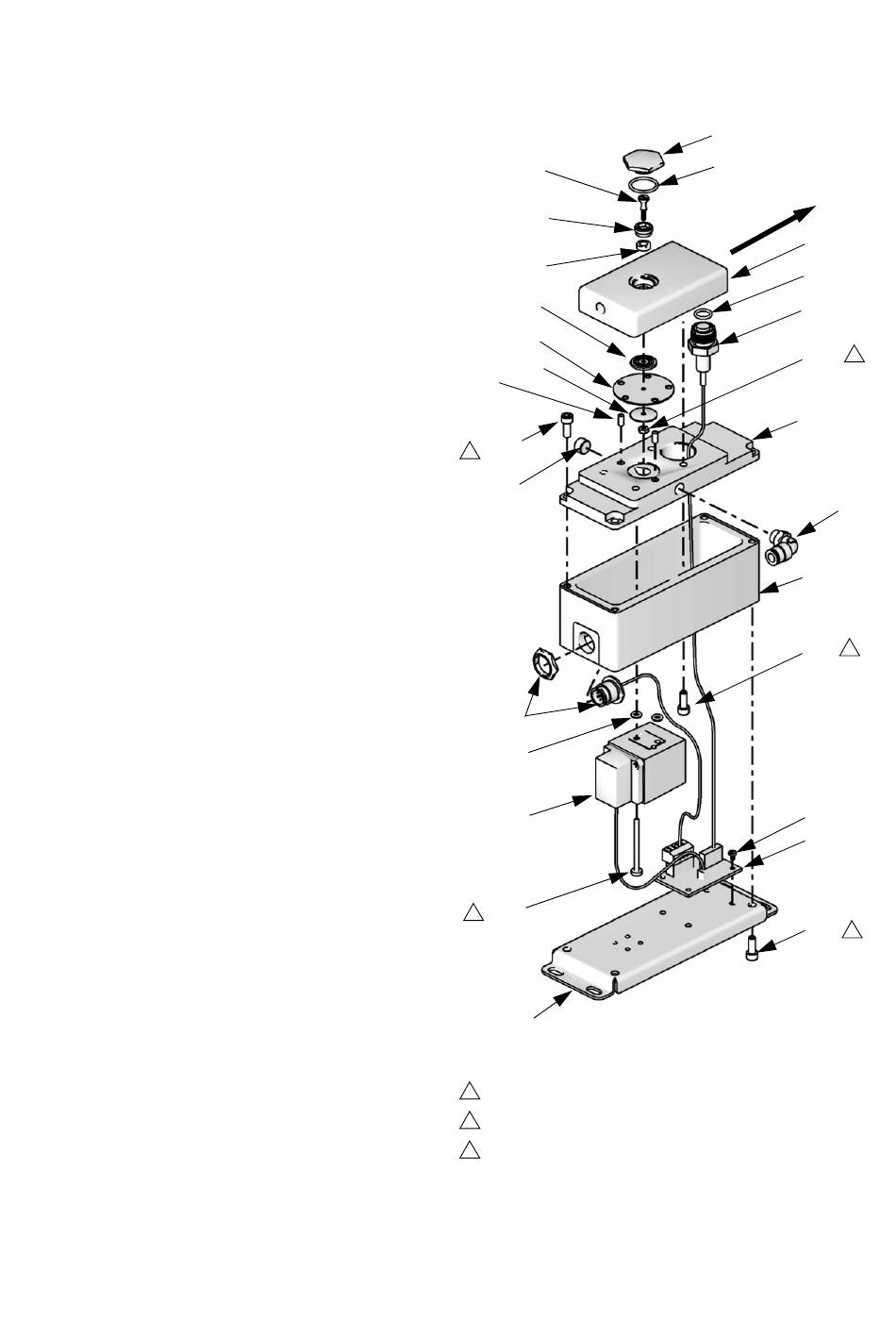

Régulateur de contrôle de débit 249849
No. de Pièce
Réf. No. Description
601* 102980 BOULON, plein, hexagonal' 4-40
602‡* N/A JOINT TORIQUE ;
fluoroélastomère résistant
aux produits chimiques
603 112698 COUDE ; tube de 1/8 npt(m) x
1/4 de pouce (6 mm) de diamètre
extérieur
604* N/A JOINT TORIQUE ;
fluoroélastomère résistant
aux produits chimiques
605 N/A VIS, capuchon, tête creuse,
10-32 x 1/2 pouce (13 mm)
606 N/A PLAQUE, fluide, régualteur
607 15F799 PLAQUE, air, régualteur
609* N/A EMBASE, régulateur
610* N/A DISPOSITIF DE RETENUE,
embase
611 N/A BOITIER, contrôle de débit
612* N/A ENTRETOISE,régulateur
613* N/A POINTEAU, régulateur
614 N/A SUPPORT, régulation de débit
615 15F806 PRISE, régulateur
616* 168881 SUPPORT ; acétal
617* 178321 DIAPHRAGME, régulateur
618 249179 PANNEAU, montage de circuit
619 120013 VANNE, proportionnel, v/P ;
inclut les articles 619a et 619b
619a N/A • VIS, capuchon, tête creuse ;
M3 x 0,5 x 44 mm
619b N/A • JOINT TORIQUE, montage
620‡* N/A CAPTEUR, contrôle de la pression
621 107295 VIS, machine, tête cylindrique
large ; 4-40 x 3/16 de pouce
(5 mm)
622 104765 PRISE, tuyau, tête cylindrique
large ; 4-40 x 3/16 de pouce
(5 mm)
623* 192387 GOUJON, goupille
624 15G613 FILS COUPLÉS, contrôle de débit
* Pièces incluses dans le kit d'entretien
du régulateur 15G843. À acheter séparément.
‡ Les pièces incluses dans le kit 15G867 d'entretien
du capteur. À acheter séparément.
Les pièces étiquettées n/a ne sont pas disponibles
séparément.
74
Qté
*613
1
1
*610
1
*609
*612
1
*617
*616
*623
12
1
605
1 2
1
622
1
1
1
1
1
1
1
1
1
624
1
619b
2
619
2
1
4
619a
3
1
2
614
1
1
Moment de torsion à 8-10 pouces-lbs (0,9-1,1 N•m)
2
Moment de torsion à 30-40 pouces-lbs (3,4-4,5 N•m)
3
Moment de torsion à 5-7 pouces-lbs (0,6-0,8 N•m)
615
604*
Sens de la
circulation
606
602*‡
620*‡
601*
607
611
605
621
618
605
TI12506a
313959B
1
603
2
2
