Entretien
Remplacement des électrovannes
La station de fluides à montage mural a un minimum
de 4 électrovannes. Si vous avez des options installées,
vous avez des électrovannes supplémentaires
(facultatives) pour chacune d'elles. Voir Tableau 7
et Diagrammes schématiques, à la page 28.
Pour remplacez un électrovanne unique :
1. Suivez la Préparation, à la page 39, et coupez
le courant au disjoncteur principal.
2. Débranchez 2 fils du solénoïde du panneau de
commande (302). Voir F
du système, à la page 31.
3. Dévissez 2 vis (P) et enlevez l'électrovanne (313).
F . 21.
IG
4. Installez un nouveel électrovanne (313).
5. Connectez 2 fils (n) à la carte de commande (302).
Les fils de l'électrovanne sont de polarité différente
(rouge +, noir –). Référez-vous à Schéma électrique
du système, à la page 31.
6. Replacez le couvercle (322).
Remplacement du fusible de la carte
de commande
REMARQUE : Le remplacement du fusible par un
fusible non fourni par Graco annule l'approbation
de la sécurité du système IS.
Fusible Pièce No. Description
F1 123690 Fusible ; 125 mA,
intrinsèquement sûr
1. Observer Préparation, page 39.
2. Localisez le fusible F1 sur la carte de commande.
Voir F . 21. Enlevez la vis et l'armature.
IG
3. Tirez le fusible de la carte.
4. Installez un nouveau fusible (343).
5. Replacez le couvercle (322).
42
. 20 et Schéma électrique
IG
Tableau 7 : Électrovanne du panneau mural
Electrovanne Actionne
Standard
1 Vanne de dosage A
2 Vanne de dosage B
3 Vanne de purge d'air
4 Vanne de purge au solvant
En option
5 Troisième vanne de rinçage
6 Vanne de décharge A
7 Vanne de décharge B
8 Boîte de rinçage de pistolet 1
9 Boîte de rinçage de pistolet 2
N
1 2 3 4
P
313

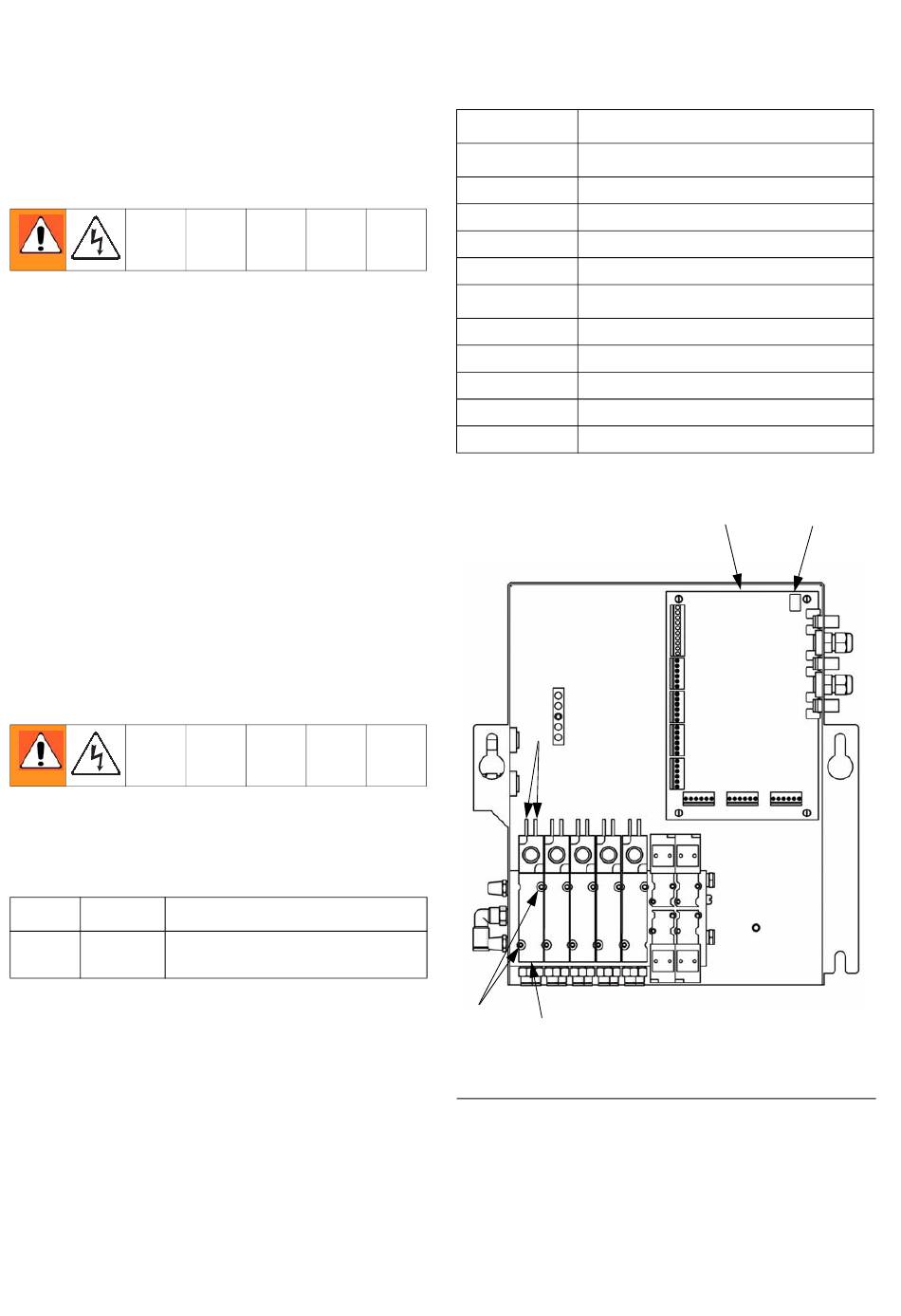

F . 21 : Remplacement des électrovannes
IG
et du fusible
302
6 7
5
8 9
343
TI12652a
313959B
