Débitmètres G250 et G250HR
Enlèvement
1. Observer Préparation, page 45.
2. Dévissez le câble du connecteur du compteur (CC).
F
. 31.
IG
3. Dévissez les vis M6 (442) et les rondelles (440)
à partir de la plaque de montage du compteur (438)
avec une clé à douille. F
4. Débranchez la conduite de fluide de l'entrée
du compteur (P).
5. Débranchez le raccord de sortie (H) du compteur
de la vanne de dosage.
6. Faites l'entretien du compteur selon les intructions
du manuel de compteur 308778.
Installation
1. Vissez le raccord de sortie du compteur (H)
solidement sur l'orifice d'entrée de la vanne
de dosage, en utilisant une clé à molette.
REMARQUE
Pour éviter les fuites, fixezle raccord de sortie du
compteur (H) à la valve de dosage avant de connecter
le compteur à la plaque (438).
2. Securisez le compteur (M) à la plaque (438) avec
des vis et rondelles (442, 440).
3. Branchez le câble au câble du connecteur (CC).
F
. 31.
IG
4. Connectez la conduite de fluide à l'entrée
du compteur (P).
F
. 32 : Schéma du câble du débitmètre
IG
313959B
. 31.
IG
1
PWR (RED)
2
COM (BLACK)
3
SIG (WHITE)
*
J3
4
SHIELD/GRN
5
PWR (RED)
6
COM (BLACK)
SIG (WHITE)
SHIELD/GRN
1
PWR (RED)
2
COM (BLACK)
3
SIG (WHITE)
*
J12
4
SHIELD/GRN
5
6
GROUND
TERMINAL
*Connecteurs sur la carte de commande de la station de fluide
5. Calibrez le compteur selon les instructions
du manuel d'utilisation ProMix.
6. Placez le panneau dans sa position correcte
et remontez le panneau RoboMix.
M
P
438
412
419
F

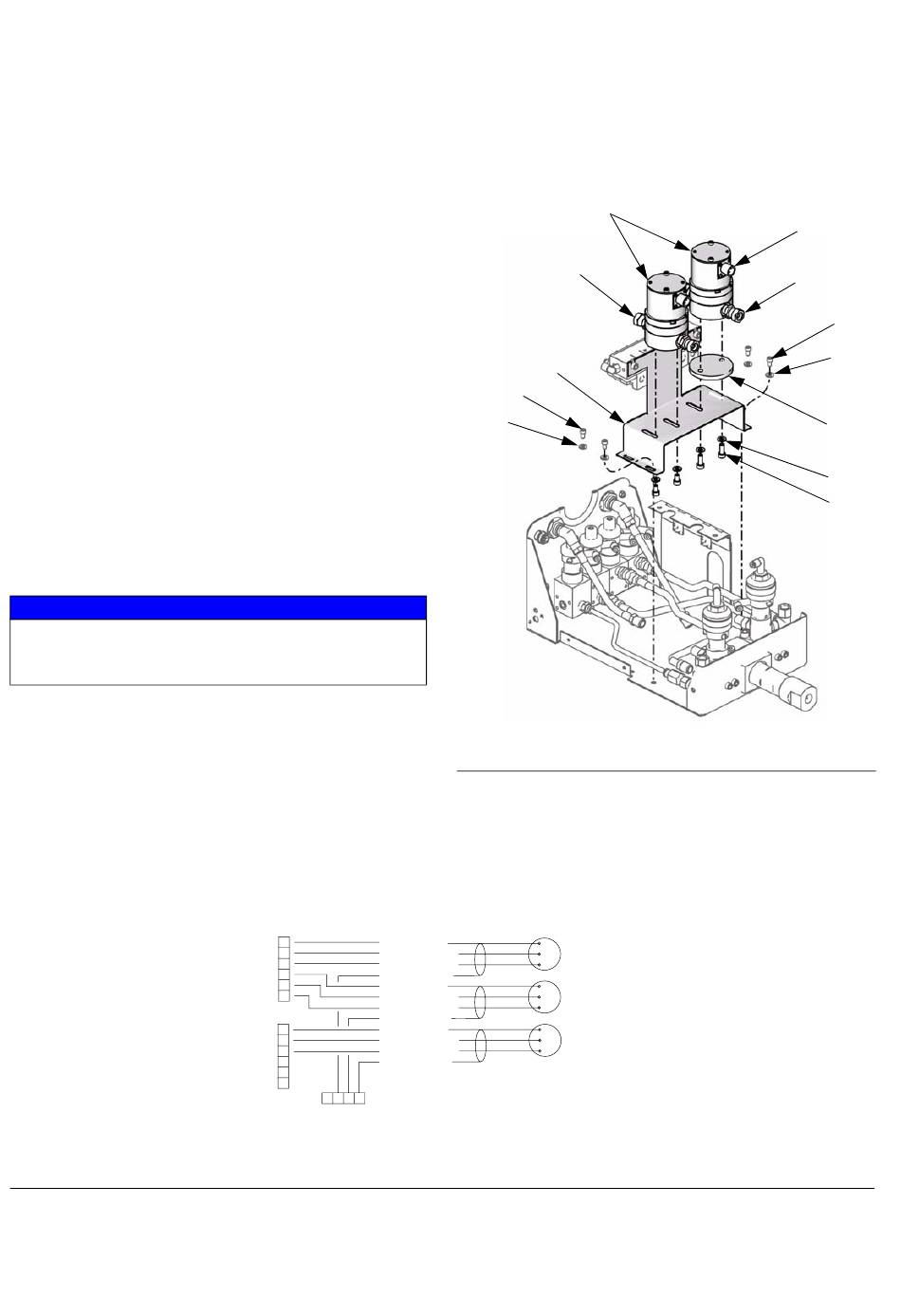

. 31 : Débitmètres G250/G250HR
IG
3X CABLE
FLOW METER A
FLOW METER B
FLOW METER SOLVENT
Entretien
CC
H
412
419
439
440
442
TI12646a
49
