Diagnostic de la carte Barrière EasyKey
Voir F . 7 et Tableau 2 pour le dépannage de EasyKey. Voir 0galement EasyKey Schéma électrique à la page 29
IG
et le Schéma électrique du système aux pages 30 et 31.
F4
F3
D4

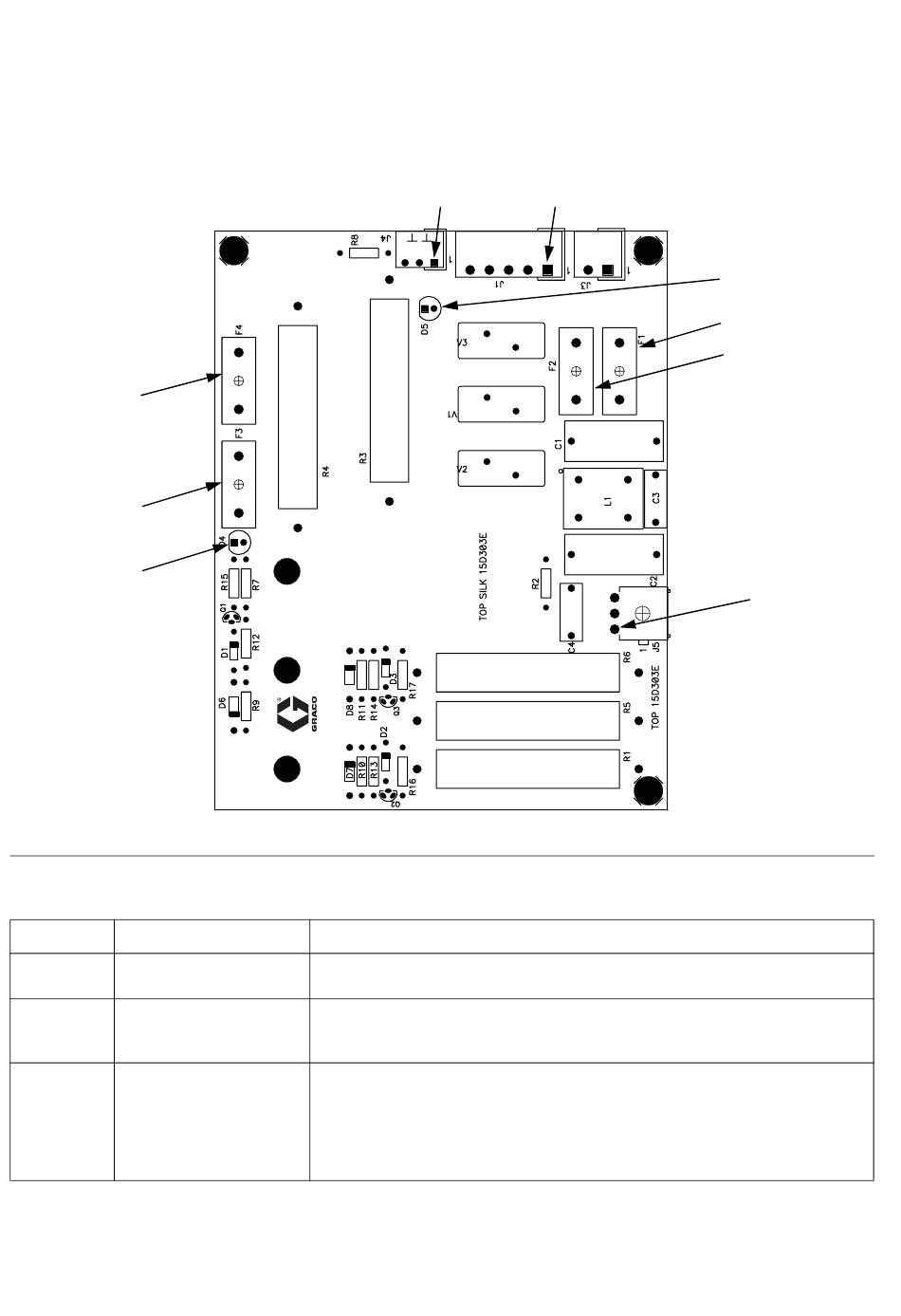

F . 7 : 255786 Carte barrière de EasyKey
IG
Connecteur Description
J1 Entrée de l'alimenation
en courant alternatif
J4 Entrée de l'alimentation
de 24 Vdc à la carte
d'affichage EasyKey
J5 Sortie de l'alimentation
de 12 Vdc à la carte de
la station de fluides
313959B
J4, Broche 1
Tableau 2 : Diagnostic de la carte barrière de EasyKey
Diagnostic
N/A
D5 s'allume.
D4 s'allume si la carte barrière fonctionne. Si D4 ne s'allume pas,
les fusibles F3 ou F4 (Graco pièce 15D979) sont grillés ou s'il n'y
a pas de puissance d'entrée à J4.
S'il n'ya pas de puissance d'entrée (D5 ne s'allume pas), les fusibles F1
et F2 (Graco Part No. 114788) peuvent être grillés.
J1, Broche 1
Dépannage
D5
F1
F2
J5, Broche 1
19
