Manuel technique
Square 940-2
VI/3 Mise en service
avec encodeur -
Quick Setup
»
Page 04.046.52
VI. Configuration - suite

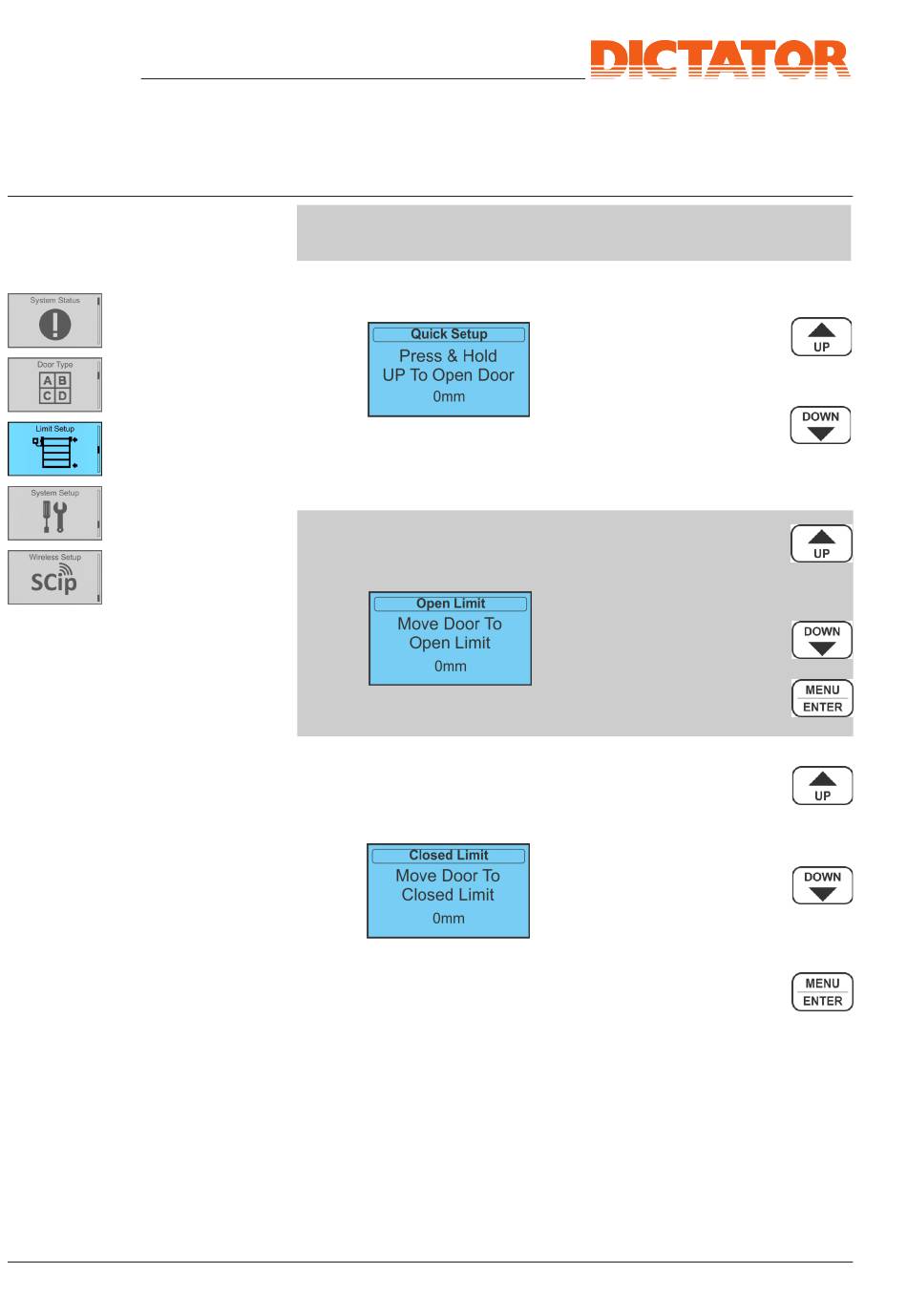

Etape
Affichage
1
Vérifier le sens de
rotation du moteur :
2
Position « fully
open » (complète-
ment ouverte) :
3
Position « fully
closed » (complète-
ment fermée) :
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210420
Action
Utiliser le bouton « UP » pour
déplacer
la
porte
dans
direction « OUVRIR ». Vérifier
que la porte se déplace dans le
sens « OUVRIR ».
La porte s'arrête automatique-
ment. Relâcher le bouton et si la
direction est OK, appuyer sur UP.
Si le résultat est erroné, appuyer
sur la touche DOWN, le contrô-
leur change automatiquement le
sens de rotation du moteur.
Utiliser
le
bouton
UP
déplacer la porte en position
complètement
ouverte.
position peut être corrigée à tout
moment à l'aide de la touche
DOWN.
Enregistrer
la
position
appuyant sur MENU/ENTER.
Déplacer maintenant la porte en
position complètement fermée à
l'aide de la touche DOWN. La
position peut être corrigée à tout
moment avec la touche UP.
Enregistrer
la
position
appuyant sur MENU/ENTER.
Encodeur incrémentiel :
Si
vous
utilisez
un
incrémentiel, effectuer maintenant
une marche de référence en
appuyant sur la touche MENU/
ENTER pour calculer les valeurs
de position à enregistrer.
la
ou
pour
La
ou
en
en
codeur
