2) Réglage de la vitesse
de fermeture
Force d'amortissement
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 1043

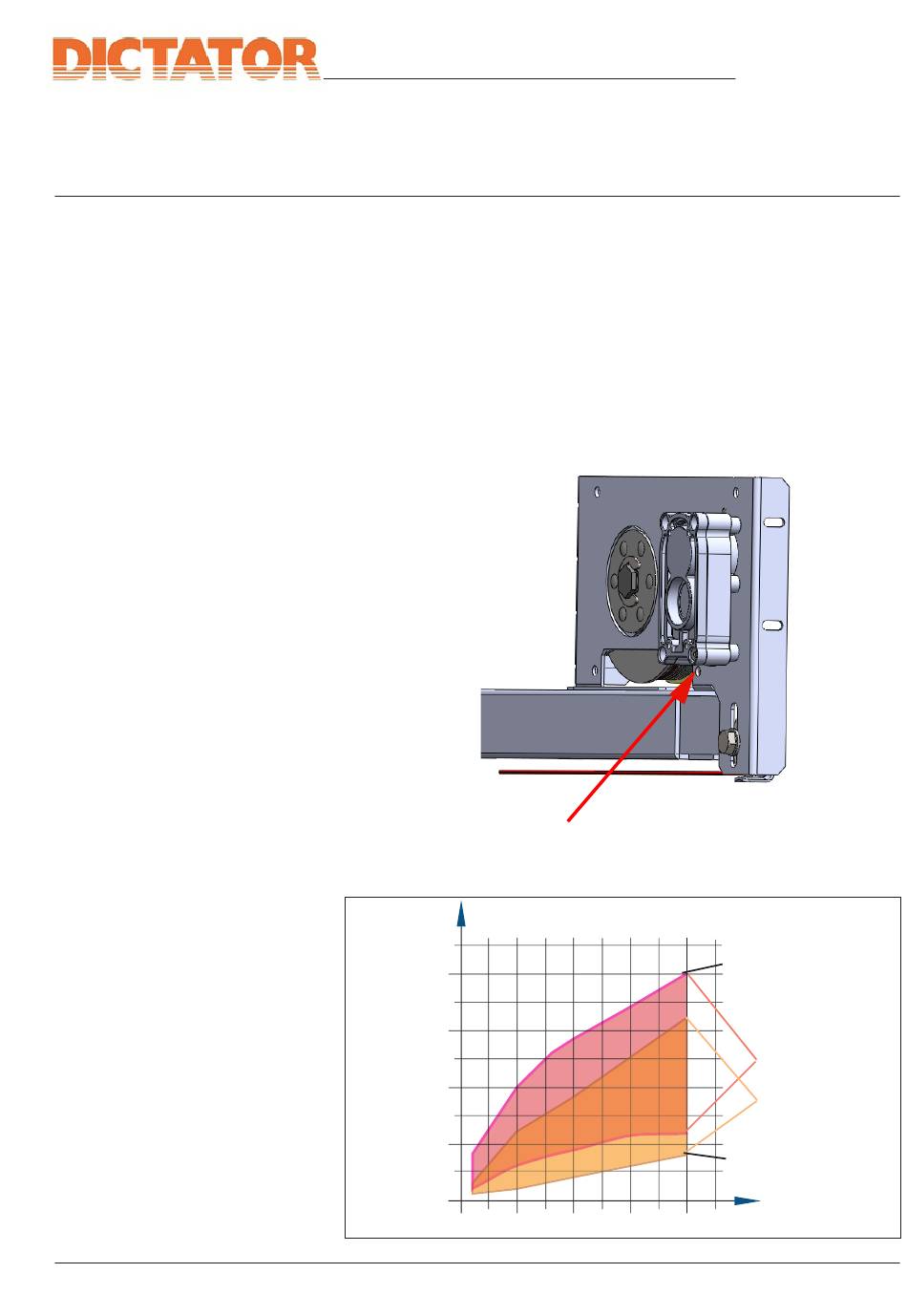

D) Réglage de la force et vitesse de fermeture (suite)
Pour régler la vitesse de fermeture ouvrir la porte complètement.
Ensuite changer la vitesse en tournant la vis de réglage de l'amortisseur
radial quand la porte se ferme (clé à six pans creux 5,5 mm ou tournevis
pour des vis à fente) (ill. 7).
Tourner dans le sens horaire :
Tourner contre le sens horaire :
Ensuite il faut vérifier, si le ressort ferme la porte de toutes les positi-
ons possibles. Si nécessaire, il faut bander le ressort un peu plus (voir
point 1. IMPORTANT : Bander le ressort seulement quand la porte est
complètement ouverte !)
Vis de réglage pour la
vitesse de fermeture
Nm
2
1,5
1
0,5
0
0
50
Manuel technique
vitesse de fermeture plus lente
vitesse de fermeture plus vite
100
150
200
U/min
DICTAMAT 50 KW
Ill. 7
Ill. 8
Réglage maximum
LD50
LD 50
LD 50-2
Réglage minimum
LD50-2
Page 02.057.07
