II/1 Fixation de la
SQUARE 940-2
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210420
II. Montage mécanique

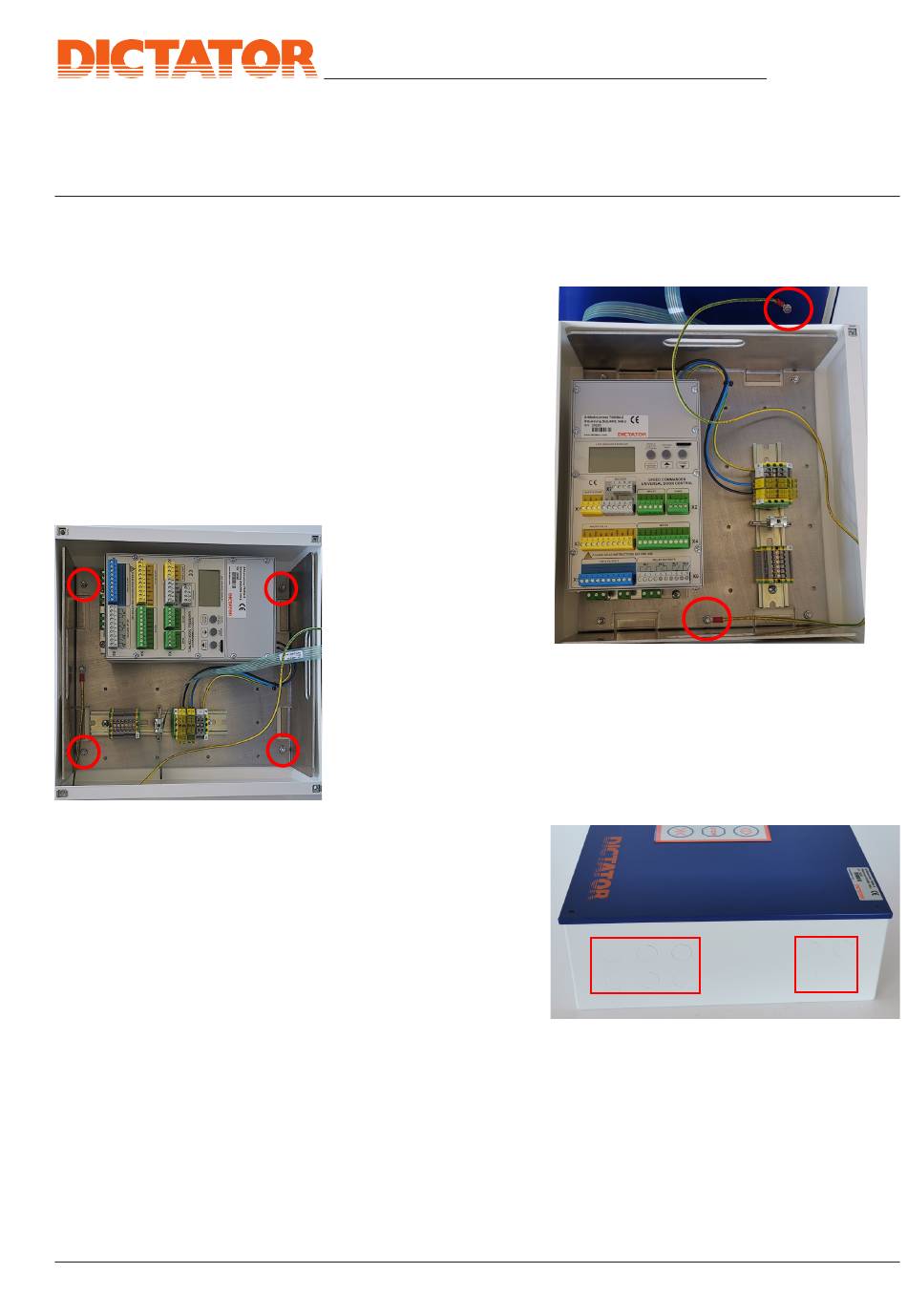

1) Desserrer les 4 vis du couvercle et soulever avec précaution le
couvercle du boîtier. Débrancher la connexion du conducteur de
protection du bac à cartes. Ne jamais tirer sur le câble lui-même !
Le câble plat jusqu'à
l'écran suffit pour
placer le couvercle
directement à côté
d u b o î t i e r d e l a
commande et donc
il n'est généralement
pas nécessaire de
l'enlever.
2) Desserrer les quatre
écrous avec lesquels
le bac à cartes est
fixé dans le boîtier
à l'aide d'une clé à
douille SW 8, puis le
retirer complètement
du boîtier.
3) Fixer le boîtier maintenant vide au mur (4 trous dans le fond du boîtier).
Si nécessaire, utiliser des rondelles d'étanchéité supplémentaires.
4) Faire les ouvertures nécessaires pour les passe-câbles en cassant les
pré-étampes dans la surface latérale du boîtier avec un léger coup. Au
total, 10 passe-câbles M20 sont disponibles.
5) Insérez maintenant
le bac à cartes dans le
boîtier et fixez-le avec
les deux écrous au fond
du boîtier. Rebranchez le
conducteur de protection
du bac à cartes !
6) Il y a des trous filetés
sur le côté droit du bac à
cartes pour le montage
des profilés chapeau. Il est ainsi facile d'installer des composants supplé-
mentaires tels que des relais, etc. dans le boîtier de commande et de les
raccorder directement. Veuillez toutefois faire attention à la production
éventuelle de chaleur et à la compatibilité CEM.
