V/7 Menu principal
V/8 Etat du système
»
© DICTATOR Technik GmbH • Gutenbergstr. 9 • 86356 Neusäß • Allemagne
Tel. +49(0)821-24673-0 • Fax +49(0)821-24673-90 • E-mail info@dictator.de • 20210420
V. Système de menu et description - suite

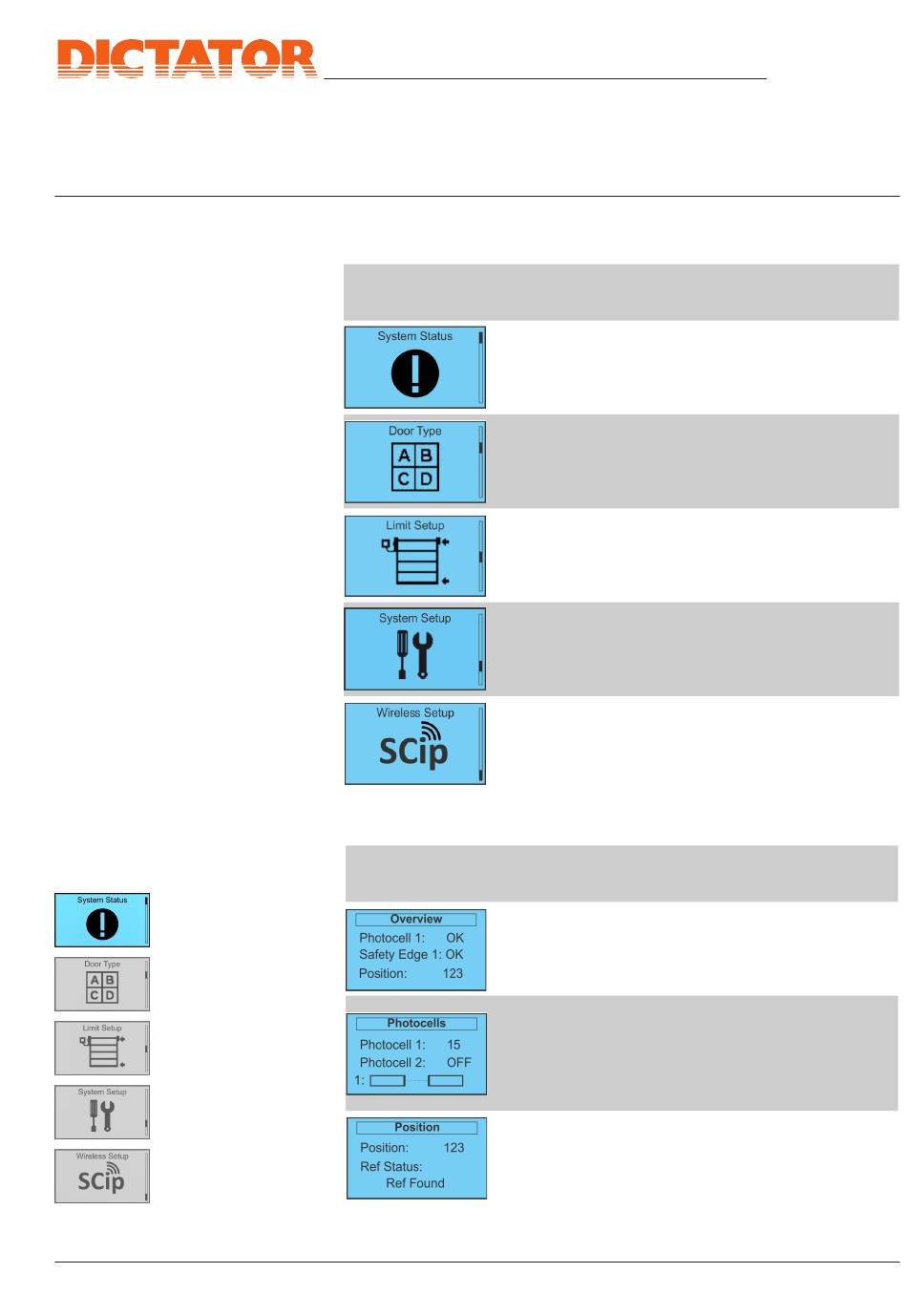

Le menu principal est accessible en appuyant sur la touche MENU/
ENTER du menu de veille.
Indication sur Menus
l'afficheur principaux
System Status
Door Type
Limit Setup
System Setup
Wireless Setup
Etat du
Sous-menus
système
Overview
Photocells
Position
Manuel technique
Square 940-2
Description
Aperçu des entrées et sorties de com-
mande et des informations internes.
Sélectionner le profil à charger pour
les paramètres actifs. Réinitialiser les
paramètres usine.
Définir les positions de la porte. Rég-
ler les positions déjà réglées.
Modifier les réglages de la comman-
de pour le moteur, les périphériques,
la vitesse, etc.
Connecter de nouveaux appareils
sans fil. Configurer les appareils sans
fil.
Description
Ici, vous pouvez voir l'état des cellules
photoélectriques, des barres palpeuses et
la position actuelle.
Indique la valeur analogique de l'intensité
du signal reçu et donne une représentati-
on graphique de l'état actuel de la cellule
photoélectrique. Régler la valeur maxima-
le lors de l'alignement de la cellule pho-
toélectrique.
Affiche le nombre de positions internes de
la porte. Si l'on utilise un encodeur incré-
mentiel, des informations supplémentaires
sur l'état de référence sont affichées.
